ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Выполнение процедуры
1. Откройте лючок заливной горловины, отверните пробку заливной горловины.
Предупреждение! Пары топлива легко воспламенимы, а в замкнутом помещении они также токсичны и взрывоопасны. В помещении, в котором производится удаление топлива из топливного бака, должен иметься огнетушитель (пенный,углекислотный, газовый или порошковый).
2. Подсоедините "массовый" провод приспособления для удаления топлива из топливного бака к "массе" автомобиля.
Предупреждение: Никогда не сливайте топливо из топливного бака автомобиля, находящегося на осмотровой канаве. Слив или удаление топлива из топливного бака должно производиться только в хорошо вентилируемых помещениях.
3. Подготовьте отсасывающий шланг приспособления для удаления топлива из топливного бака, просуньте его в заливную горловину топливного бака, в случае необходимости слегка согните шланг. Отрежьте конец отсасывающего шланга под углом приблизительно 30° к продольной оси для облегчения пропускания шланга.
4. Наденьте на выхлопную трубу шланг для отсоса выхлопных газов.
5. Запустите двигатель.
6. При помощи приспособления перекачайте топливо из топливного бака в герметично закрывающуюся тару. Подробные указания по использованию приспособления прочитайте в инструкции по эксплуатации приспособления.
7. В момент, когда загорится визуальный сигнализатор остатка топлива, заглушите двигатель.
Внимание: Не допускайте работы топливного насоса при отсутствии в баке топлива.
8. Отсоедините "массовый" провод аккумуляторной батареи.
9. Снимите заглушку левого ревизионного отверстия топливного бака.
СИСТЕМА ТОПЛИВОПОДАЧИ ДВИГАТЕЛЯ Td6, Топливный фильтр, Левое ревизионное отверстие топливного бака.
10. Выньте отсасывающий шланг из заливной горловины и заверните на место пробку.
(Смотрите полную версию на сайте: Autoinstruction)

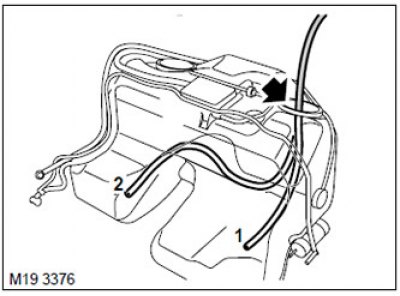

11. Просуньте отсасывающий шланг в левое ревизионное отверстие топливного бака и удалите остатки топлива (на рисунке шланг находится в положении 1). При положении шланга, показанном на рисунке цифрой 2, повторите операцию по удалению остатков топлива.
12. Выньте отсасывающий шланг из топливного бака, отсоедините "массовый" провод приспособления от корпуса автомобиля.
Заполнение топливного бака
1. Установите на место крышку левого ревизионного отверстия топливного бака.
СИСТЕМА ТОПЛИВОПОДАЧИ ДВИГАТЕЛЯ Td6, РЕМОНТНЫЕ РАБОТЫ, Левое ревизионное отверстие топливного бака.
2. Залейте в топливный бак требуемое количество топлива.
3. Подсоедините "массовый" провод аккумуляторной батареи.
4. Поверните ключ замка зажигания в положение 1 и выдержите его в этом положении в течение времени, необходимого для заполнения топливного насоса.
5. Запустите двигатель.
6. Заглушите двигатель и снимите шланг для отсоса выхлопных газов.
