ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите клапанную крышку с прокладкой.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Прокладка клапанной крышки.
[Перейдите к источнику по ссылке Autoinstruction.ru]
3. Снимите вязкостную муфту вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
4. Отверните 3 болта крепления теплообменника системы EGR.
5. Ослабьте хомут крепления трубки системы рециркуляции отработавших газов к теплообменнику и снимите хомут с теплообменника.

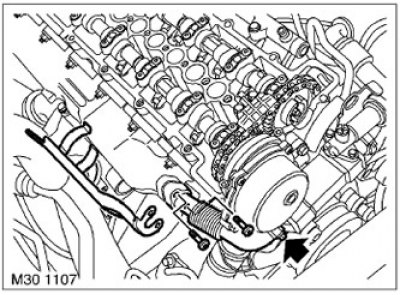

6. Отверните 2 болта крепления теплозащитного экрана и трубки системы рециркуляции отработавших газов (EGR) к выпускному коллектору.
7. Снимите теплозащитный экран с коллектора.
8. Снимите трубку системы EGR с хомутом.

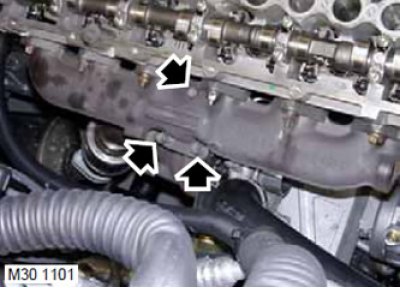

9. Отверните 3 болта крепления турбокомпрессора к выпускному коллектору. Утилизируйте прокладку.

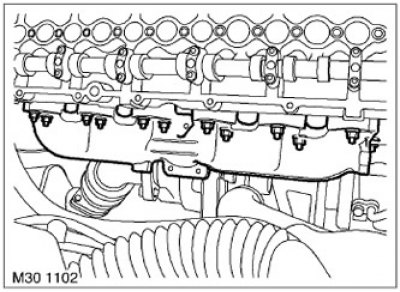

10. Отверните 12 гаек крепления выпускного коллектора, снимите коллектор и утилизируйте прокладку.
Сборка
1. Протрите выпускной коллектор и ответную привалочную поверхность.
2. Установите выпускной коллектор на головку цилиндров, использовав новые прокладки.
3. Наверните гайки крепления выпускного коллектора и затяните их. Момент затяжки 24 Н·м.
4. Установите турбокомпрессор на новую прокладку и затяните болты его крепления. Момент затяжки 50 Н·м.
5. Протрите трубку системы EGR и ответную привалочную поверхность.
6. Установите трубку системы рециркуляции отработавших газов (EGR), наденьте хомут, но пока не затягивайте его полностью.
7. Наденьте на коллектор теплоизолирующий экран и затяните болты крепления трубки системы рециркуляции отработавших газов (EGR) и теплоизолирующего экрана. Момент затяжки 25 Н·м.
8. Затяните хомут крепления трубки системы EGR к клапану системы.
9. Затяните болты крепления теплообменника системы рециркуляции отработавших газов (EGR). Момент затяжки 25 Н·м.
10. Установите вязкостную муфту вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
11. Установите клапанную крышку с прокладкой.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Прокладка клапанной крышки.
12. Присоедините "отрицательную" клемму аккумуляторной батареи.
