Демонтаж
1. Поднимите крышку, закрывающую запасное колесо.
2. Отверните барашковую гайку крепления запасного колеса к корпусу компрессора, отверните болт и снимите фиксирующую чашку.
3. Выньте запасное колесо.

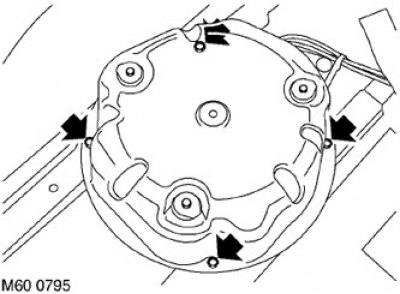

4. Отверните 4 болта крепления узла компрессора к кузову автомобиля.
5. Нажмите на стопорное кольцо и отсоедините воздушный шланг от узла компрессора.
6. Отсоедините многоконтактный разъем от узла компрессора.
7. Снимите хомуты электропроводки и шланга, а также и привязи кабелей, предварительно отметив их точное расположение.
8. Разверните многоконтактный разъем и снимите его с кронштейна крепления.
9. Снимите узел компрессора.
Сборка
1. Установите узел компрессора. Установите многоконтактный разъем и зафиксируйте его на кронштейне.
2. Заверните 4 болта крепления узла компрессора к кузову и затяните их с моментом 8 Н·м (6 фунт·фут).
3. Подсоедините воздушный шланг и многоконтактный разъем к узлу компрессора.
Внимание: Убедитесь в правильном расположении большой втулки на кузове. В противном случае вода может попасть через втулку в нишу запасного колеса.
4. Зафиксируйте электропроводку и шланг с помощью хомутов и установите на место привязи кабелей. Они должны располагаться точно по меткам, сделанным до демонтажа.
Внимание: Если шланг и электропроводка занимают неправильное положение, они могут зацепиться за запасное колесо.
5. Уложите в нишу запасное колесо, установите фиксирующую чашку и заверните барашковую гайку.
6. Опустите крышку, закрывающую запасное колесо.
