Демонтаж
1. Отсоедините "отрицательную" клемму от аккумуляторной батареи.
2. Отсоедините генератор.
3. Снимите щит нижней защиты двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя.
4. Снимите передний бампер в сборе.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе.
5. Снимите балку переднего бампера.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе.
6. Снимите радиатор.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Радиатор.
7. Левая сторона: Снимите расширительный бачок радиатора.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Радиатор.
8. Опорожните систему кондиционера и соберите хладагент.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера -восстановление хладагента и заправка.
Примечание: Ресивер-влагоотделитель следует заменить, если имеет место следующее: В системе кондиционера имеется грязь (произошло заедание компрессора). Нарушена герметичность системы, и хладагент попадает в атмосферу. В результате ремонта система кондиционера оставалась открытой более 24 часов.
9. Снимите магистрали кондиционера с лонжерона.
10. Снимите двигатель.
11. Правая сторона: Снимите охладитель автоматической трансмиссии.
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ - GM 5L40-E, РЕМОНТНЫЕ РАБОТЫ, Охладитель автоматической трансмиссии.
12. Для автомобилей с дизельным двигателем: Ослабьте крепления и снимите трубопроводы интеркулера.
13. Для автомобилей с дизельным двигателем: Снимите дизельный обогреватель в сборе.
14. Для автомобилей с дизельным двигателем: Снимите топливный насос дизельного обогревателя.
15. Снимите короб воздухозаборника.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.
16. Снимите нижнюю накладку ветрового стекла.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижняя накладка -ветровое стекло.
17. Снимите дренажную трубку короба воздухозаборника.
18. Снимите педаль акселератора.
19. Снимите переднее крыло.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Переднее крыло.
20. Снимите подкрылок передней колесной арки.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок -передняя колесная арка.
21. Снимите трубопроводы гидроусилителя, чтобы получить доступ к лонжерону.
[Информация скопирована с сайта: autoinstruction.ru]
22. Левая сторона: Снимите бачок омывателя ветрового стекла.
23. Снимите генератор.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Генератор - двигатель Td6.
24. Снимите регулятор давления системы АБС.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Блок регулятора давления АБС.
25. Снимите вакуумный усилитель.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Пневматический усилитель в сборе.
26. Снимите топливные магистрали с лонжерона.
27. Левая сторона: Снимите топливный фильтр.
СИСТЕМА ТОПЛИВОПОДАЧИ ДВИГАТЕЛЯ Td6, РЕМОНТНЫЕ РАБОТЫ, Топливный фильтр.
28. Левая сторона: Снимите площадку аккумуляторной батареи.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Площадка - аккумуляторная батарея.
29. Снимите стойку пневматической подвески в сборе.
ПЕРЕДНЯЯ ПОДВЕСКА, Стабилизатор поперечной устойчивости, Узел пневматического упругого элемента.
30. Правая сторона: Снимите ресивер пневматической подвески.
ПЕРЕДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Ресивер.
31. Снимите тормозные и топливные трубопроводы.
32. Отсоедините жгуты проводов и отведите их в сторону.
33. Удалите герметизирующую мастику с нижней перегородки кузова.
34. Снимите теплозащитный экран с тоннеля.
35. Снимите поперечину панели управления.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Панель управления - опора.
36. Снимите передний ковер, чтобы получить доступ к сварочным швам.
Ремонтные работы

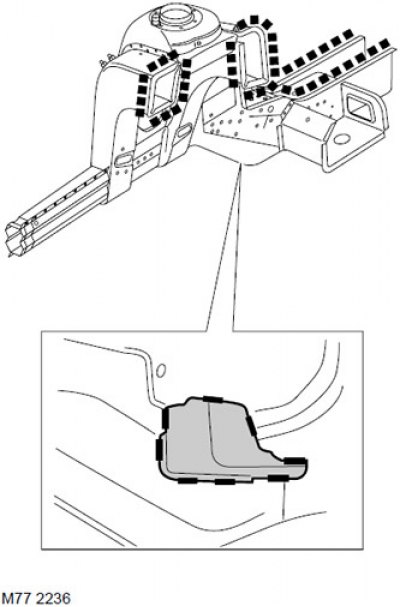

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке. Панель, затемненная на рисунке, также должна быть удалена при этой процедуре.
Сборка
1. Восстановите герметичность нижней панели перегородки кузова.
2. Уложите передний ковер на место.
3. Установите на место поперечину панели управления.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Панель управления - опора.
4. Установите теплозащитный экран туннеля.
5. Проложите жгуты проводов и закрепите их.
6. Установите тормозные и топливные трубопроводы.
7. Установите стойку пневматической подвески в сборе.
ПЕРЕДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Узел пневматического упругого элемента.
8. Правая сторона: Установите на место ресивер пневматической подвески.
ПЕРЕДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Ресивер.
9. Левая сторона:Установите топливный фильтр.
СИСТЕМА ТОПЛИВОПОДАЧИ ДВИГАТЕЛЯ Td6, РЕМОНТНЫЕ РАБОТЫ, Топливный фильтр.
10. Левая сторона: Установите на место площадку аккумуляторной батареи.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Площадка - аккумуляторная батарея.
11. Закрепите топливные магистрали на лонжероне.
12. Установите регулятор давления системы ABS.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Блок регулятора давления АБС.
13. Установите вакуумный усилитель тормозной системы.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Пневматический усилитель в сборе.
14. Установите на место генератор.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Генератор - двигатель Td6.
15. Установите на место подкрылок передней колесной арки.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок - передняя колесная арка.
16. Установите на место переднее крыло.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Переднее крыло.
17. Установите на место трубопроводы гидроусилителя.
18. Установите дренажную трубку короба воздухозаборника.
19. Установите нижнюю накладку ветрового стекла.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижняя накладка - ветровое стекло.
20. Установите педаль акселератора.
21. Установите двигатель.
22. Для автомобилей с дизельным двигателем: Установите на место дизельный обогреватель в сборе.
23. Для автомобилей с дизельным двигателем: Установите топливный насос дизельного обогревателя.
24. Для автомобилей с дизельным двигателем: Присоедините и закрепите трубопроводы интеркулера.
25. Закрепите магистрали кондиционера на лонжероне.
26. Правая сторона:Установите на место охладитель автоматической трансмиссии.
27. Левая сторона: Установите на место бачок расширителя системы охлаждения.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Радиатор.
28. Установите на место короб воздухозаборника.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.
29. Левая сторона: Установите бачок омывателя ветрового стекла.
30. Установите радиатор.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Радиатор.
31. Установите на место балку переднего бампера.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе.
32. Установите на место передний бампер в сборе.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе.
33. Установите на место нижний щит защиты двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя.
34. Заполните систему кондиционера.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
35. Присоедините генератор.
36. Присоедините "отрицательную" клемму к аккумуляторной батарее.
