Специальный инструмент
 204-619 G-Clamp |  205-754A Splitter, Ball Joints |  205-857 Remover, Halfshaft |
Снятие
1. Снимите панель смесительной камеры. Обратитесь к процедуре: Смесительная камера (412-01 Управление микроклиматом, Снятие и установка).

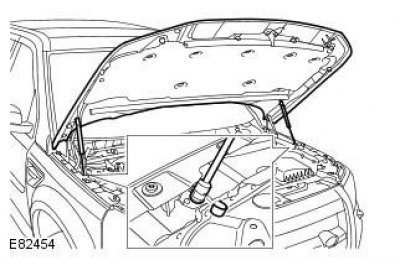

2. Освободите опорные стойки капота и зафиксируйте капот в вертикальном положении.
3. Поднимите и подоприте автомобиль.
Предупреждение: Установите под автомобиль надежные опоры.
4. Снимите колесо в сборе с шиной. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

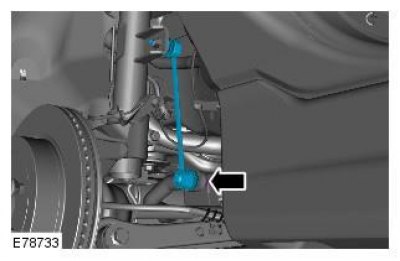

5. Момент затяжки: 60 Nm
Предупреждение: Используйте новую гайку.

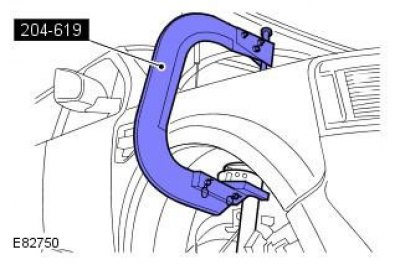

6. Сожмите пружину в сборе с амортизатором. Специальный инструмент: 204-619
Примечание: Для выполнения действий по этому пункту требуется помощь второго механика.

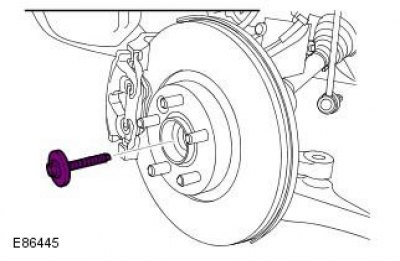

7. Момент затяжки: Этап 1: 45 Nm. Этап 2: 60°
Предупреждение: Обязательно используйте новый болт.

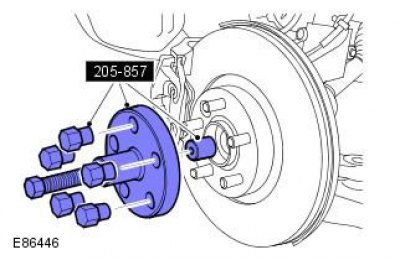

8. Частично высвободите полуось из поворотного кулака. Специальный инструмент: 205-857
9. Частично высвободите полуось из поворотного кулака.
Внимание: Во избежание повреждения шарового шарнира не допускайте, чтобы полуось висела, не закрепленная с одной стороны.

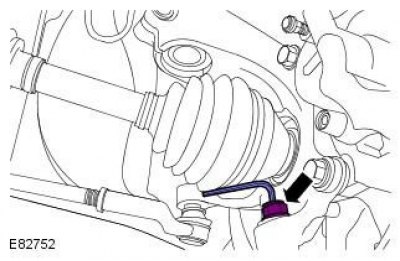

10. Момент затяжки: 100 Nm
Предупреждение: Установите новую гайку шарового шарнира нижнего рычага подвески.
Внимание: Не допускайте проворачивания шара шарового шарнира.

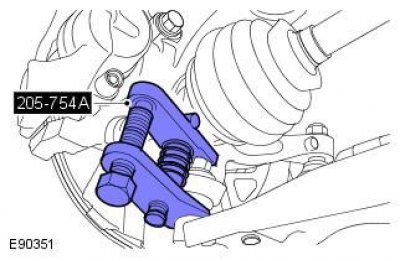

11. Специальный инструмент: 205-754A

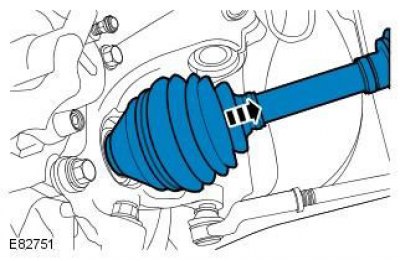

12. Извлеките полуось из поворотного кулака.
Внимание: Не используйте молоток, чтобы отделить полуось от ступицы в сборе, несоблюдение этого указания может привести к повреждению полуоси.

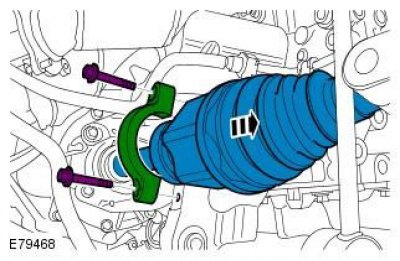

13. Момент затяжки: 25 Nm
Предупреждение: Механическая коробка передач: Вытекание жидкости неизбежно, используйте впитывающую ткань или установите емкость для сбора жидкости.
Примечание: На рисунке показан бензиновый вариант, на дизельном варианте используются шпильки и гайки. Момент затяжки одинаков для всех моделей.
Установка
1. Установите элементы на место, действуя в обратной последовательности.
Затяните гайку полуоси от руки. Не используйте пневматический инструмент для установки гайки. Невыполнение этого указания может привести к повреждению данного компонента.
2. Только автомобили с механической коробкой передач: Проверьте уровень трансмиссионной жидкости и при необходимости долейте. Обратитесь к процедуре: Проверка уровня трансмиссионной жидкости (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Общие процедуры).
