Снятие
1. Поднимите и подоприте автомобиль.
Предупреждение: Установите под автомобиль надежные опоры.
2. Снимите карданный вал. Обратитесь к процедуре: Карданный вал - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (205-01 Карданный вал, Снятие и установка).
3. Снимите напольную консоль. Обратитесь к процедуре: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).
4. Снимите воздушный фильтр в сборе. Обратитесь к процедуре: Воздушный фильтр (303-12A Распределение и фильтрация впускаемого воздуха - 3.2L NA - I6, Снятие и установка).
Источник материала этот сайт [autoinstruction.ru]

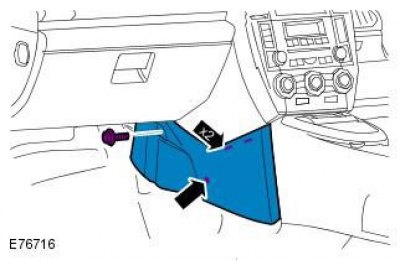

5. Снимите панель приборов и нижние облицовочные панели.
6.

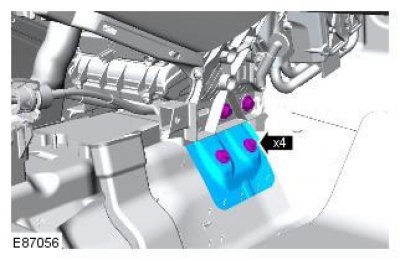

7. Снимите правый нижний кронштейн панели приборов.
8.

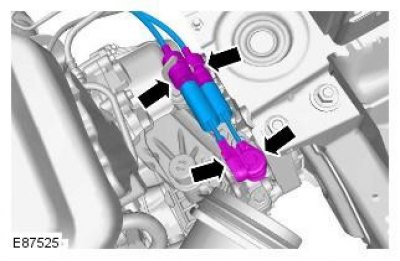

Примечание: Прежде чем снимать тросы, необходимо включить нейтральную передачу; это обеспечит правильную укладку тросов при сборке.
9.
10.

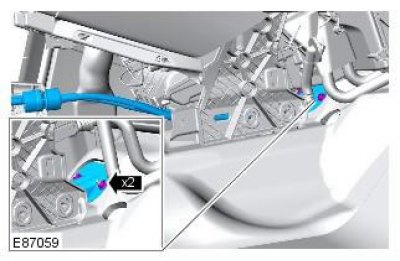

11. Снимите уплотнение троса.
12.
13.
14.
15. Снимите узел тросов механизма переключения передач.
Примечание: Для выполнения действий по этому пункту требуется помощь второго механика.
Установка
1. Установите узел тросов механизма переключения передач.
Примечание: Для выполнения действий по этому пункту требуется помощь второго механика.
2. Установите рычаг переключения передач. Момент затяжки: 10 Nm
3. Зафиксируйте тросы в зажимах.
4. Установите теплозащитный экран.
5. Закрепите тросы селектора.
6. Установите пластину уплотнения. Момент затяжки: 7 Nm
7. Подсоедините шаровые шарниры троса селектора.
8. Отсоедините зажим левого троса.
9. Дайте рычагу переключения передач остановиться в нейтральном положении.
10. Закрепите зажим троса-селектора, не меняя положение селектора передач.
11. Установите кронштейн панели приборов. Момент затяжки: 25 Nm
12. Закрепите сливную трубку и воздуховод отопителя.
13. Установите панель приборов и нижние облицовочные панели.
14. Установите воздушный фильтр в сборе. Обратитесь к процедуре: Воздушный фильтр (303-12A Распределение и фильтрация впускаемого воздуха - 3.2L NA - I6, Снятие и установка).
15. Установите консоль пола. Обратитесь к процедуре: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).
16. Установите карданный вал. Обратитесь к процедуре: Карданный вал - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (205-01 Карданный вал, Снятие и установка).
