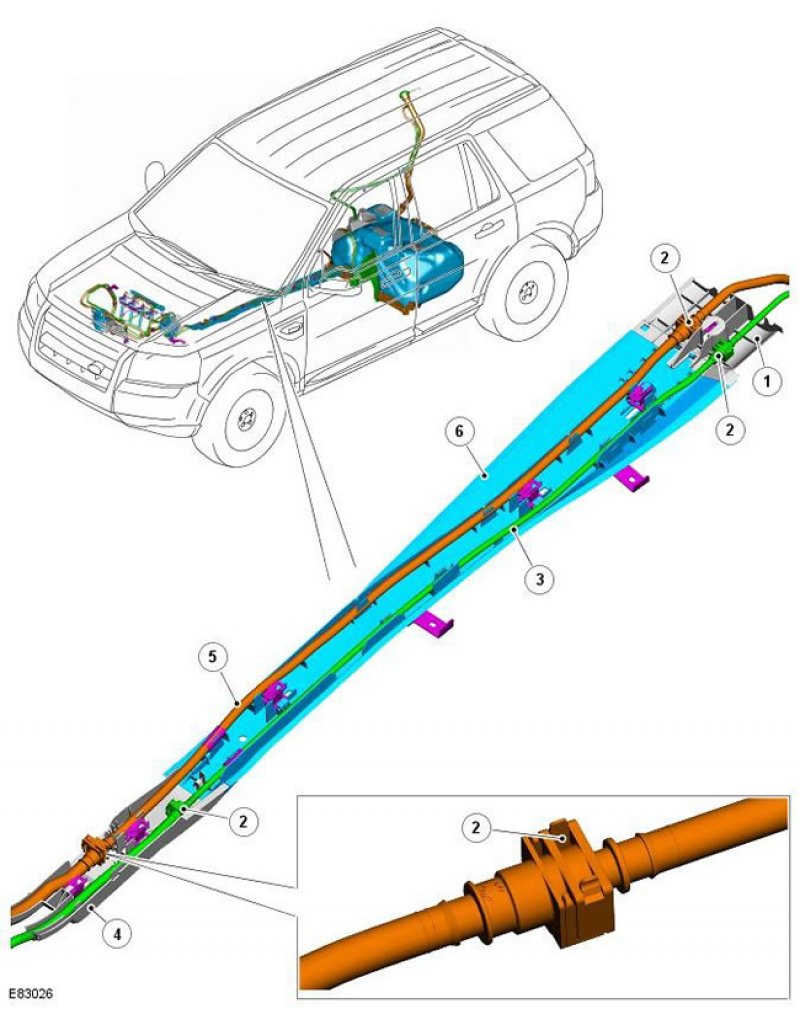

| Поз. | № запасной части | Наименование |
| 1 | - | Задняя технологическая крышка |
| 2 | - | Быстродействующий соединитель (4 шт.) |
| 3 | - | Возвратный топливопровод |
| 4 | - | Передняя технологическая крышка |
| 5 | - | Питающий топливопровод |
| 6 | - | Проходящий под полом защитный желоб |
Питающие и возвратные топливные магистрали проложены вдоль днища автомобиля и расположены в пластмассовом защитном желобе. Защитный желоб фиксируется встроенными зажимами на внутренней стороне желоба на шпильках, расположенных вдоль днища.
Внимание: Быстродействующий соединитель топливопровода, установленный на автомобиль TD4, имеет новую конструкцию. При выполнении обслуживания для предотвращения вытекания топлива быстродействующий соединитель следует правильно отпустить и подсоединить. Используйте для отпускания и стыковки соединителя правильный метод, подробно описанный в соответствующем разделе руководства по обслуживанию и ремонту (SRP). Неправильная работа быстродействующего соединителя ведет к повреждению соединителя и вызывает вытекание топлива.
Быстродействующий соединитель не имеет функции автоматического заглушения и не предотвращает вытекание топлива при отсоединении.
Оба конца питающих и возвратных топливных магистралей подсоединяются с помощью быстродействующих соединителей. Соединитель не имеет функции автоматического заглушения и не предотвращает вытекание топлива при разделении топливопровода.
