Снятие
1. Снимите крышку и отсоедините провод массы от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Снимите топливный фильтр. Обратитесь к процедуре: Топливный фильтр (310-01B Топливный бак и топливные магистрали - 2.2L Duratorq - Td4, Снятие и установка).
3. Поднимите и подоприте автомобиль.
Предупреждение: Установите под автомобиль надежные опоры.
4. Снимите нижнюю защиту двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).

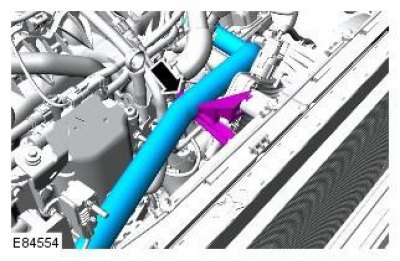

5.Снимите ремень привода вспомогательных агрегатов. Обратитесь к процедуре: Ремень привода аксессуаров (303-05B Привод аксессуаров - 2.2L Duratorq - Td4, Снятие и установка).
6.
7.
8.
9.
10.

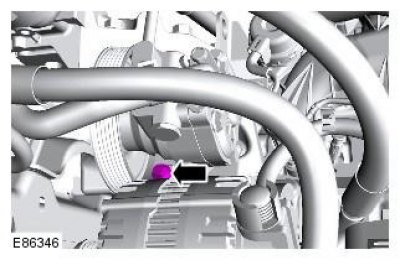

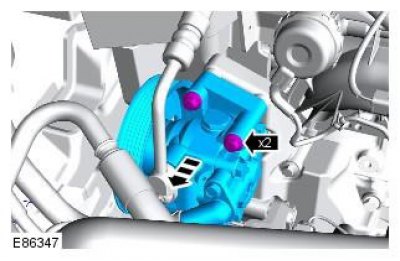

11. Высвободите насос усилителя рулевого управления.
12.

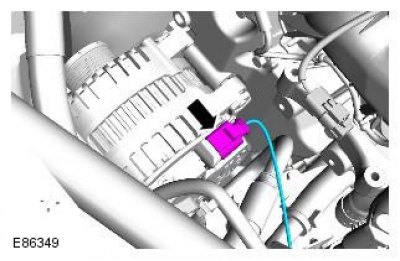

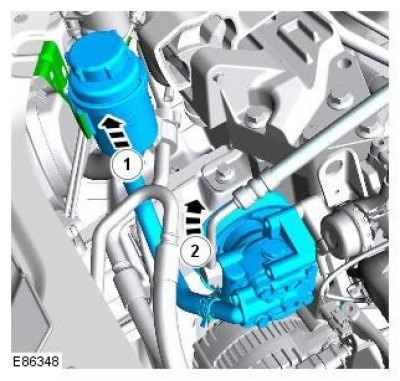

Предупреждение! Рабочая жидкость гидроусилителя рулевого управления чрезвычайно огнеопасна. Убедитесь, что жидкость гидроусилителя рулевого управления не пролита на двигатель, а крышка бачка для рабочей жидкости плотно закрыта.
13.
14.
15.
16.

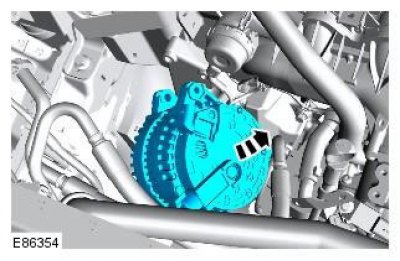

Внимание: Очистите сопрягаемые поверхности от инородного материала.
17.
18.
Установка

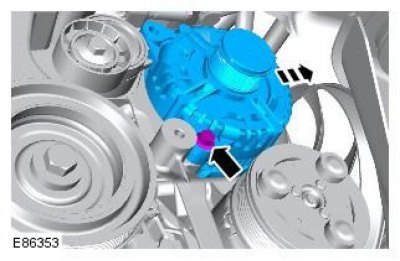

1. Установите генератор.
Внимание: Очистите сопрягаемые поверхности от инородного материала.

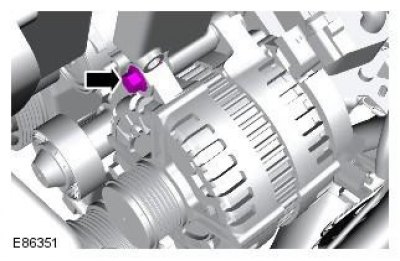

2. Вверните два болта генератора. Момент затяжки: 48 Nm

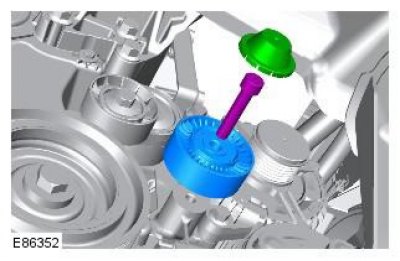

3. Установите промежуточный шкив ремня привода вспомогательных агрегатов. Момент затяжки: 48 Nm
4. Установите пылезащитную крышку шкива ремня привода вспомогательных агрегатов.
5. Состыкуйте электрический разъем генератора.

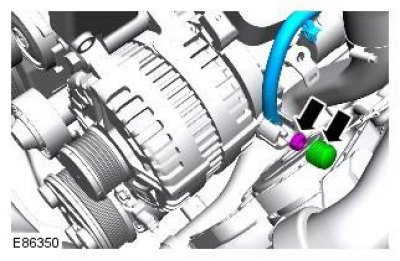

6. Подключите кабель аккумуляторной батареи к генератору. Момент затяжки: 24 Nm
7. Закрепите бачок усилителя рулевого управления.
8. Установите насос усилителя рулевого управления. Момент затяжки: 24 Nm
Внимание: Очистите сопрягаемые поверхности от инородного материала.

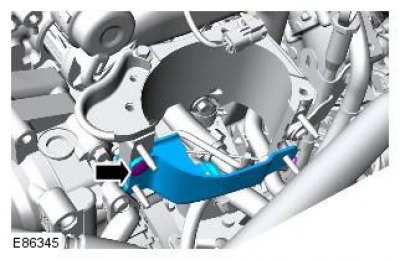

9. Установите опорный кронштейн топливного фильтра. Момент затяжки: 20 Nm

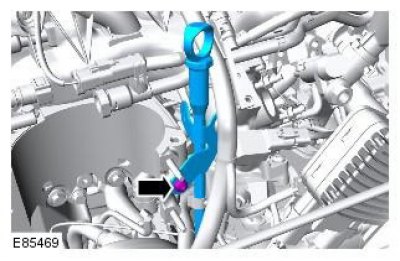

10. Присоедините трубку индикатора уровня масла к опорному кронштейну топливного фильтра. Момент затяжки: 10 Nm
[Текст взят с портала проекта AutoInstruction.ru]

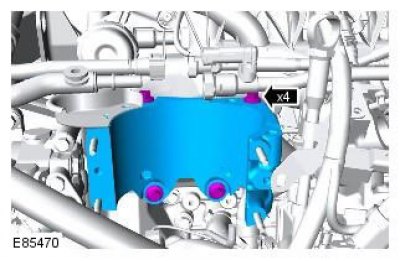

11. Установите внутренний экран топливного фильтра.
12. Закрепите верхний шланг охлаждающей жидкости.
13. Установите ремень привода вспомогательных агрегатов. Обратитесь к процедуре: Ремень привода аксессуаров (303-05B Привод аксессуаров - 2.2L Duratorq - Td4, Снятие и установка).
14. Установите нижнюю защиту двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).
15. Установите топливный фильтр. Обратитесь к процедуре: Топливный фильтр (310-01B Топливный бак и топливные магистрали - 2.2L Duratorq - Td4, Снятие и установка).
