Солнцезащитная панель для прозрачной крыши (Land Rover Freelander 2)

0

Снятие

1. Снимите панели отделки обоих стоек "А". Обратитесь к процедуре: Панель отделки стойки (501-05 Отделка салона, Снятие и установка).

2. Снимите верхние панели отделки обоих стоек "В". Обратитесь к процедуре: Верхняя панель отделки стойки (501-05 Отделка салона, Снятие и установка).

3. Снимите панели отделки обеих стоек «С». Обратитесь к процедуре: Панель отделки стойки 'С' (501-05 Отделка салона, Снятие и установка).

4. Снимите верхние панели отделки обоих стоек "D". Обратитесь к процедуре: Панель отделки стойки 'D' (501-05 Отделка салона, Снятие и установка).

5. Снимите зеркало заднего вида салона. Обратитесь к процедуре: Зеркало заднего вида салона (501-09 Зеркала заднего вида, Снятие и установка).

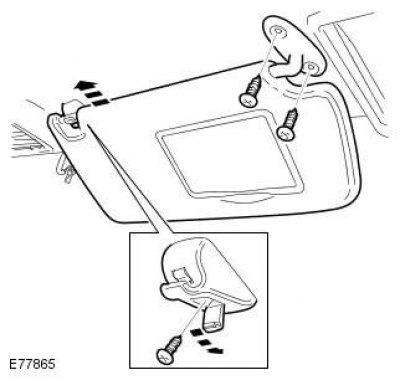

6. Снимите оба противосолнечных козырька.

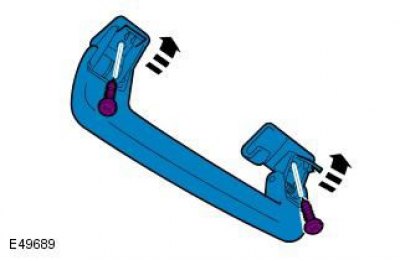

7. Снимите четыре поручня для пассажиров.

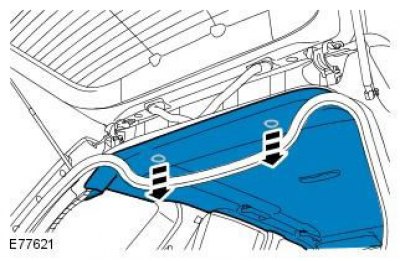

8. Освободите обшивку задней части потолка.

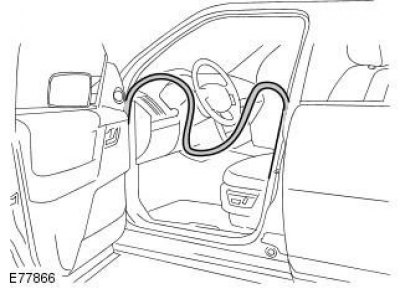

9. Высвободите уплотнители передних дверей.

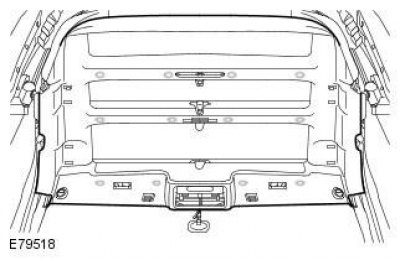

10. Отсоедините обшивку крыши.

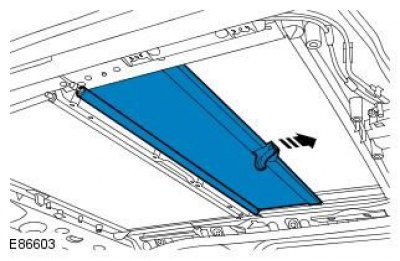

11. Закройте шторку стеклянной панели крыши.

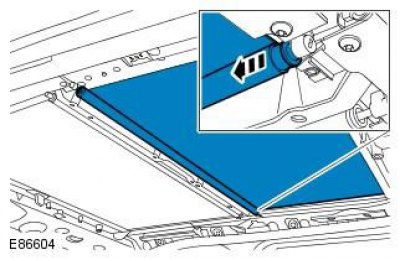

12. Аккуратно сдвиньте влево трубку шторки стеклянной панели крыши. Снимите пластиковый штифт со своего места.

Не позволяйте трубке шторки стеклянной панели крыши вращаться. Не снимайте металлический штифт со своего места, пока стопорный штифт не окажется на месте.

• Используя подходящий штифт (диаметром 1 мм), заблокируйте шторку стеклянной панели крыши.

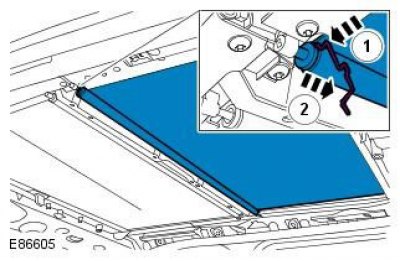

• Снимите металлический штифт со своего места.

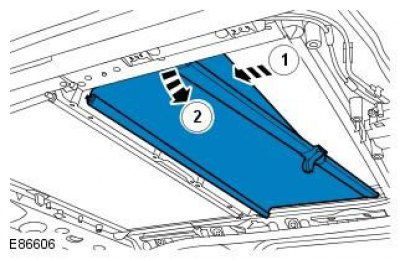

14. Снимите шторку стеклянной панели крыши.

Установка

1. Установите в направляющие скользящие ножки шторки стеклянной панели крыши.

[Посмотрите оригинал на портале autoinstruction.ru]

• Зафиксируйте металлический штифт на своем месте.
• Снимите стопорный штифт со шторки стеклянной панели крыши.
• Аккуратно сдвиньте влево трубку шторки стеклянной панели крыши.
• Выровняйте и зафиксируйте пластиковый штифт на своем месте.

Внимание: Не позволяйте трубке шторки стеклянной панели крыши вращаться, пока пластиковый штифт зафиксирован на своем месте.

3. Откройте шторку стеклянной панели крыши.

4. Закрепите обшивку потолка.

5. Закрепите уплотнители передних дверей.

6. Закрепите заднюю часть обшивки потолка.

7. Установите пассажирские поручни.

8. Установите противосолнечные козырьки.

9. Установите зеркало заднего вида салона. Обратитесь к процедуре: Зеркало заднего вида салона (501-09 Зеркала заднего вида, Снятие и установка).

10. Установите панели отделки стоек "D". Обратитесь к процедуре: Панель отделки стойки 'D' (501-05 Отделка салона, Снятие и установка).

11. Установите панели отделки стоек "С". Обратитесь к процедуре: Панель отделки стойки 'С' (501-05 Отделка салона, Снятие и установка).

12. Установите панели отделки стоек "В". Обратитесь к процедуре: Верхняя панель отделки стойки (501-05 Отделка салона, Снятие и установка).

13. Установите панели отделки стоек "А". Обратитесь к процедуре: Панель отделки стойки (501-05 Отделка салона, Снятие и установка).
