Примечание: Данная процедура включает снятие и установку обеих спинок задних сидений, а также обивку и набивку спинки левого заднего сиденья в сборе. Во избежание повреждения спинок задних сидений необходимо выполнять процедуру в строгом соответствии со всеми примечаниями и предостережениями.
Снятие

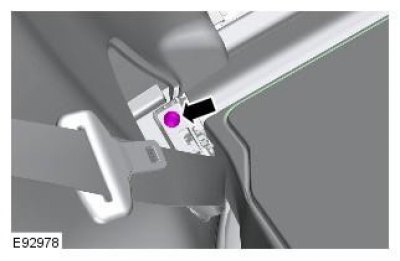

1.
2.

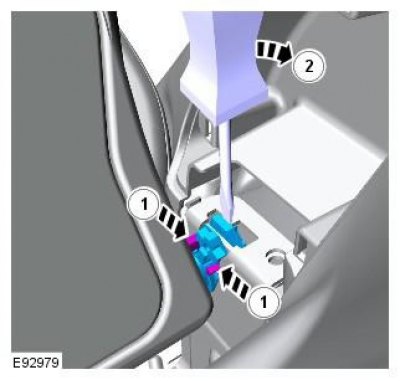

3. Высвободите втулку внешнего шарнирного пальца спинки правого заднего сиденья.

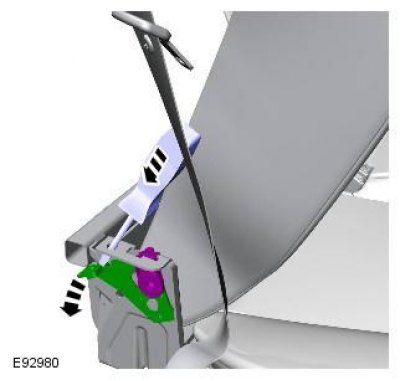

4. С помощью отвертки отпустите стопорный рычаг втулки внешнего шарнирного пальца.

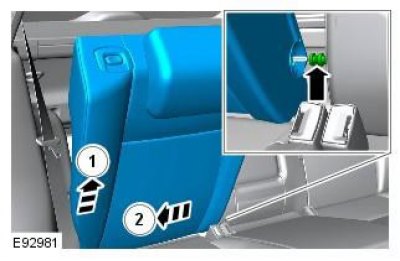

5.

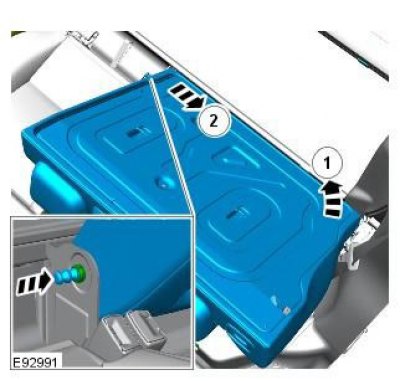

- Высвободите втулку внешнего шарнирного пальца спинки правого заднего сиденья из опорного кронштейна.
- Отсоедините спинку правого заднего сиденья от спинки левого заднего сиденья.
Внимание: Внутренний шарнирный палец спинки левого заднего сиденья имеет кольцевые канавки. При снятии правой спинки с левой соблюдайте осторожность, чтобы не повредить внутреннюю шарнирную втулку правого сиденья.
6. Снимите и отбракуйте втулку внешнего шарнирного пальца спинки правого заднего сиденья.
7.

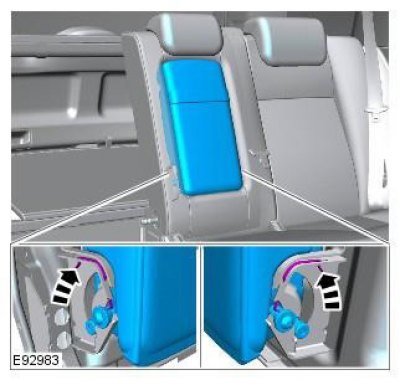

- Снимите подлокотник, если имеется.
- Снимите и отбракуйте пружинные зажимы шарнирной втулки подлокотника.

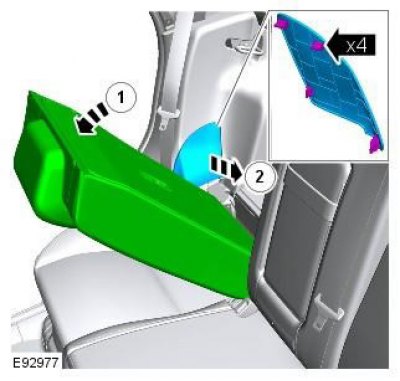

8.

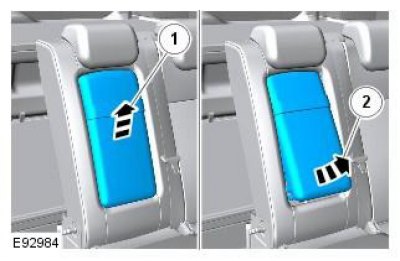

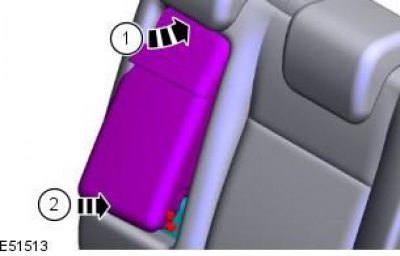

- Сдвиньте подлокотник вверх.
- Сдвиньте подлокотник наружу.
9.

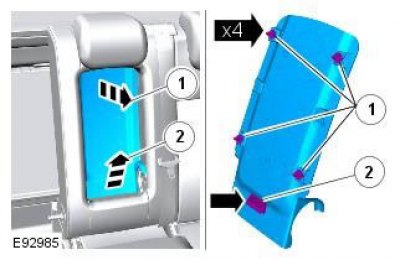

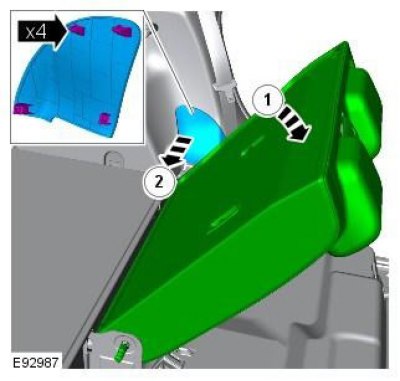

- Снимите опорную пластину подлокотника.
- Снимите и отбракуйте 4 елочных зажима.

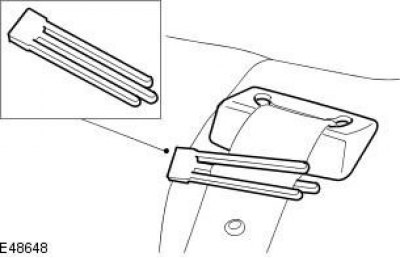

10. Установите держатель ленты ремня безопасности.
Внимание: Убедитесь, что держатель ленты ремня установлен на расстоянии не менее 200 мм от ограничителя ленты ремня в направлении натяжителя заднего центрального ремня безопасности.

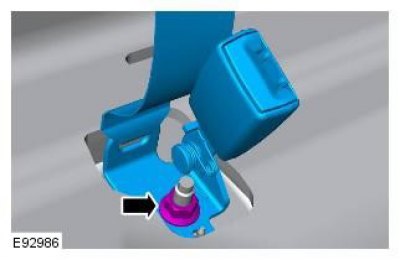

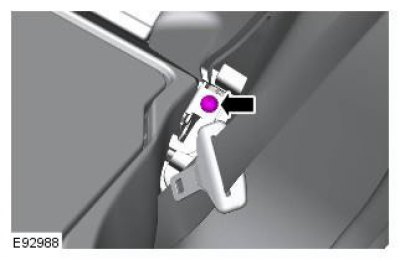

11. Выверните гайку нижнего элемента крепления заднего центрального ремня безопасности.
12.
13.

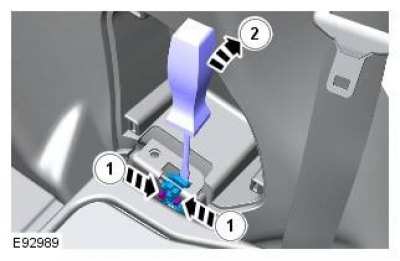

14. Высвободите втулку внешнего шарнирного пальца спинки левого заднего сиденья.

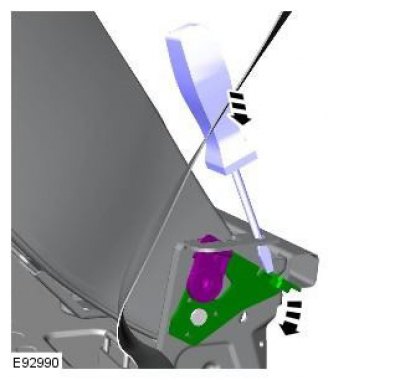

15. С помощью отвертки отпустите стопорный рычаг втулки внешнего шарнирного пальца.
16.
- Высвободите втулку внешнего шарнирного пальца спинки левого заднего сиденья из опорного кронштейна.
- Осторожно сдвиньте внутренний шарнирный палец спинки левого заднего сиденья из центральной шарнирной втулки.
Внимание: Внутренний шарнирный палец спинки левого заднего сиденья имеет кольцевые канавки. Будьте осторожны, чтобы не повредить центральную шарнирную втулку.
17. Снимите и отбракуйте втулку внешнего шарнирного пальца спинки левого заднего сиденья.
18.

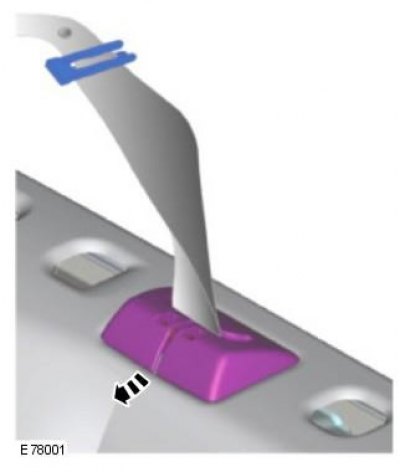

19. Снимите панель отделки центрального ремня безопасности.

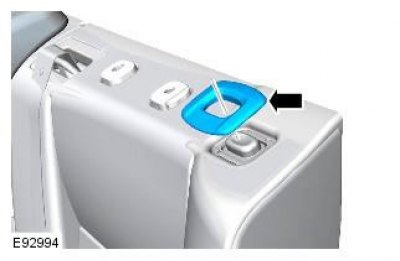

20. Снимите панель отделки блокирующей кнопки спинки заднего сиденья.

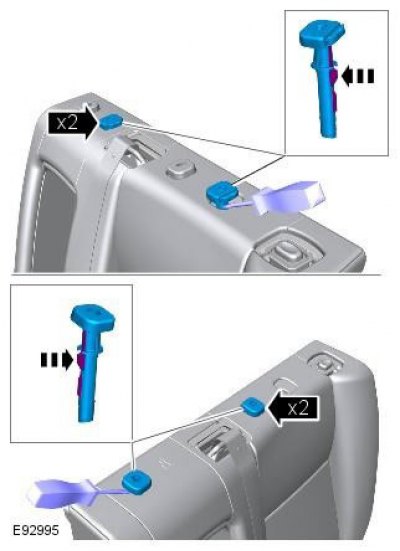

21.
- Используя отвертку, нажмите на фиксирующий язычок.
- Потяните трубчатую направляющую вверх.
- Снимите и отбракуйте трубчатые направляющие подголовника.
Внимание: Перед снятием выжмите до упора фиксирующий элемент трубчатой направляющей подголовника.
22. Отсоедините обивку спинки заднего сиденья от рамы спинки.
Текст взят с портала проекта [Autoinstruction.ru]
23. Снимите обивку и набивку спинки заднего сиденья в сборе с блокирующей кнопки спинки заднего сиденья.

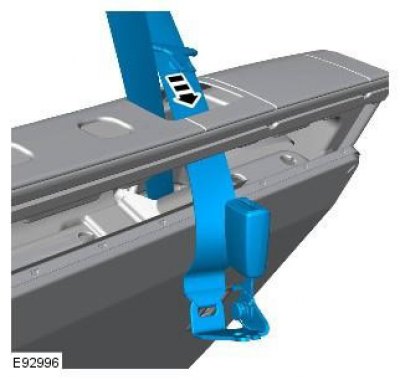

24. Высвободите задний центральный ремень безопасности и нижний элемент крепления ремня из обивки спинки.

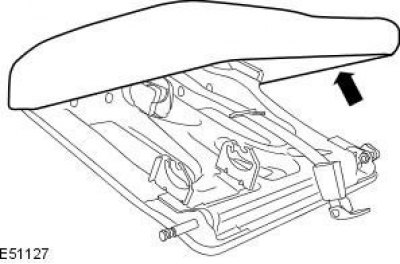

25. Снимите обивку и набивку спинки заднего сиденья.
26. Снимите коврик с спинки левого заднего сиденья.
27.

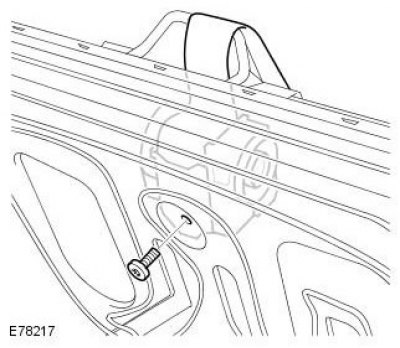

- Выверните болт Torx устройства втягивания заднего центрального ремня безопасности.
- Освободите фиксирующий элемент.
Установка
1. Установите натяжитель заднего центрального ремня безопасности.
2. Поместите пряжку заднего центрального ремня безопасности в раму спинки левого заднего сиденья.
3. Заверните болт Torx натяжителя заднего центрального ремня безопасности. Момент затяжки: 35 Nm
4. Установите коврик на спинку левого заднего сиденья.
5. Пропустите задний центральный ремень безопасности и нижний элемент крепления ремня через обивку спинки.
6. Установите обивку и набивку спинки заднего сиденья.
7. Закрепите обивку и набивку спинки заднего сиденья в сборе рядом с блокирующей кнопкой спинки заднего сиденья.
8. Прикрепите обивку спинки заднего сиденья к раме спинки заднего сиденья.
9. Установите новые направляющие трубки подголовника.
10. Установите панель отделки блокирующей кнопки спинки заднего сиденья.
11. Установите панель отделки центрального ремня безопасности.

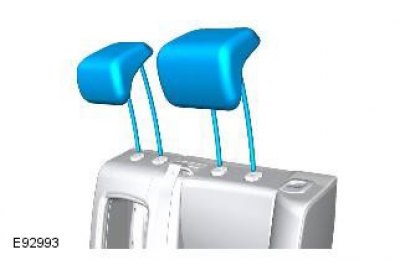

12. Установите подголовники.

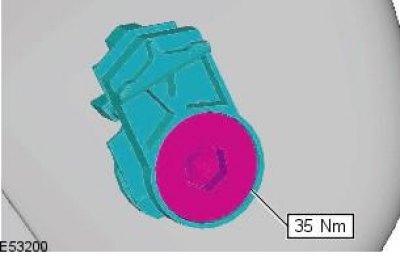

13. Установите новую втулку внешнего шарнирного пальца спинки левого заднего сиденья. Момент затяжки: 35 Nm
14.
- Установите внутренний шарнирный палец спинки левого заднего сиденья в центральную шарнирную втулку.
- Осторожно опустите втулку внешнего шарнирного пальца спинки левого заднего сиденья в опорный кронштейн.
При наличии чрезмерного износа или повреждения центральную шарнирную втулку необходимо заменить.
Внутренний шарнирный палец спинки левого заднего сиденья имеет кольцевые канавки. Будьте осторожны, чтобы не повредить центральную шарнирную втулку.

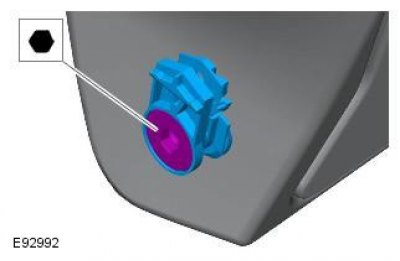

15. Заверните новый болт в стопорный рычаг втулки внешнего шарнирного пальца. Момент затяжки: 23 Nm
16. Установите съемную панель отделки левой задней боковой части салона.
17. Закрепите нижний элемент крепления заднего центрального ремня безопасности. Момент затяжки: 40 Nm
Предупреждение: Убедитесь, что крепление ремня безопасности правильно установлено.
18. Снимите держатель ленты ремня безопасности.
Внимание: Проверьте правильность функционирования натяжителя заднего центрального ремня безопасности.
19. При установке с подлокотником устанавливайте новые пружинные зажимы шарнирной втулки подлокотника.

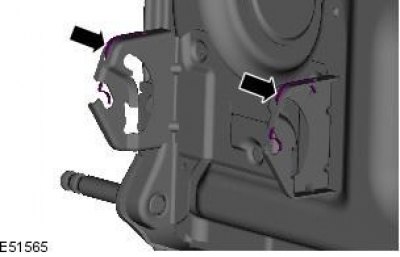

Предупреждение! Необходимо устанавливать новые пружинные зажимы шарнирной втулки подлокотника. Неследование этим указаниям может привести к травматическим последствиям.
20. Установите 4 новых елочных зажима в опорную пластину подлокотника.
21. Установите опорную пластину подлокотника.
22. Установите подлокотник.
Примечание: Убедитесь, что пружинные зажимы шарнирной втулки подлокотника находятся в канавках шарнирной втулки подлокотника.
23. Установите новую втулку внешнего шарнирного пальца спинки правого заднего сиденья. Момент затяжки: 35 Nm
24. Установите сервисную подкладку во внутреннюю шарнирную втулку спинки правого заднего сиденья.
Внимание: Если устанавливается бывшая в употреблении спинка правого заднего сиденья, требуется проверить состояние внутренней шарнирной втулки и установить сервисную подкладку. При обнаружении чрезмерного повреждения внутренней шарнирной втулки необходимо заменить раму спинки правого заднего сиденья.

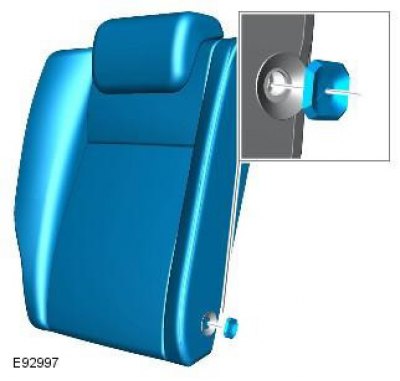

Примечание: Выполнение данного действия не требуется, если устанавливается новая спинка правого заднего сиденья.
25.
- Осторожно наденьте внутреннюю шарнирную втулку спинки правого заднего сиденья на внутренний шарнирный палец спинки левого заднего сиденья.
- Осторожно опустите втулку внешнего шарнирного пальца спинки правого заднего сиденья в опорный кронштейн.
Внимание: Внутренний шарнирный палец спинки левого заднего сиденья имеет кольцевые канавки. При установке правой спинки соблюдайте осторожность, чтобы не повредить внутреннюю шарнирную втулку.
26. Заверните новый болт в стопорный рычаг втулки внешнего шарнирного пальца. Момент затяжки: 23 Nm
27. Установите съемную панель отделки правой задней боковой части салона.
