Демонтаж

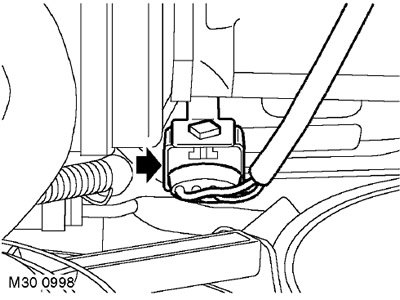

1. Освободите разъём кислородного датчика из кронштейна на левой клапанной крышке, разъедините разъём.

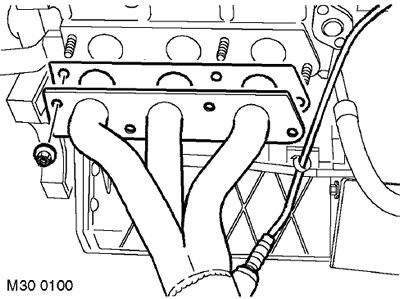

2. Отверните 4 гайки крепления левого выпускного коллектора к головке цилиндров.
3. Снимите выпускной коллектор и утилизируйте его прокладки.

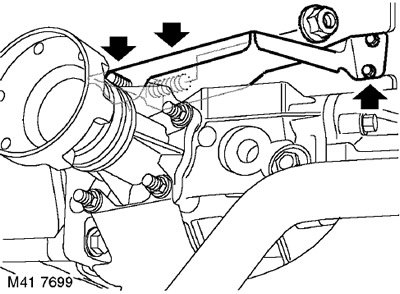

4. Отверните гайку крепления теплозащитного экрана к раздаточной коробке.
5. Отверните гайку крепления теплозащитного экрана к картеру вала привода заднего моста.
6. Отверните 2 болта крепления теплозащитного экрана и снимите экран.

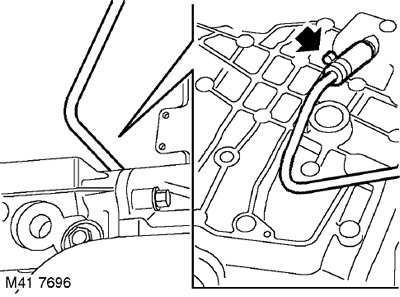

7. Отсоедините шланг сапуна от картера раздаточной коробки.

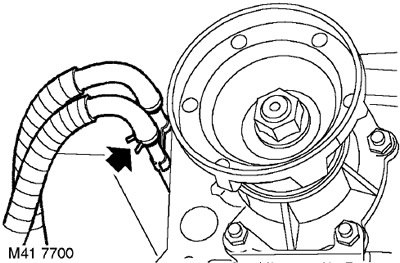

8. Ослабьте хомут и отсоедините шланги системы охлаждения от раздаточной коробки.

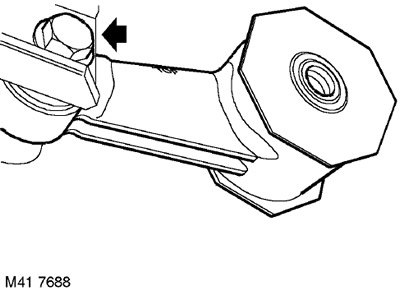

9. Отверните болт крепления нижней поперечины двигателя к кронштейну раздаточной коробки.
10. Снимите нижнюю поперечину двигателя. Метка 'TOP' должна быть сверху.

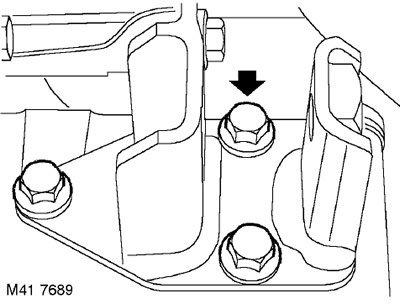

11. Выверните 3 болта крепления кронштейна раздаточной коробки к поддону.

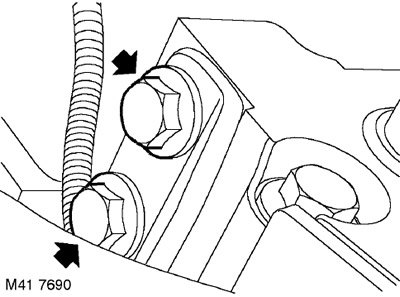

12. Отверните 2 болта крепления кронштейна раздаточной коробки к передней плите двигателя.

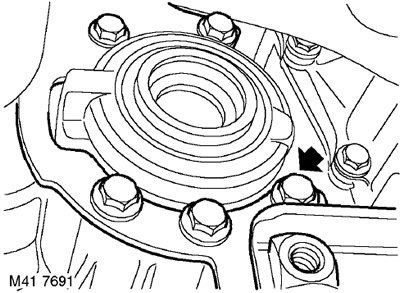

13. Выверните 5 болтов крепления кронштейна к раздаточной коробке.
14. Снимите кронштейн.

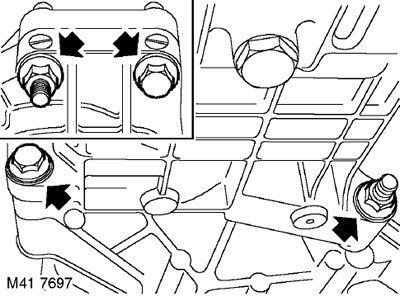

15. Отверните 4 болта крепления раздаточной коробки.
16. С помощью напарника отделите раздаточную коробку от коробки передач и снимите раздаточную коробку.

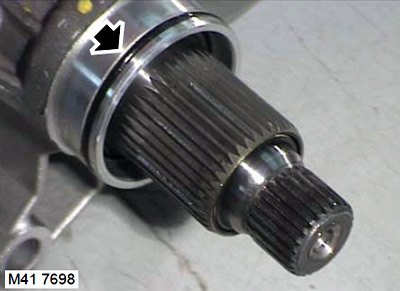

17. Снимите с раздаточной коробки кольцевое уплотнение и утилизируйте его.

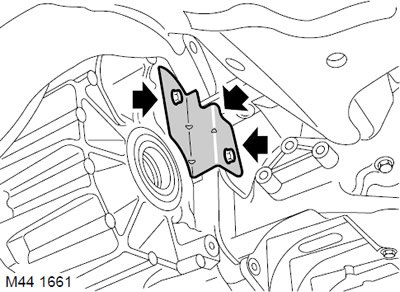

18. Выверните два болта крепления крышки лючка гидротрансформатора.
19. Снимите крышку лючка.
20. Пометьте взаимное положение ведущего диска и гидротрансформатора для последующей сборки.

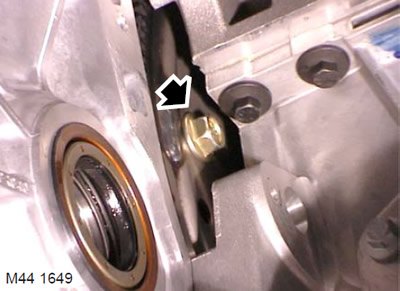

21. Отверните 4 болта крепления ведущего диска к гидротрансформатору.

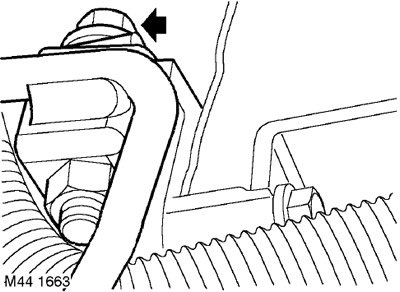

22. Отверните болт крепления скобы шланга системы охлаждения, идущего на раздаточную коробку. Снимите скобу.

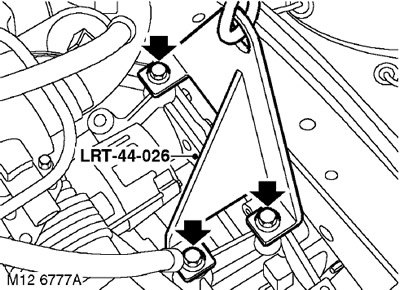

23. Выверните болты крепления такелажного рыма LRT-44-026 к коробке передач и снимите рым.
24. Отверните 3 болта крепления стартера к коробке передач, заметив при этом, что левый служит также и для крепления разъёма датчика положения коленчатого вала.
25. Снимите стартер.

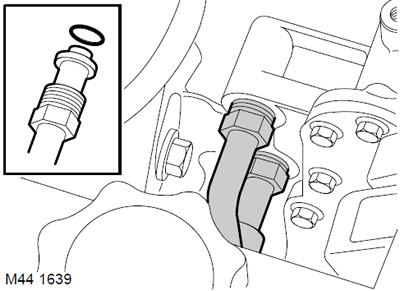

26. Отсоедините 2 штуцера от теплообменника и утилизируйте кольцевые уплотнения.
Внимание: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

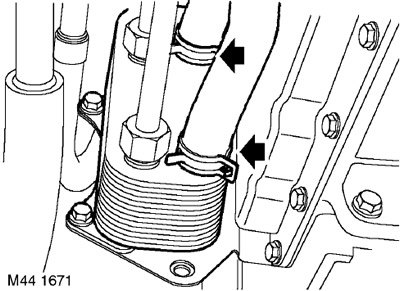

27. Ослабьте два хомута и отсоедините шланги системы охлаждения от теплообменника коробки передач.

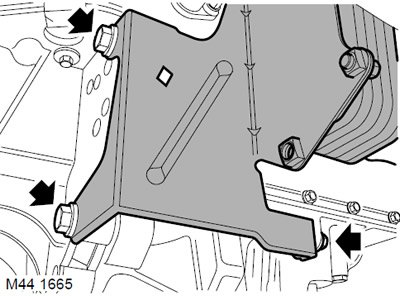

28. Отверните болты крепления теплообменника.
29. Снимите теплообменник охлаждения рабочей жидкости.

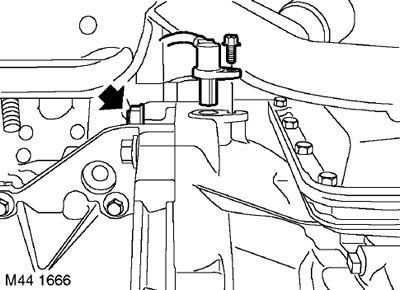

30. Отверните болт крепления датчика положения коленчатого вала к коробке передач, освободите датчик и отведите его в сторону.
31. Отверните болт с гайкой крепления коробки передач к двигателю, расположенный рядом с датчиком положения коленчатого вала
32. Закрепите на коробке передач такелажные рымы.
33. Присоедините к рымам такелажную оснастку.

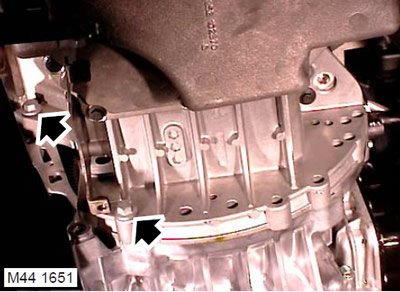

34. Отверните 2 болта крепления коробки передач к двигателю.

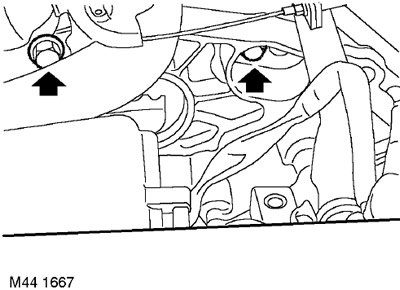

35. Снимите 2 верхних болта крепления коробки передач к двигателю.
36. Освободите коробку передач от двух направляющих штифтов.
37. Снимите коробку передач.

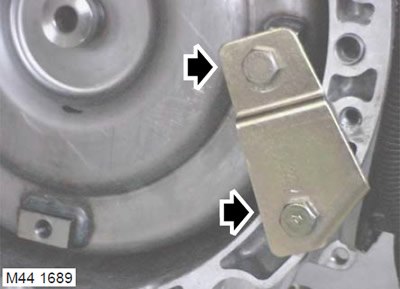

38. Установите фиксирующую пластину гидротрансформатора и закрепите ее винтами.
Установка
1. Снимите фиксирующую пластину гидротрансформатора.
2. Проверьте, чтобы гидротрансформатор полностью встал на привод масляного насоса, измерив размер 'A', показанный на рисунке. Размер A = 4 мм.
3. Протрите привалочные поверхности двигателя и коробки передач, установочные штифты и гнёзда штифтов.
4. Установите коробку передач.
5. Вверните болты крепления коробки передач к двигателю и затяните их моментом 85 Нм.
6. Снимите такелажные цепи.
7. Протрите датчик положения коленчатого вала (CKP) и ответные привалочные поверхности.
(Источник расположен на сайте: Autoinstruction)
8. Установите датчик положения коленчатого вала, вверните болт его крепления и затяните моментом 9 Нм.
9. Установите теплообменник, затяните болты М12 моментом 85 Нм, болты М8 - моментом 25 Нм.
10. Присоедините шланги к теплообменнику.
11. Протрите штуцеры теплообменника.
12. Смажьте новые уплотнительные кольца чистой рабочей жидкостью и установите их на шланги теплообменника.
ЗАПРАВОЧНЫЕ ЁМКОСТИ, ЖИДКОСТИ И МАСЛА, Система смазки.
13. Присоедините шланги теплообменника к коробке передач и затяните гайки штуцеров моментом 18 Нм.
14. Очистите стартер и сопрягаемые поверхности от грязи.
15. Установите стартер на коробку передач, подведите к месту крепления кронштейн разъёма датчика положения коленчатого вала, вверните болты и затяните их моментом 45 Нм.
16. Закрепите на коробке такелажные рымы LRT-44-026 на коробке передач, используя болты крепления кронштейнов коробки.
17. Установите скобу крепления шланга теплообменника раздаточной коробки, вверните болт крепления и затяните его моментом 25 Нм.
18. Совместите метки положения ведущего диска и гидротрансформатора.
19. Вверните болты крепления ведущего диска к гидротрансформатору и затяните их моментом 45 Нм.
20. Протрите крышку лючка гидротрансформатора.
21. Установите крышку лючка, вверните болты и затяните их моментом 9 Нм.
22. Очитистите привалочные поверхности раздаточной коробки и коробки передач.
23. Смажьте новое уплотнительное кольцо и установите его на место.
24. С помощью напарника установите раздаточную коробку.
25. Вверните болты крепления раздаточной коробки к коробке передач и стяните вместе их привалочные поверхности, не затягивая болты окончательно.
26. Установите кронштейн раздаточной коробки и стяните вместе привалочные поверхности.
27. Окончательно затяните болты крепления раздаточной коробки к коробке передач. Момент затяжки 80 Нм.
28. Окончательно затяните болты крепления кронштейна раздаточной коробки в следующем порядке:5 болтов крепления кронштейна к раздаточной коробке затяните моментом 50 Нм, 2 болта крепления кронштейна к передней опоре двигателя - моментом 50 Нм, 3 болта крепления кронштейна к поддону -моментом 45 Нм.
29. Установите нижнюю поперечину крепления двигателя меткой 'TOP' вверх. Вверните болт, но не затягивайте его окончательно.
30. Присоедините шланги системы охлаждения и закрепите их хомутами.
31. Присоедините шланг сапуна к раздаточной коробке.
32. Установите теплозащитный экран коллектора и наживите усилием пальца гайку крепления к картеру вала привода заднего моста.
33. Вверните болты крепления теплозащитного экрана к кронштейну раздаточной коробки и затяните их моментом 9 Нм.
34. Наживите гайку крепления теплозащитного экрана к раздаточной коробке и затяните её моментом 45 Нм.
35. Окончательно затяните гайку крепления теплозащитного экрана к картеру вала привода заднего моста и затяните её моментом 25 Нм.
36. Протрите выпускной коллектор и ответную привалочную поверхность на головке цилиндров.
37. Установите прокладку выпускного коллектора.
38. Установите выпускной коллектор, наживите гайки и затяните их моментом 45 Нм, начиная от центра.
39. Присоедините разъём кислородного датчика и закрепите его на кронштейне.
