Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите воздушные шланги системы впуска.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Воздуховоды впускной системы.
3. Отсоедините вакуумный шланг от клапана системы рециркуляции отработавших газов (EGR).
4. Ослабьте винт и снимите хомут крепления трубки системы рециркуляции отработавших газов к клапану системы (EGR).

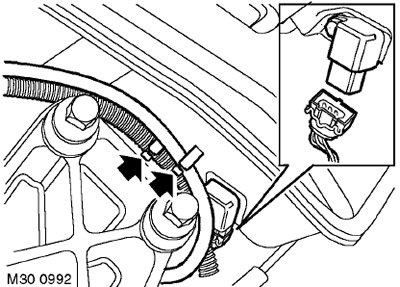

5. Освободите из хомутов на впускном коллекторе проводной жгут и топливные трубки магистрали обратного слива.
6. Отсоедините разъём от датчика давления наддува.
7. Снимите со впускного коллектора проходную втулку жгута датчика давления топлива.

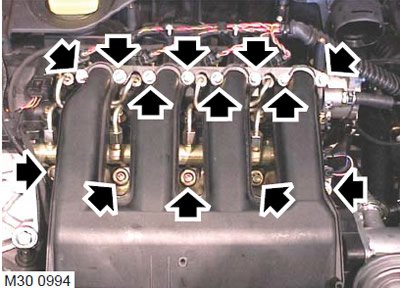

8. Отверните 9 болтов и 4 гайки крепления впускного коллектора.
9. Снимите впускной коллектор и утилизируйте его прокладки.
Установка
1. Протрите впускной коллектор и ответную привалочную поверхность.
2. Протрите фланец трубки перепуска ОГ и место её присоединения к клапану рециркуляции.
3. Установите на впускной коллектор новые прокладки.
4. Установите впускной коллектор и равномерно затяните крепления. Момент затяжки болтов М6 - 10 Нм, болтов М7 и гаек - 15 Нм.
5. Установите втулку на впускной коллектор.
6. Присоедините разъём к датчику давления наддува.
7. Закрепите шланги обратного слива топлива и проводной жгут в хомутах на впускном коллекторе.
8. Установите хомут стяжки трубок перепускного тракта системы EGR и затяните болт хомута моментом 10 Нм.
9. Присоедините вакуумный шланг к клапану рециркуляции.
10. Установите воздушные шланги впускной системы.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Воздуховоды впускной системы.
11. Присоедините "отрицательную" клемму аккумуляторной батареи.
