Демонтаж
1. Снимите нижнюю защиту двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.
2. Снимите теплозащитный экран выпускного коллектора.
КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К,объём 1,8, РЕМОНТНЫЕ РАБОТЫ, Теплозащитный экран выпускного коллектора: автомобили с системой кондиционирования.

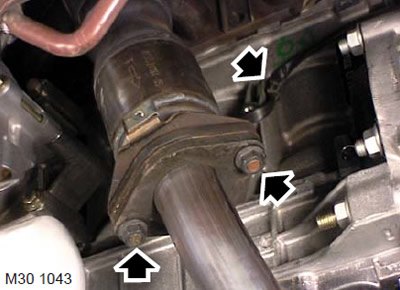

3. Отверните 2 гайки крепления фланца трубы к впускному коллектору и снимите трубу.
4. Снимите и утилизируйте прокладку фланца.

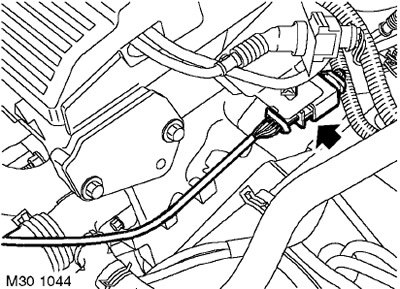

5. Освободите жгут кислородного датчика от хомута на блоке цилиндров.
6. Освободите и отсоедините разъём кислородного датчика.

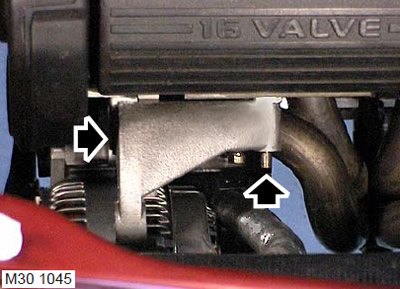

7. Выверните болт крепления кронштейна генератора. Отведите кронштейн в сторону от генератора и снимите кронштейн.
8. Выверните шпильку кронштейна генератора.
9. В указанной на рисунке последовательности отверните 5 гаек крепления выпускного коллектора к головке цилиндров.
10. Снимите выпускной коллектор и утилизируйте его прокладки.
Установка
1. Протрите выпускной коллектор и ответную привалочную поверхность на головке цилиндров.
2. Установите на головку цилиндров новую прокладку выпускного коллектора.
3. Установите выпускной коллектор, наживите гайки и затяните их моментом 45 Нм в указанной на рисунке последовательности.
Информация скопирована с сайта [Autoinstruction.ru]
4. Вверните шпильку кронштейна генератора.
5. Установите кронштейн генератора.
6. Вверните болт крепления кронштейна генератора и затяните его моментом 25 Нм.
7. Закрепите жгут кислородного датчика в хомуте на блоке цилиндров.
8. Присоедините разъём кислородного датчика.
9. Протрите фланцы приёмной трубы и выпускного коллектора.
10. Установив новую прокладку, соедините приёмную трубу с выпускным коллектором, наживите гайки и затяните их моментом 60 Нм.
11. Установите теплозащитный экран выпускного коллектора.
КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К,объём 1,8, РЕМОНТНЫЕ РАБОТЫ, Теплозащитный экран выпускного коллектора: автомобили с системой кондиционирования.
12. Установите на место нижнюю защиту двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.
