На рисунке показана 3-дверная версия кузова.

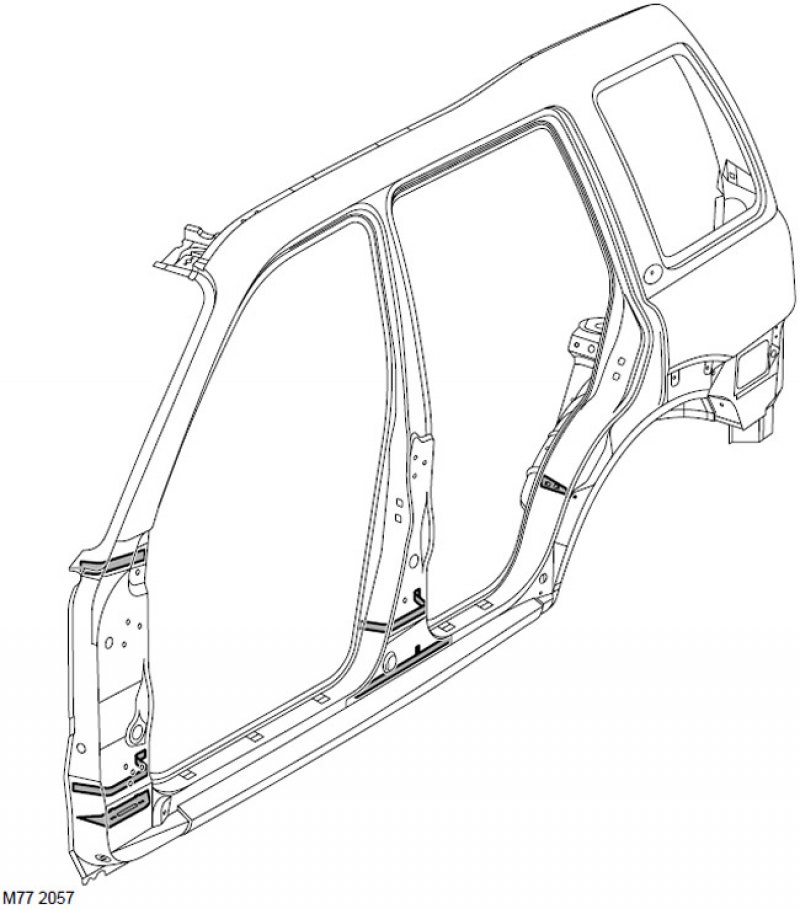

На рисунке показана 5-дверная версия кузова.
Расширяющиеся вспенивающиеся уплотнители используются в различных скрытых полостях кузова для улучшения характеристик автомобиля. Эти уплотнители увеличиваются в объеме во время процесса окраски при сборке автомобиля и плотно заполняют пространство полости. Уплотнители применяются в различных местах автомобиля.
Основная задача этих уплотнителей - изоляция солона автомобиля от шума и вибрации, особенно от дорожного шума. Звукоизоляционные уплотнители размещаются так, что они затрудняют усиление звука в данном элементе конструкции и способствуют отражению звуковых волн дорожного и аэродинамического шума от кузова автомобиля.
Другой функцией акустических уплотнителей является уплотнение закрытых полостей от попадания воды, воздуха, пыли и газов.
(Источник расположен на сайте www.autoinstruction.ru)
Другим преимуществом применения вспенивающихся метериалов внутри полостей является существенное увеличение жесткости и прочности элементов кузова, улучшающих безопасность в случае столкновения.
Вспенивающиеся уплотнители производятся на базе расширяющейся синтетической резины Betacore 4300.
Все вспенивающиеся уплотнители наносятся на кузов неокрашенный в металле, а в процессе нагрева после окраски расширяются, увеличиваясь в объеме до восьми раз.
Замена уплотнителей
Поскольку температура нагрева деталей при покраске во время ремонтных операций значительно ниже, чем при заводской покраске, при замене уплотнителей во время ремонта требуется другая технология. При замене звукоизоляцонных материалов должен выполняться следующий порядок действий.
Если при ремонте заменяется деталь, обработанная вспененным материалом, полости новой детали должны быть также обработаны звукопоглощающим заполнителем. Акустический заполнитель следует наносить после окончания покрасочных работ и нанесения защитного воска на внутренние поверхности полостей.
Доступные полости, которые следует заполнять акустическим заполнителем, показаны на следующих рисунках. При нанесении вспенивающегося материала он должен заполнить все пространство полости.

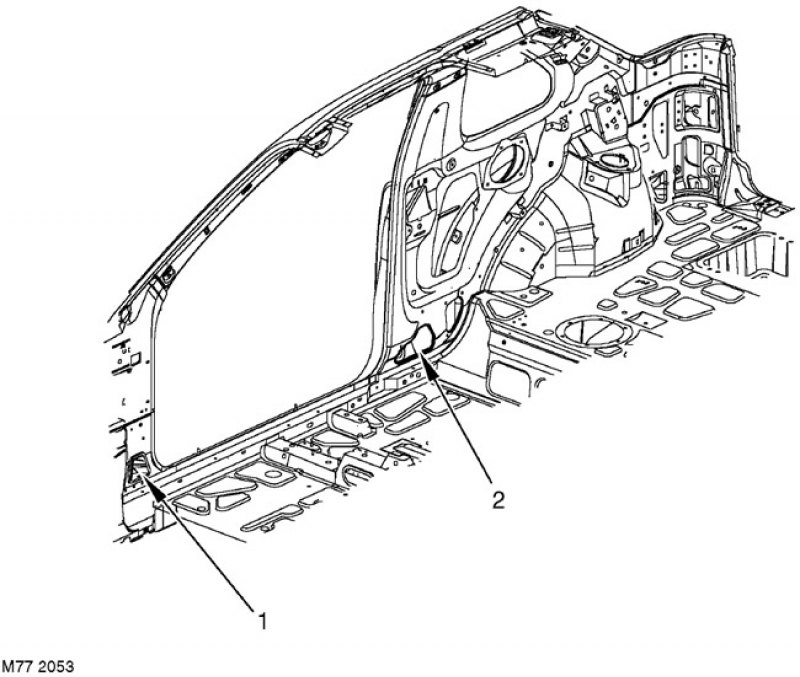

Точки впрыскивания вспенивающегося звукопоглощающего материала - 3-дверная версия
Стыки деталей, расположенные симметрично показанным на рисунке, также подлежат обработке.
- 1 - Стыки панели усилителя стойки "A" с усилителем внутренней панели порога
- 2 - Стыки панели усилителя стойки "B" с усилителем внутренней панели порога

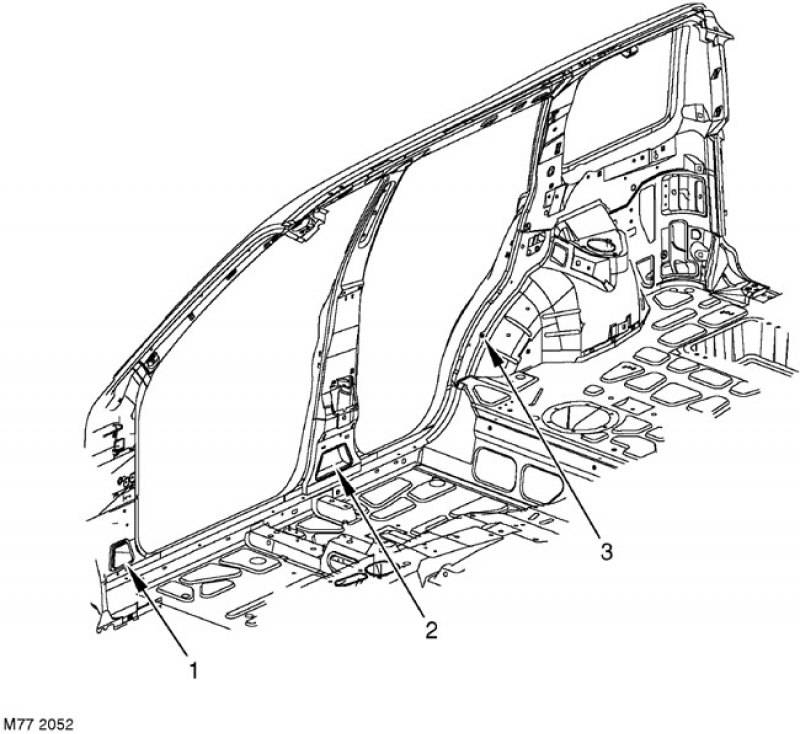

Точки впрыскивания вспенивающегося звукопоглощающего материала - 5-дверная версия
Стыки деталей, расположенные симметрично показанным на рисунке, также подлежат обработке.
- 1 - Стыки панели усилителя стойки "A" с усилителем внутренней панели порога
- 2 - Стыки панели усилителя стойки "B/С" с усилителем внутренней панели порога
- 3 - Стыки наружной панели колесной арки с наружной панелью боковины кузова
