Крыша в сборе — 5-дверная версия (Land Rover Freelander 1)

  • Главная
  • Ленд Ровер
  • Фрилендер
  • L314 (1997-2006)
  • Кузов и салон
  • Ремонт кузовных деталей
  • Крыша в сборе — 5-дверная версия
0
Оглавление: Демонтаж ↓ Ремонтные работы ↓ Установка ↓

Демонтаж



1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Отсоедините генератор.

3. Отсоедините все электронные блоки.

4. Снимите верхнюю накладку стекла двери багажного отделения.

Оригинал расположен на ресурсе AutoInstruction.ru

5. Снимите левую и правую декоративные накладки панели потолка.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Молдинги крыши 5-дверного автомобиля.


6. Снимите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 5-дверного автомобиля.


7. При наличии люка крыши снимите его.

ВЕНТИЛЯЦИОННЫЙ ЛЮК В КРЫШЕ, РЕМОНТНЫЕ РАБОТЫ, Вентиляционный люк в крыше 5дверного автомобиля.


8. Снимите антенну.

РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ, РЕМОНТНЫЕ РАБОТЫ, Антенна - механическая - 5-и дверные модели.


9. Снимите ветровое стекло.

СТЕКЛА, РЕМОНТНЫЕ РАБОТЫ, Ветровое стекло.


Ремонтные работы



1. Удалите поврежденные панели, подготовьте…

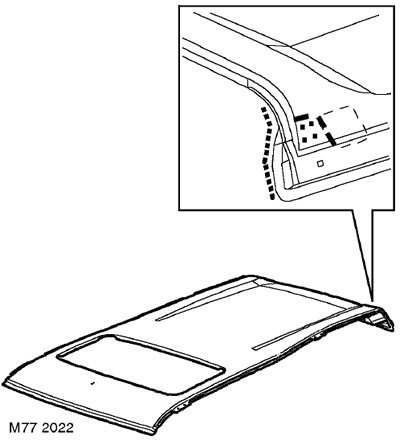

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.

Установка



1. Установите ветровое стекло.



СТЕКЛА, РЕМОНТНЫЕ РАБОТЫ, Ветровое стекло.


2. Установите антенну.

РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ, РЕМОНТНЫЕ РАБОТЫ, Антенна - механическая - 5-и дверные модели.


3. При наличии люка крыши установите его на место.

ВЕНТИЛЯЦИОННЫЙ ЛЮК В КРЫШЕ, РЕМОНТНЫЕ РАБОТЫ, Вентиляционный люк в крыше 5дверного автомобиля.


4. Установите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 5-дверного автомобиля.


5. Установите левую и правую декоративные накладки панели потолка.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Молдинги крыши 5-дверного автомобиля.


6. Установите верхнюю накладку стекла двери багажного отделения.

7. Присоедините все электронные блоки.

8. Присоедините генератор.

9. Присоедините "отрицательную" клемму аккумуляторной батареи.
Статья проверена экспертом: Станислав Зиновьев
