Снятие
1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите литую часть впускного коллектора. Для получения дополнительной информации обратитесь к Впускной коллектор (30.15.02)
3.
Примечание: Запомните, в каком положении была установлена деталь.

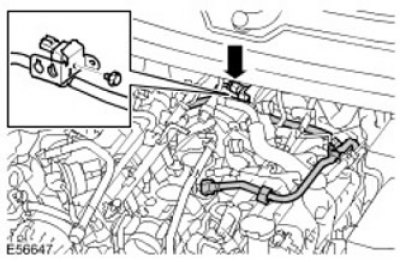

Отсоедините продувочный клапан от опорного кронштейна. Выверните болт.
4.
Внимание: Прежде чем приступить к отсоединению или демонтажу деталей, убедитесь, что вокруг контактных поверхностей чисто и сухо. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.
Снимите продувочный клапан.
- Отсоедините 2 шланга.
- Расстыкуйте электрический разъем.
Установка
1. Подсоедините продувочный клапан.
- Подсоедините шланги.
- Состыкуйте и зафиксируйте электрический разъем.
2.
Примечание: Выровняйте деталь в соответствии с ее прежним положением.
Установите продувочный клапан, выровняйте штифт и затяните болт (момент затяжки 6 Нм).
3. Установите литую часть впускного коллектора. Для получения дополнительной информации обратитесь к Впускной коллектор (30.15.02)
4. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
