Снятие
Все автомобили
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Слейте топливо из топливного бака. Для получения дополнительной информации обратитесь к Опорожнение топливного бака (19.55.02)
3.
Предостережение: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Приподнимите и подоприте автомобиль.

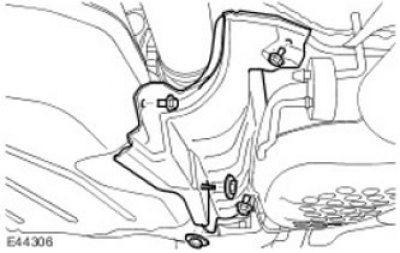

4. Снимите теплозащитный экран топливного бака. Выверните 3 болта и отверните 2 гайки.
5.
Внимание: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

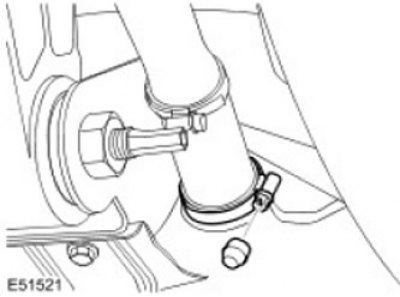

Отсоедините заливную горловину топливного бака от шланга заливной горловины.
- Снимите защищенную от неумелого обращения крышку.
- Снимите и отбракуйте зажим шланга.
6.
Предостережение: Закрепите узел на домкрате для коробки передач.

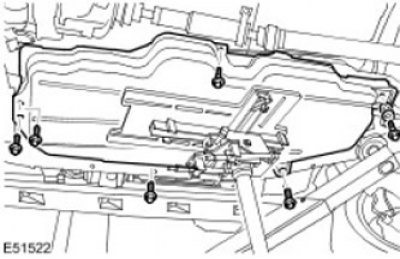

Домкратом для коробки передач опустите топливный бак. Выверните 5 болтов.
7. Освободите кабель аварийного отпускания троса стояночного тормоза. Освободите из 4 зажимов.
8.
Примечание: Запомните, в каком положении стоит деталь.
Отсоедините вентиляционную магистраль топливного бака и топливопровод.
- Снимите держатели.
- Освободите из зажимов.
- Снимите самоклеющуюся ленту.
9.
Внимание: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.
Отсоедините 2 вентиляционных магистрали топливного бака. Освободите зажим.
Автомобили с дополнительным отопителем, работающем на топливе
10.
Внимание: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.
Отсоедините топливопровод дополнительного ототпителя, работающего на топливе. Освободите зажим.
Все автомобили
11.
Внимание: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

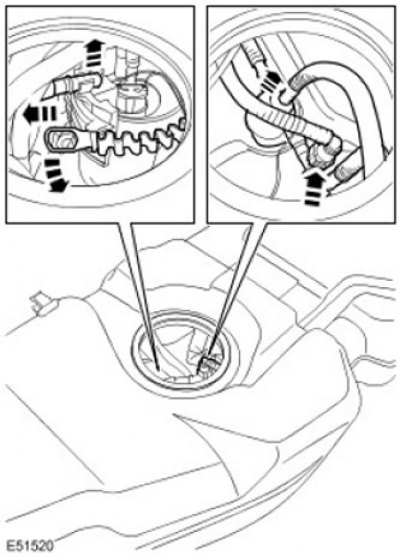

Отсоедините 2 топливных магистрали. Освободите 2 зажима.
12. Рассоедините электрический разъем модуля топливного насоса.
13. Снимите топливный бак.
14.
Примечание: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.
С посторонней помощью снимите топливный бак с домкрата для коробки передач.
15.
Внимание: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.
Примечание: Запомните, в каком положении стоит деталь.
Освободите фланец доступа модуля топливного насоса.
- Отпустите винт.
- Снимите хомут.
16.
Внимание: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

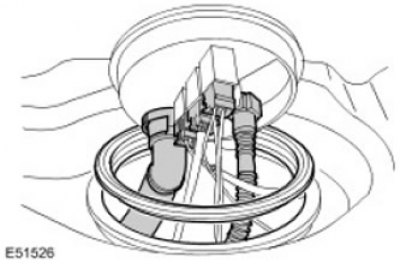

Снимите фланец доступа модуля топливного насоса.
- Отсоедините вентиляционную магистраль.
- Отсоедините питающий топливопровод.
- Расстыкуйте 3 электрических разъема.
- Снимите и отбракуйте уплотнительное кольцо.
17. Снимите модуль топливного насоса.
- Освободите ленту.
- Освободите регулятор давления топлива.
- Отсоедините 2 топливных магистрали.

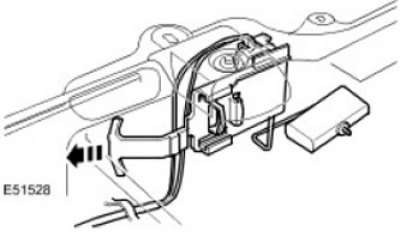

18. Снимите передний датчик уровня топливного бака.
- Освободите провод.
- Освободите зажим.
19. Снимите кронштейн топливного бака.
- Снимите 2 зажима.
- Выверните два болта.
- Снимите пластину крепления.
Установка
Все автомобили
1. Установите кронштейн топливного бака.
- Установите опорную пластину.
- Установите зажимы.
- Затяните болты (момент затяжки 10 Нм).
2. Установите передний датчик уровня топливного бака.
- Зафиксируйте зажим.
- Закрепите провод.
3. Установите модуль топливного насоса.
- Подсоедините топливопроводы.
- Закрепите лентой.
- Закрепите регулятор давления топлива.
4. Установите фланец доступа модуля топливного насоса.
- Очистите контактные поверхности деталей.
- Установите новое уплотнение.
- Состыкуйте 3 электрических разъема.
- Подсоедините питающий топливопровод.
- Присоедините вентиляционную магистраль.
5.
Внимание: Убедитесь, что уплотнение установлено правильно.
Примечание: Выровняйте деталь в соответствии с ее первоначальным положением.

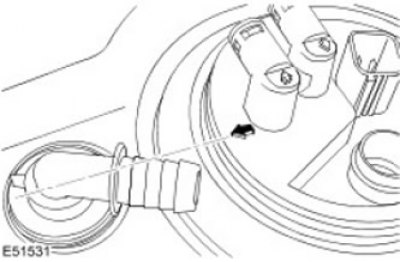

Закрепите фланец доступа модуля топливного насоса.
- Установите хомут.
- Затяните винт (момент затяжки 4 Нм).
6. С посторонней помощью установите топливный бак на домкрат для коробки передач.
7. Поставьте топливный бак на автомобиль.
8. Подсоедините топливопроводы. Закрепите зажимом.
Автомобили с дополнительным отопителем, работающем на топливе
9. Присоедините топливопровод дополнительного ототпителя, работающего на топливе. Закрепите зажимом.
[Оригинал опубликован на веб-сайте AutoInstruction.ru]
Все автомобили
10. Присоедините вентиляционые магистрали. Закрепите зажимом.
11. Состыкуйте электрический разъем.
12. Закрепите вентиляционную магистраль и топливопровод.
- Закрепите зажимами.
- Установите держатели.
- Установите самоклеющуюся ленту.
13. Закрепите кабель аварийного отпускания троса стояночного тормоза. Закрепите 4 зажимами.
14. Установите топливный бак. Затяните болты (момент затяжки 45 Нм).
15.
Внимание: Затягивайте защищенный от неумелого обращения зажим до срыва шестигранной головки.
Присоедините заливную горловину топливного бака. Установите новый зажим.
16. Установите теплозащитный экран топливного бака.
- Затяните болты (момент затяжки 5 Нм).
- Затяните гайки (момент затяжки 3 Нм).
17. Залейте топливо в топливный бак. Для получения дополнительной информации обратитесь к Опорожнение топливного бака (19.55.02)
18. Удалите воздух из топливной системы. Для получения дополнительной информации обратитесь к Выпуск воздуха из топливной системы низкого давления (19.50.07)
