Специальный инструмент
 Лебедка для подъема двигателя 303-1144 |  Приспособление для размыкания пружинных замков 310-D005 |  Съемник шарового шарнира 205-754(LRT-54-027) |
Снятие
1. Установите автомобиль на подъемник.
2. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация
3 . Закрепите капот в сервисном положении.
4. Снимите лоток аккумулятора. Для получения дополнительной информации обратитесь к Полка для установки аккумулятора (76.10.30)
5. Снимите лоток дополнительного аккумулятора. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)
6. Снимите воздушный фильтр в сборе. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)
7. Снимите ремень привода вспомогательных агрегатов. Для получения дополнительной информации обратитесь к Ремень привода аксессуаров (86.10.03)
8. Слейте охлаждающую жидкость. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
9. Отсоедините нижний шланг расширительного бачка охлаждающей жидкости. Отпустите зажим.
10. Отсоедините шланги охлаждающей жидкости от корпуса термостата. Освободите 2 зажима.

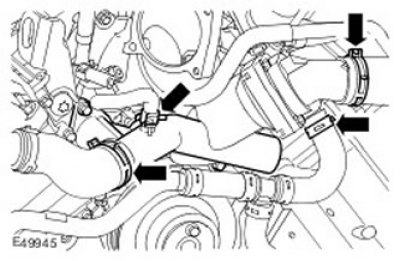

11. Отсоедините верхний шланг охлаждающей жидкости в сборе. Освободите 2 зажима.
12. Отсоедините шланги охлаждающей жидкости масляного радиатора двигателя.
- Освободите 2 зажима.
- Снимите шланг в сборе.

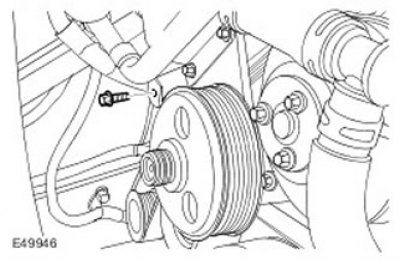

13. Для получения доступа отведите шланг в сборе в сторону и привяжите его. Выверните болт.
(Текст взят с портала проекта www.autoinstruction.ru)
14. Снимите натяжитель ремня привода вспомогательных агрегатов. Выверните болт.
15. Снимите брызговики крыльев. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)
16. Снимите систему выпуска отработавших газов. Для получения дополнительной информации обратитесь к Система выпуска (30.10.08)
17. Слейте моторное масло. Для получения дополнительной информации обратитесь к Слив и заправка моторного масла (12.60.05)

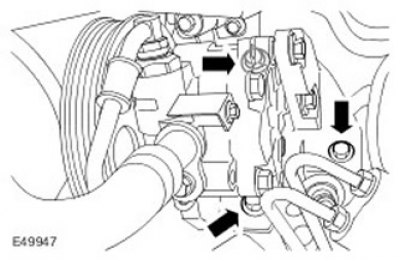

18. Отсоедините насос усилителя рулевого управления, отведите его в сторону и привяжите. Выверните 3 болта.

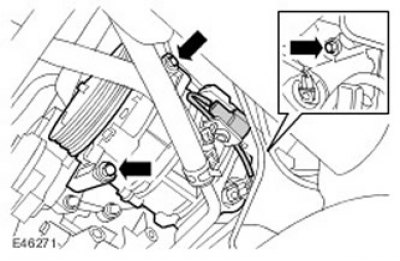

19. Отсоедините компрессор кондиционера, отведите его в сторону и привяжите. Выверните 3 болта.
20. Отсоедините трубопроводы системы охлаждения коробки передач.
- Поставьте емкость для сбора пролитой жидкости.
- Выверните болт.
- Освободите 2 зажима.
- Отведите трубки коробки передач в сторону.
21. Высвободите планшайбу.
- Снимите уплотнительную втулку.
- Проверните коленчатый вал, чтобы получить доступ к крепежным болтам.

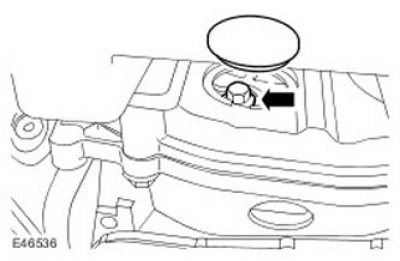

- Выверните 3 болта.
22. Отсоедините положительный провод аккумулятора от BJB.
- Выверните болт.
- Отведите положительный провод в сторону.

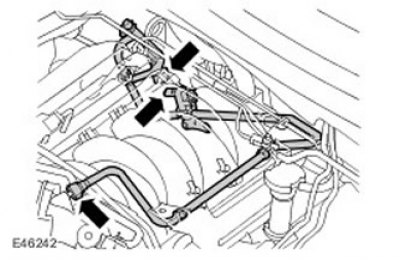

23. Отсоедините шланг адсорбера системы контроля паров топлива от впускного коллектора. Для получения доступа отведите шланг в сторону.
24.
Внимание: Прежде чем приступить к отсоединению или демонтажу деталей, убедитесь, что вокруг контактных поверхностей чисто и сухо. Во избежание загрязнения системы закрывайте все открытые соединения.
Отведите клапан EGR в сторону.
- Выверните 4 болта.
- Снимите прокладку и отбракуйте ее.

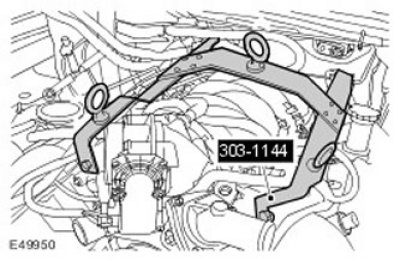

25. Установите специальный инструмент.
26. Отсоедините жгут электропроводки двигателя.
- Освободите кассету.
- Освободите и отсоедините 2 электрических разъема.

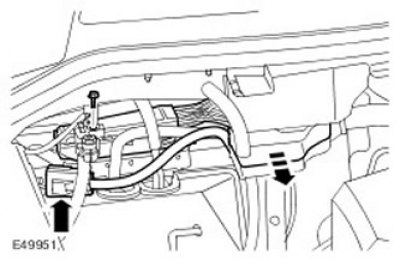

- Выверните болт провода массы.
27. Отсоедините вакуумный шланг вакуумного усилителя тормозов от впускного коллектора.
28. Сбросьте давление в топливном коллекторе. Подложите гигроскопическую ткань для сбора вытекающей жидкости.

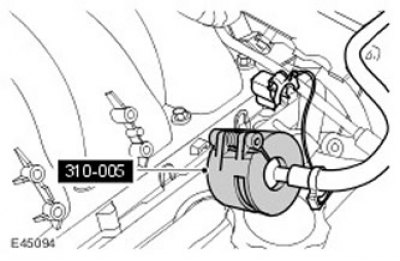

29. Используя специальный инструмент, рассоедините топливопровод. Отведите питающий топливопровод в сторону.
30. Освободите крепление теплозащитного экрана для получения доступа к болтам крепления коробки передач.
- Выверните 2 болта.
- Отведите экран в сторону.
31. Выверните болты крепления коробки передач.
- Подоприте коробку передач.
- Выверните 16 болтов.
32. Для обеспечения доступа снимите теплозащитные экраны верхнего рычага подвески и тормозной магистрали.
- Выверните 3 болта.

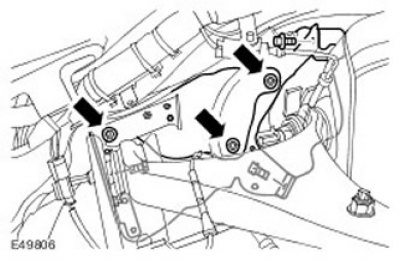

- Отверните 3 гайки.
33. Ослабьте болт с шестигранным шлицем и поверните масляный радиатор двигателя в сторону для получения доступа.
34. Отверните 2 гайки опор двигателя.
35. Отсоедините двигатель от опор и коробки передач.
- Присоедините подъемные цепи.
- Поднимите правую сторону двигателя приблизительно на 35 мм.
36. Снимите кронштейн правой опоры двигателя.
- Выверните 4 болта крепления кронштейна опоры двигателя к блоку цилиндров.
- Отсоедините провод массы двигателя от правого опорного кронштейна.
37.
Внимание: Убедитесь, что гидротрансформатор остался прикреплен к коробке передач.
Внимание: Действуйте осторожно, чтобы не повредить рейку рулевого механизма и дифференциал.
Осторожно и постепенно поднимите и снимите двигатель.
38. Отсоедините подъемные цепи.
