Снятие
Предостережение: Запрещается снимать крышку расширительного бачка системы охлаждения при горячей системе, поскольку вырвавшийся из-под крышки пар или охлаждающая жидкость могут стать причиной серьезной травмы, такой, как ошпаривание.
Внимание: Охлаждающая жидкость при попадании на лакокрасочное покрытие может повредить его. Если вы пролили охлаждающую жидкость, немедленно удалите ее и промойте это место водой.
Примечание: Всегда защищайте детали блока радиатора от случайных повреждений.
1.
Предостережение: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда устанавливайте автомобиль на надежные опоры.
Приподнимите и подоприте автомобиль.
2. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.
3. Слейте жидкость из системы охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
4. Снимите вентилятор с вязкостной муфтой в сборе. Для получения дополнительной информации обратитесь к Вентилятор охлаждения (26.25.19)
5. Снимите решетку радиатора. Для получения дополнительной информации обратитесь к Решетка радиатора (76.55.03)

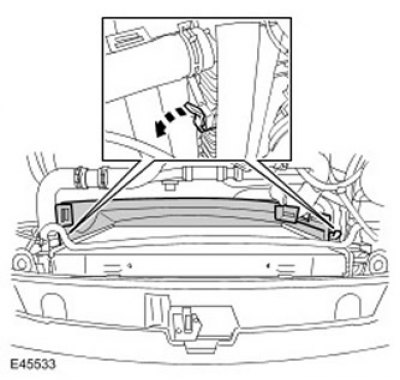

6. Снимите кожух нижнего вентилятора.
- Отпустите 4 зажима.
- Снимите шланг охлаждающей жидкости.

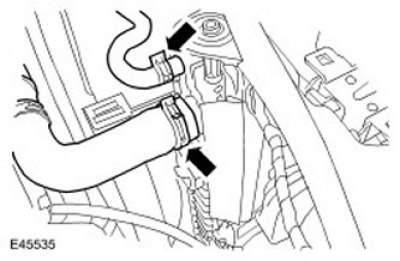

7. Отсоедините шланг расширительного бачка. Отпустите зажим.
8. Отсоедините верхний шланг радиатора. Отпустите зажим.
9.
Внимание: Во избежание загрязнения системы все открытые соединения закрывайте заглушками.
Примечание: В оде данной операции неизбежно прольется некоторое количество жидкости.

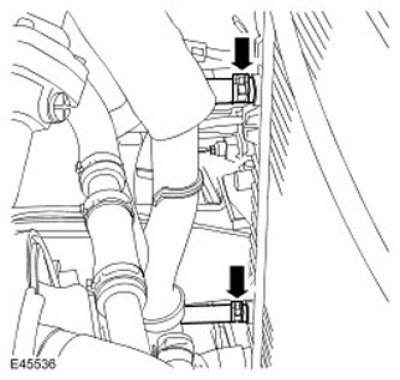

Отсоедините шланги охладителя трансмиссионной жидкости.
- Отпустите 2 зажима.
- Поставьте емкость для сбора пролитой жидкости.

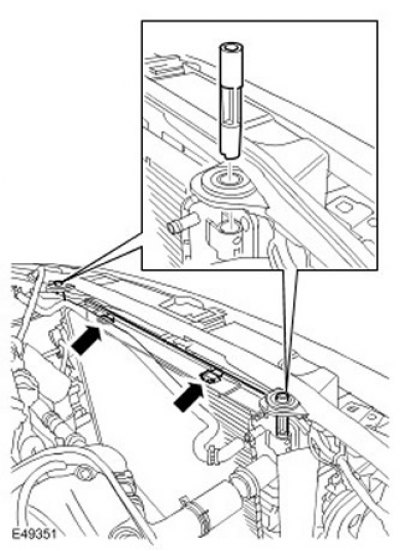

10. Снимите штифты крепления радиатора.
11. Снимите верхний дефлектор радиатора. Отпустите 2 зажима.
12. Снимите охладитель рабочей жидкости усилителя рулевого управления.
- Отпустите зажимы.
- Отведите трубку в сторону и привяжите.

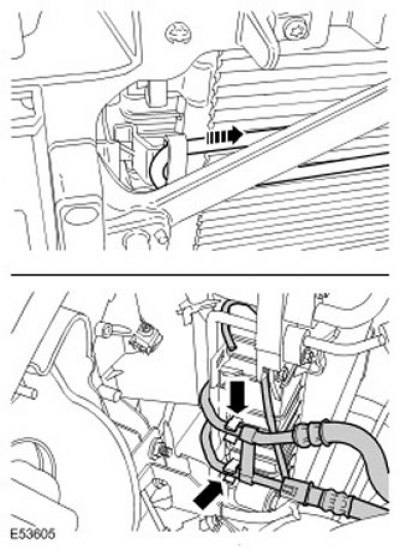

13. Снимите шланг сапуна переднего дифференциала.

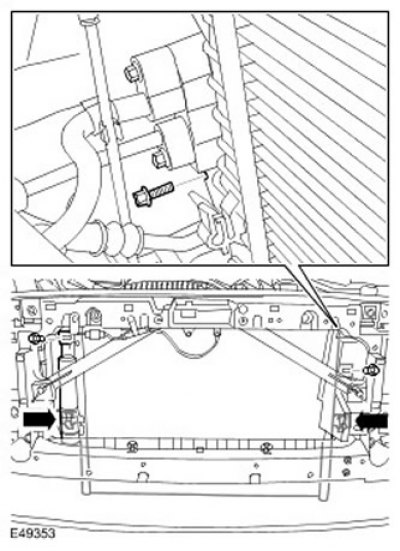

14. Отсоедините конденсатор кондиционера.
- Выкрутите 2 винта.
- Выверните болт.
- Освободите из 2 зажимов.

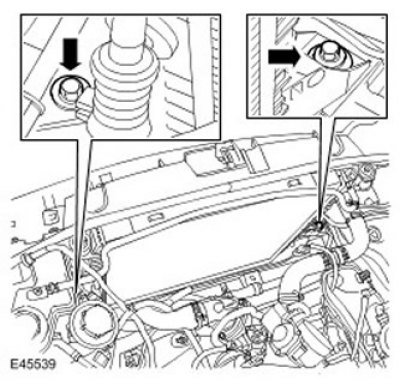

15. Снимите радиатор.
- Требуется защита деталей от повреждений.
- Выверните 2 болта крепления радиатора.
16.
Примечание: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.
Снимите зажим с трубки охладителя рабочей жидкости усилителя рулевого управления.
Установка
1. Установите зажим на трубку охладителя рабочей жидкости усилителя рулевого управления.
2. Установите радиатор.
- Снимите с деталей защитные приспособления.
- Затяните болты (момент затяжки 25 Нм).
3. Установите верхний дефлектор радиатора.
4. Установите конденсатор кондиционера.
- Закрепите в зажимах.
- Затяните винты.
- Затяните болт (момент затяжки 6 Нм).
5. Установите охладитель рабочей жидкости усилителя рулевого управления. Закрепите тремя зажимами.
6. Установите штифты крепления радиатора.
7. Присоедините шланги охладителя трансмиссионной жидкости. Установите зажимы.
8. Присоедините верхний шланг радиатора. Закрепите зажимом.
9. Подсоедините шланг расширительного бачка. Закрепите зажимом.
10. Установите кожух нижнего вентилятора.
- Закрепите в зажимах.
- Закрепите шланг охлаждающей жидкости.
11. Установите решетку радиатора. Для получения дополнительной информации обратитесь к Решетка радиатора (76.55.03)
12. Установите вентилятор с вязкостной муфтой в сборе. Для получения дополнительной информации обратитесь к Вентилятор охлаждения (26.25.19)
13. Залейте охлаждающую жидкость в систему охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
14. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
15. Проверьте уровень трансмиссионной жидкости в автоматической коробке передач. Для получения дополнительной информации обратитесь к Проверка уровня трансмиссионной жидкости (44.24.06)
