Специальный инструмент
 Ключ для вязкостной муфты 303-905 (LRT-12-094) |  Инструмент для фиксации вязкостной муфты 303-1143 |
Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите воздушный фильтр в сборе. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)

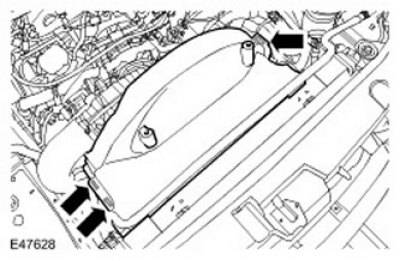

3. Снимите кожух вентилятора охлаждения.
- Снимите шланг охлаждающей жидкости.
- Освободите 3 зажима.
4.
Примечание: Деталь имеет левую резьбу.

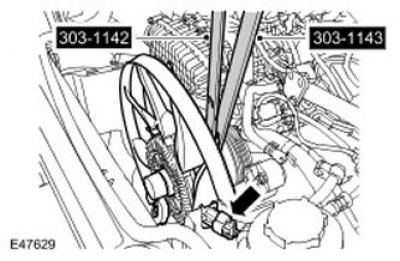

Снимите вентилятор системы охлаждения в сборе.
- Рассоедините электрический разъем.
- Пользуйтесь специальными инструментами.
5.
Примечание: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

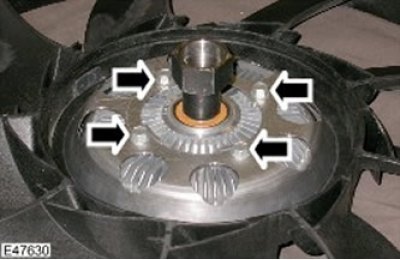

Снимите вязкостную муфту. Выверните 4 болта.
Установка
1. Установите вязкостную муфту.
- Очистите контактные поверхности деталей.
- Затяните болты (момент затяжки 10 Нм).
2. Установите вентилятор системы охлаждения в сборе.
- Очистите контактные поверхности деталей.
- Затяните вентилятор системы охлаждения в сборе (момент затяжки 65 Нм). Состыкуйте электрический разъем.
3. Установите кожух вентилятора охлаждения.
4. Установите воздушный фильтр в сборе. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)
5. Присоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
