Снятие
1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2.
Внимание: При снятии выпускного трубопровода воздушного фильтра проверьте, не смещено ли резиновое уплотнение на нижнем воздухопроводе с левой стороны. Проверьте правильность посадки уплотнения на нижнем трубопроводе.

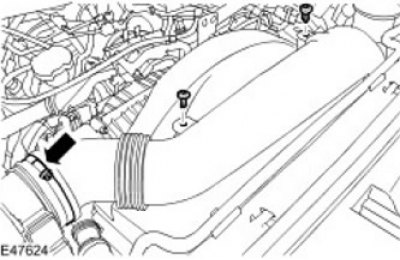

Снимите выпускной трубопровод воздушного фильтра.
- Выверните 2 винта.
- Освободите зажим.
[Данные скопированы с ресурса: Autoinstruction]
3. Снимите воздушный фильтр в сборе.
- Отсоедините электрический разъем.
- Открепите воздушный фильтр от 2 втулок.
4.
Примечание: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.
Отсоедините электрический разъем датчика абсолютного давления в коллекторе (MAP).
- Выверните 2 винта с головкой Тогх.
- Снимите кольцевое уплотнение.
Установка
1.
Внимание: При установке выпускного трубопровода воздушного фильтра убедитесь, что он правильно зафиксирован на нижнем воздухопроводе, обеспечивая герметичное уплотнение.
Примечание: При установке воздушного фильтра убедитесь, что установочные штифты вошли во втулки.
Установите элементы на место, действуя в обратной последовательности.
