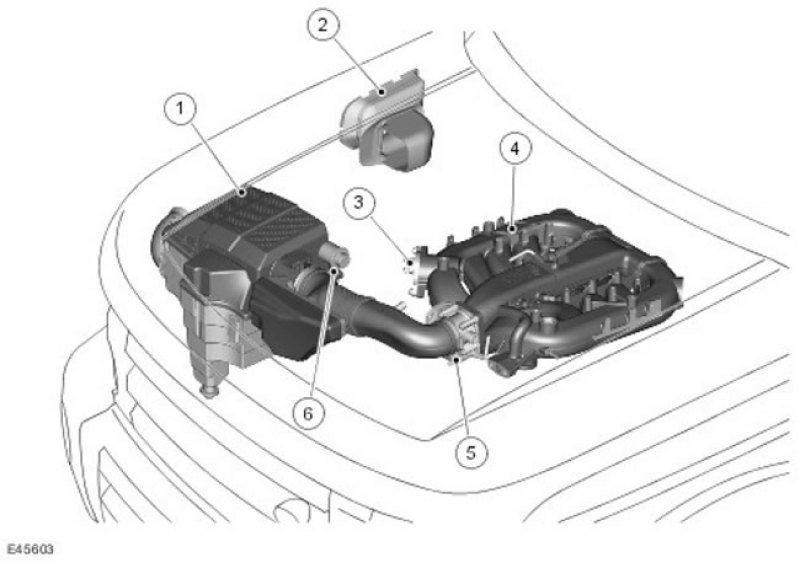

Расположение компонентов системы распределения и фильтрации воздуха на впуске бензинового двигателя V6 с рабочим объемом 4 литра V6
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Кожух воздушного фильтра |
| 2 | - | Воздухозаборник |
| 3 | - | Клапан регулировки впускного коллектора (IMTV) |
| 4 | - | Впускной коллектор |
| 5 | - | Электронная дроссельная заслонка |
| 6 | Датчик загрязнения фильтра (устанавливается по заказу) |
Основные компоненты системы впуска и распределения воздуха двигателя V6 с рабочим объемом 4,0 литра:
- Кожух воздушного фильтра
- Воздухозаборник
- Впускной коллектор
- Электронная дроссельная заслонка
Кожух воздушного фильтра
Кожух воздушного фильтра расположен в передней части моторного отсека с внутренней стороны правого переднего крыла. Воздух в кожух воздушного фильтра поступает из воздухозаборника в крыле через канал в крыле.
После кожуха воздушного фильтра и датчика массового расхода воздуха/ температуры воздуха на впуске (MAF/IAT) расположен резонатор.
Впускной коллектор

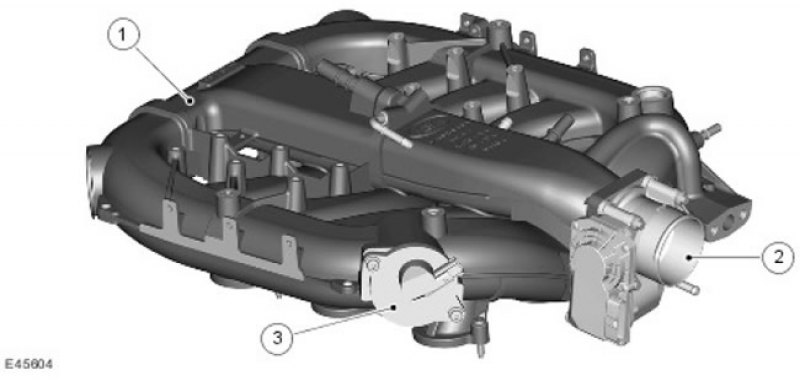

Воздухозаборный коллектор
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Впускной коллектор |
| 2 | - | Электронная дроссельная заслонка |
| 3 | - | Регулирующий клапан впускного коллектора (IMTV) |
Впускной коллектор расположен в верхней части двигателя между двумя рядами цилиндров. Коллектор изготавливается из алюминиевого сплава Впускной коллектор включает в себя центральный ресивер с 6 каналами, ведущими к впускным каналам головок цилиндров.
Клапан регулировки впускного коллектора (IMTV)

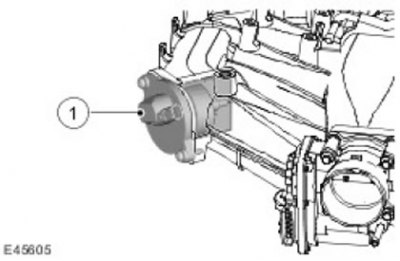

Клапан регулировки впускного коллектора
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Клапан регулировки впускного коллектора (IMTV) |
Клапан регулировки впускного коллектора
Клапан регулировки впускного коллектора (IMTV) расположен с правой передней стороны воздухозаборного коллектора. Клапан IMTV управляется PWM-сигналами, которые передает ECM Для получения дополнительной информации обратитесь к Electronic Engine Controls (303-14A Electronic Engine Controls - 4.0L). IMTV перемещает пластину внутри впускного коллектора, пропуская или блокируя звуковые импульсы, которые передаются между отдельными половинами коллектора. Фактически, это приводит к расширению впускных направляющих каналов и оптимизации крутящего момент на низких оборотах.
