Динамики
Конфигурация системы динамиков зависит от класса аудиосистемы и головного блока. Ниже подробно описывается устройство систем динамиков и управление каждой их них.

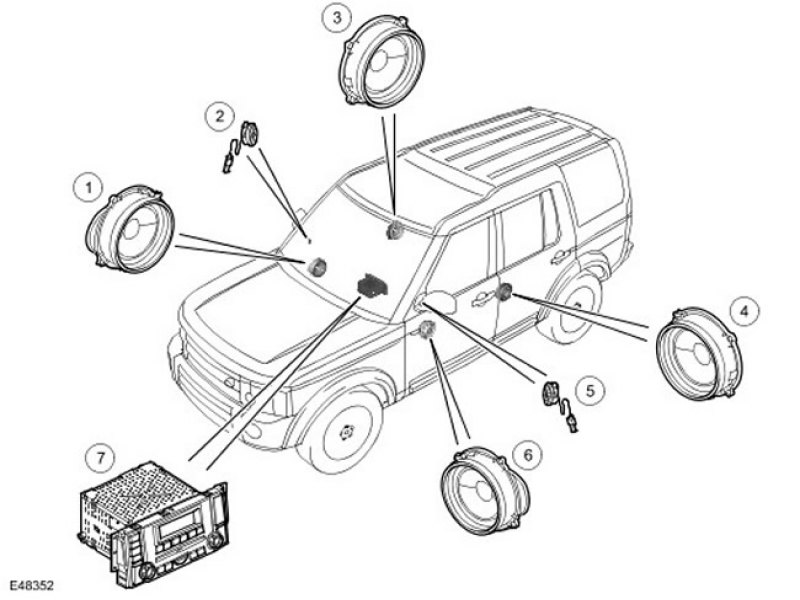

Расположение динамиков стандартной аудиосистемы
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Средне-/низкочастотный динамик передней правой двери |
| 2 | - | Высокочастотный динамик передней правой двери |
| 3 | - | Широкодиапазонный динамик задней правой двери |
| 4 | - | Широкодиапазонный динамик задней левой двери |
| 5 | - | Высокочастотный динамик передней левой двери |
| 6 | - | Средне-/низкочастотный динамик передней левой двери |
| 7 | - | Головной блок аудиосистемы |

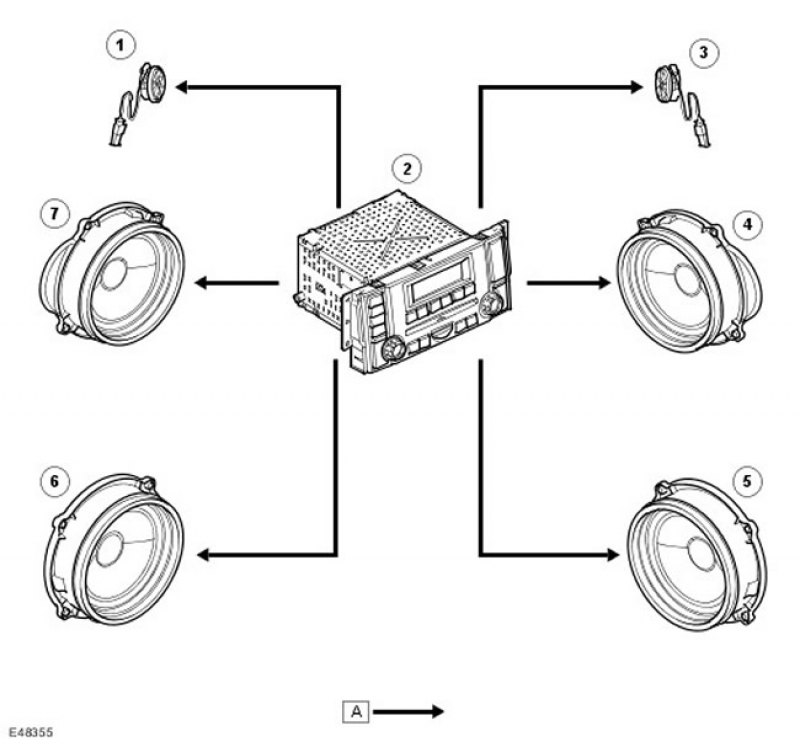

Схема управления динамиками стандартной аудиосистемы
Текст предоставил этот ресурс (autoinstruction)
Примечание: A = Проводная связь
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Передний левый высокочастотный динамик |
| 2 | - | Головной блок аудиосистемы |
| 3 | - | Передний правый высокочастотный динамик |
| 4 | - | Передний правый средне-/низкочастотный динамик |
| 5 | - | Задний правый широкодиапазонный динамик |
| 6 | - | Задний левый широкодиапазонный динамик |
| 7 | - | Передний левый средне-/низкочастотный динамик |
Динамики стандартной аудиосистемы управляются непосредственно головным блоком аудиосистемы Для получения дополнительной информации обратитесь к Audio System (415-01 Audio Unit)
Элементы системы:
- Головной блок аудиосистемы
- Два средне-/низкочастотных динамика в передних дверях (по одному с каждой стороны)
- Два высокочастотных динамика в передних дверях (по одному с каждой стороны)
- Два широкодиапазонных динамика в задних дверях (по одному с каждой стороны)

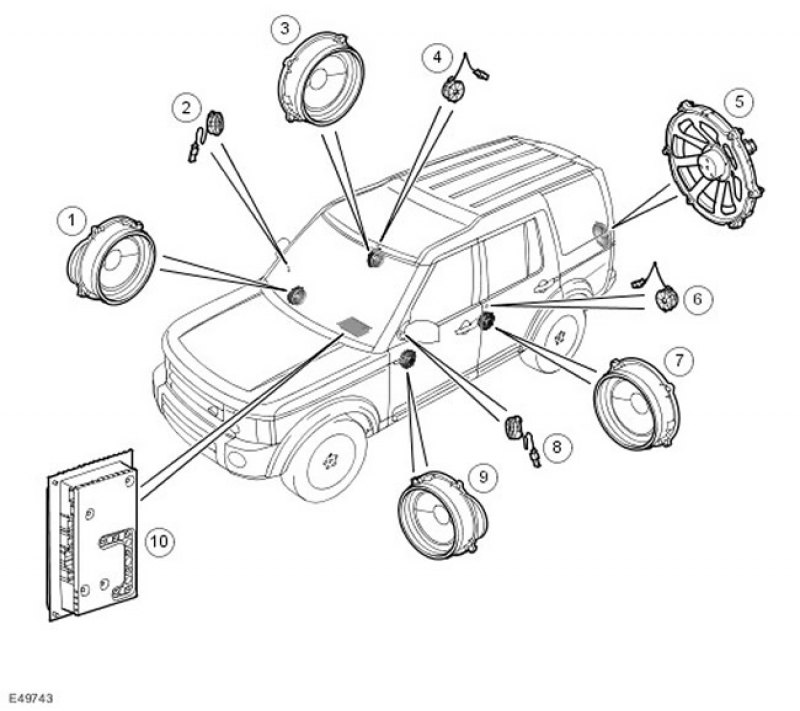

Расположение динамиков аудиосистемы высшего класса Harman /Kardon
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Передний правый средне-/низкочастотный динамик |
| 2 | - | Передний правый высокочастотный динамик |
| 3 | - | Задний правый средне-/низкочастотный динамик |
| 4 | - | Задний правый высокочастотный динамик |
| 5 | - | Сабвуфер |
| 6 | - | Задний левый высокочастотный динамик |
| 7 | - | Задний левый средне-/низкочастотный динамик |
| 8 | - | Передний левый высокочастотный динамик |
| 9 | - | Передний левый средне-/низкочастотный динамик |
| 10 | - | Усилитель высшего класса |

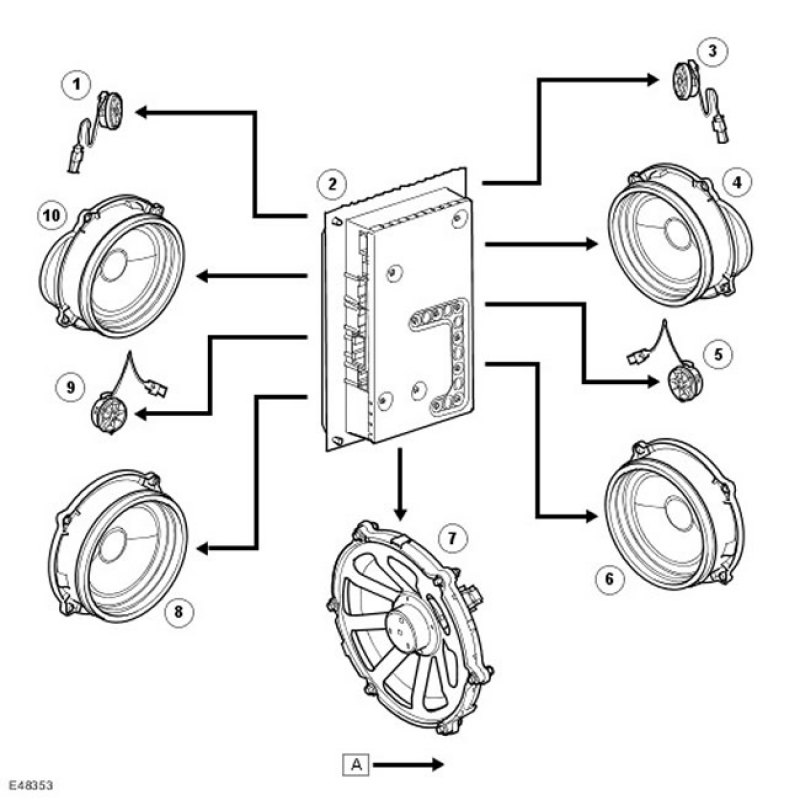

Схема управления динамиками аудиосистемы высшего класса Harman /Kardon
Примечание: A = Проводная связь
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Передний левый высокочастотный динамик |
| 2 | - | Усилитель высшего класса |
| 3 | - | Передний правый высокочастотный динамик |
| 4 | - | Передний правый средне-/низкочастотный динамик |
| 5 | - | Задний правый высокочастотный динамик |
| 6 | - | Задний правый средне-/низкочастотный динамик |
| 7 | - | Сабвуфер |
| 8 | - | Задний левый средне-/низкочастотный динамик |
| 9 | - | Задний левый высокочастотный динамик |
| 10 | - | Передний левый средне-/низкочастотный динамик |
Динамики аудиосистемы высшего класса Harman/Kardon управляются усилителем, расположенным под правым передним сиденьем автомобиля. Усилитель с выходной мощностью 300 Вт (6 х 50 Вт) находится под управлением объединенного головного блока аудиосистемы (IHU) через шину MOST Для получения дополнительной информации обратитесь к Audio System (415-01 Audio Unit)
Элементы системы:
- Объединенный головной блок аудиосистемы (IHU)
- Два средне-/низкочастотных динамика в передних дверях (по одному с каждой стороны).
- Два высокочастотных динамика в передних дверях (по одному с каждой стороны).
- Два средне-/низкочастотных динамика в задних дверях (по одному с каждой стороны).
- Два высокочастотных динамика в задних дверях (по одному с каждой стороны).
- Сабвуфер, расположенный в нижней части багажного отделения.
- Аудиоусилитель, расположенный под передним правым сиденьем.

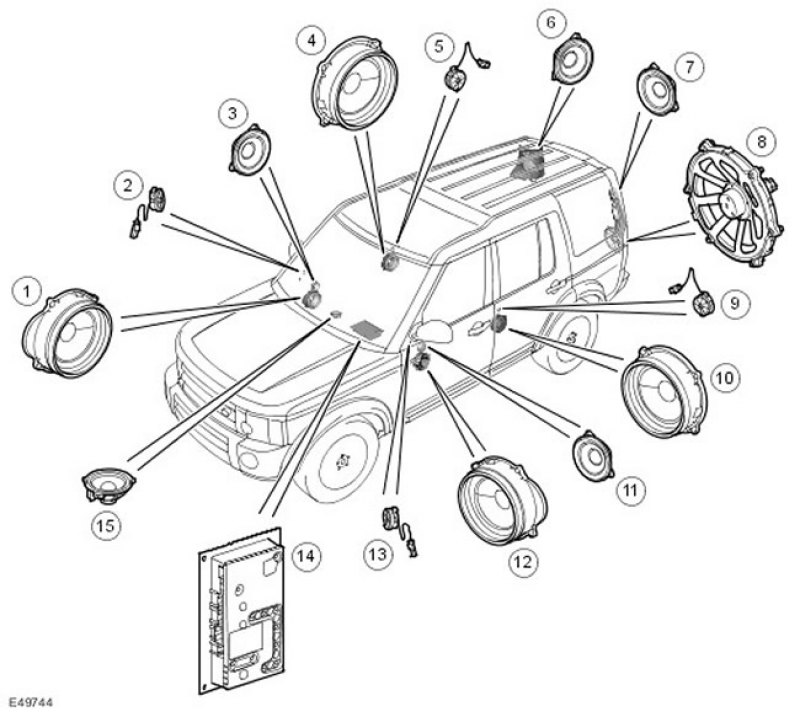

Расположение динамиков аудиосистемы класса "Premium" Harman /Kardon LOGIC7
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Передний правый низкочастотный динамик |
| 2 | - | Передний правый высокочастотный динамик |
| 3 | - | Передний правый среднечастотный динамик |
| 4 | - | Задний правый средне-/низкочастотный динамик |
| 5 | - | Задний правый высокочастотный динамик |
| 6 | - | Задний правый динамик объемного звучания |
| 7 | - | Задний левый динамик объемного звучания |
| 8 | - | Сабвуфер |
| 9 | - | Задний левый высокочастотный динамик |
| 10 | - | Задний левый средне-/низкочастотный динамик |
| 11 | - | Передний левый среднечастотный динамик |
| 12 | - | Передний левый низкочастотный динамик |
| 13 | - | Передний левый высокочастотный динамик |
| 14 | - | Усилитель класса "Premium" |
| 15 | - | Передний центральный динамик |

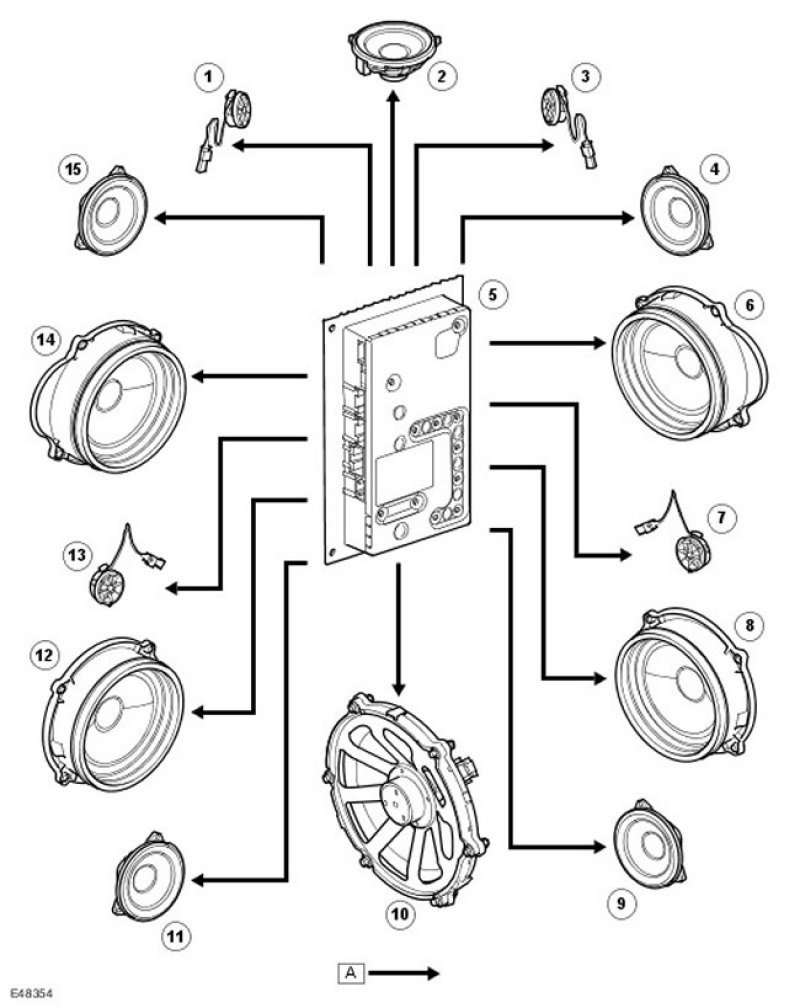

Схема управления динамиками аудиосистемы класса "Premium" Harman /Kardon LOGIC7
Примечание: A = Проводная связь
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Передний левый высокочастотный динамик |
| 2 | - | Передний центральный динамик |
| 3 | - | Передний правый высокочастотный динамик |
| 4 | - | Передний правый среднечастотный динамик |
| 5 | - | Усилитель класса "Premium" |
| 6 | - | Передний правый низкочастотный динамик |
| 7 | - | Задний правый высокочастотный динамик |
| 8 | - | Задний правый средне-/низкочастотный динамик |
| 9 | - | Задний правый динамик объемного звучания |
| 10 | - | Сабвуфер |
| 11 | - | Задний левый динамик объемного звучания |
| 12 | - | Задний левый средне-/низкочастотный динамик |
| 13 | - | Задний левый высокочастотный динамик |
| 14 | - | Передний левый низкочастотный динамик |
| 15 | - | Передний левый среднечастотный динамик |
Динамики аудиосистемы класса «Premium» Harman /Kardon LOGIC7 управляются усилителем, расположенным под правым передним сиденьем автомобиля. Усилитель с выходной мощностью 600 Вт (12 х 50 Вт) находится под управлением объединенного головного блока аудиосистемы (IHU) через шину MOST.
Элементы системы:
- Объединенный головной блок аудиосистемы (IHU)
- Два среднечастотных динамика в передних дверях (по одному с каждой стороны)
- Два низкочастотных динамика в передних дверях (по одному с каждой стороны)
- Два высокочастотных динамика в передних дверях (по одному с каждой стороны)
- Два средне-/низкочастотных динамика в задних дверях (по одному с каждой стороны)
- Два высокочастотных динамика в задних дверях (по одному с каждой стороны)
- Сабвуфер, расположенный в нижней части багажного отделения
- Два задних динамика объемного звучания
- Один центральный динамик, расположенный в центре панели приборов
- Усилитель класса "Premium"
