Снятие
Внимание: Новый аудиоблок поставляется с установленной транспортировочной пластиной. Перед установкой аудиоблока транспортировочную пластину необходимо снять.
1. Снимите консоль панели приборов. Для получения дополнительной информации обратитесь к Консоль панели приборов (76.25.03)

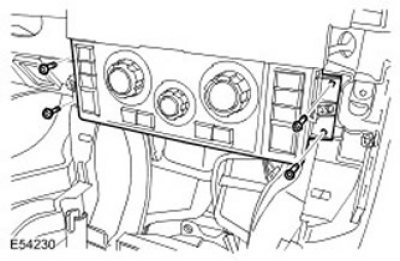

2. Снимите панель управления системы климат-контроля. Выверните 4 болта Torx.

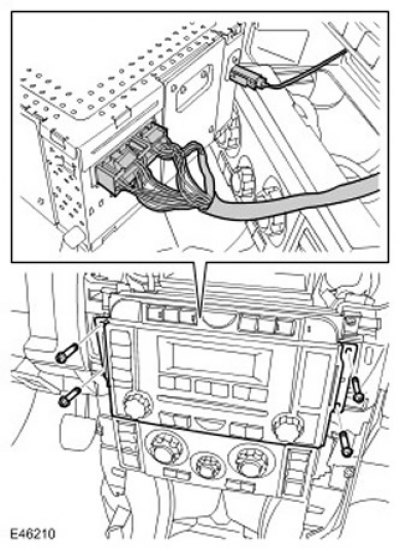

3. Снимите аудиоблок.
- Выверните 4 болта Torx.
- Отсоедините 2 электрических разъёма.
- Отсоедините антенный кабель.
Установка
1.
Внимание: Новый аудиоблок поставляется с установленной транспортировочной пластиной. Перед установкой аудиоблока транспортировочную пластину необходимо снять.
Установите аудиоблок.
- Подсоедините антенный кабель.
- Подсоедините электрические разъёмы.
- Заверните винты Torx.
2. Установите панель управления системы климат-контроля. Заверните винты Torx.
3. Установите консоль панели приборов. Для получения дополнительной информации обратитесь к Консоль панели приборов (76.25.03)
4. Настройте конфигурацию нового аудиоблока с помощью T4.
