Снятие
1.
Предостережение: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Приподнимите и подоприте автомобиль.
2. Снимите панель радиатора. Выверните 4 болта.
3. Снимите брызговик правого переднего крыла. Снимите 4 зажима.
4. Снимите брызговик левого переднего крыла. Снимите 4 зажима.
5.
Примечание: Убедитесь, что система рулевого управления установлена строго прямо.

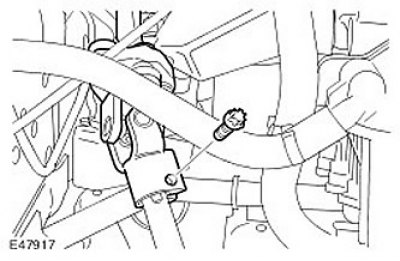

Отсоедините карданный шарнир от рулевого механизма. Выверните болт и отбракуйте его.
6.
Примечание: Показана левая сторона, для правой стороны аналогично.
Отсоедините оба шаровых шарнира наконечников рулевых тяг.
- Отпустите контр гайку.
- Отсоедините обе рулевые тяги от наконечников, отметьте количество оборотов для установки.
7. Отсоедините магистрали высоко го давления от механизма усилителя рулевого управления.
- Выверните болт.
- Положите гигроскопическую ткань для впитывания пролитой жидкости.
- Снимите и отбракуйте уплотнительные кольца.

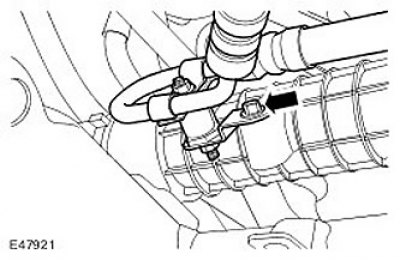

8. Снимите магистраль высокого давления рулевого механизма. Выверните болт.
9. Снимите рулевой механизм.
- Выверните 2 болта и отбракуйте корончатые гайки.
- С посторонней помощью осторожно поверните и снимите рулевой механизм.
Установка
1. С посторонней помощью установите рулевой механизм.
- Очистите контактные поверхности деталей.
- Затяните болты (момент затяжки 175 Нм).
2.
Примечание: Не вворачивайте болт опорно го кронштейна, пока не будут затянуты соединения рулевого механизма.
Установите магистраль высокого давления рулевого механизма.
3.
Примечание: Смажьте уплотнения чистой рабочей жидкостью усилителя рулевого управления.
Присоедините магистрали высоко го давления рулевого механизма.
- Очистите контактные поверхности деталей.
- Установите новые уплотнительные кольца.
4. Установите опорный кронштейн магистрали усилителя рулевого управления. Затяните болт с моментом 10 Нм.
5. Присоедините шаровые шарниры наконечников рулевых тяг.
- Подсоедините обе рулевые тяги со гласно ранее отмеченному положению.
- Затяните контр гайку на рулевой тяге.
6. Присоедините карданный шарнир к рулевому механизму. Вверните новый самостопорящийся болт и затяните усилием 25 Нм.
7. Установите панель радиатора. Вверните 4 болта и затяните их с моментом 10 Нм.
8. Установите брызговик левого переднего крыла.
9. Установите брызговик правого переднего крыла.
10. Залейте рабочую жидкость в систему усилителя рулевого управления и удалите из системы воздух. Для получения дополнительной информации обратитесь к Заполнение системы усилителя рулевого управления и удаление из нее воздуха.
11. Отрегулируйте углы установки передних колес.
