Специальный инструмент
 Устройство для демонтажа модуля подушки безопасности водителя 501-106 |
Снятие
Предостережение: Прежде чем приступить к выполнению любых работ с системой SRS, необходимо внимательно прочитать соответствующую информацию.
Предостережение: Перед началом работ с системой SRS всегда отсоединяйте оба провода от аккумуляторной батареи. В первую очередь отсоедините кабель "массы". Никогда не подсоединяйте аккумуляторную батарею с нарушением полярности.
Примечание: Если требуется замена компонентов системы SRS, то необходимо записать штриховой код новой детали.
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Обезопасьте систему SRS. Для получения дополнительной информации обратитесь к Стандартные технические приемы, используемые на станции технического обслуживания.

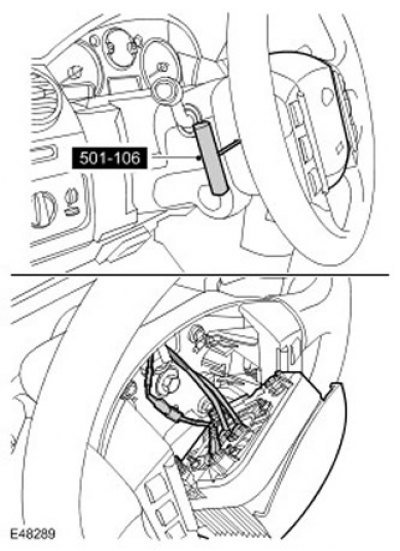

3. Снимите модуль подушки безопасности водителя.
- С помощью специального инструмента освободите зажим.
- Повторите описанную выше процедуру с другой стороны.
- Отсоедините провод "массы".
- Освободите зажимы и отсоедините 2 электрических разъема.
Установка
1.
Предостережение: Устройства системы SRS имеют уникальные электрические разъемы. ЗАПРЕЩАЕТСЯ прилагать усилие при соединении разъемов или пытаться соединять неподходящие разъемы.
Установите модуль подушки безопасности водителя.
- Подсоедините провод "массы".
- Подсоедините электрические разъемы.
2.
Предостережение: Об установке модуля подушки безопасности водителя свидетельствуют два щелчка: каждая из двух пружин производит по одному щелчку. Края модуля должны располагаться заподлицо с рулевым колесом.
Установите модуль подушки безопасности водителя.
- Выровняйте модуль относительно рулевого колеса.
- Убедитесь. что находящиеся за модулем провода не защемлены.
- Выровняйте установочные штифты и пружины.
