Снятие
1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите переднее крыло. Для получения дополнительной информации обратитесь к Крыло (76.10.24)
3. Снимите панель защелки капота. Для получения дополнительной информации обратитесь к Панель защелки капота (76.16.22)
4. Снимите радиатор. Для получения дополнительной информации обратитесь к Радиатор (26.40.01)
5. Снимите расширительный бачок радиатора системы охлаждения. Для получения дополнительной информации обратитесь к Расширительный бачок системы охлаждения (26.15.01)
6. Левая сторона: Снимите бачок рабочей жидкости усилителя рулевого управления. Для получения дополнительной информации обратитесь к Бачок усилителя рулевого управления -2.7L Diesel (57.15.08)
7. Снимите капот.
8. Снимите обе стойки капота.
9. Снимите жгут электропроводки капота.
10. Снимите оба рычага стеклоочистителя со щетками.
11. Снимите панель смесительной камеры. Для получения дополнительной информации обратитесь к Накопительная камера (80.15.62)
12. Левая сторона: Снимите аккумуляторную батарею.
13. Снимите жгут электропроводки.
14. Правая сторона: Освободите модулятор ABS.
15. Снимите воздушный фильтр. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)
16. Снимите изоляцию с наружной переборки.
17. Левая сторона: Снимите модуль топливного подогревателя охлаждающей жидкости. Для получения дополнительной информации обратитесь к Дополнительный отопитель (универсального действия), работающий на топливе (80.40.01)
18. Левая сторона: Снимите распределительный блок аккумуляторной батареи. Для получения дополнительной информации обратитесь к Коробка соединений аккумулятора (BJB) -2.7L Diesel (86.70.55)

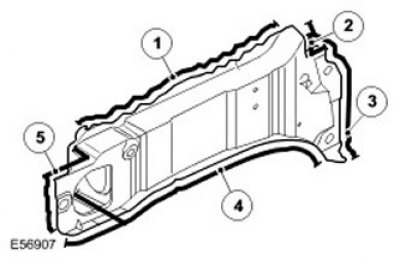

19.
| Наименование пункта | Описание |
| 1 | 14 точечных сварных швов. |
| 2 | 2 сварных шва МИА. |
| 3 | 11 сварных швов МИА - пробочных сварных швов. |
| 4 | 19 сварных швов МИА - пробочных сварных швов. |
| 5 | 5 сварных швов МИА - пробочных сварных швов. |
20. Дополнительные сведения:
- Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
Установка
1. Монтаж выполняется в обратной к демонтажу последовательности.
