Снятие
Примечание: В панели люка предусмотрено усиление проема крыши.
Примечание: В ходе данной процедуры выполняется демонтаж панели люка. В моделях с фиксированной крышей процедура аналогична.
1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите оба модуля боковых подушек безопасности. Для получения дополнительной информации обратитесь к Модуль верхней боковой подушки безопасности (76.74.40)
3. Снимите лобовое стекло. Для получения дополнительной информации обратитесь к Лобовое стекло (76.81.01)
4. Снимите оба задних неопускных стекла. Для получения дополнительной информации обратитесь к Стекло окна задней боковой части кузова (76.81.20)
5. Если применимо, снимите панель люка. Для получения дополнительной информации обратитесь к Люк крыши (76.84.01)
Статья перепечатана отсюда (autoinstruction.ru)
6. Если применимо, снимите стекло панели люка. Для получения дополнительной информации обратитесь к Стеклянная панель крыши (76.81.05)
7. Снимите оба передних сиденья. Для получения дополнительной информации обратитесь к Переднее сиденье (78.10.44/99)
8. Снимите заднее сиденье. Для получения дополнительной информации обратитесь к Заднее сиденье - В комплектацию автомобиля входит: Сиденье с разделением 60/40 (78.10.70/78.10.71)
9. Освободите жгут электропроводки от обеих передних стоек кузова.
10. Освободите жгут электропроводки от крыши.
11. Снимите дверь багажного отделения.
12. Снимите оба уплотнения проемов передней и задней дверей.
13. Снимите уплотнение проема задней двери.
14. Снимите преднатяжители ремней безопасности обоих передних сидений. Для получения дополнительной информации обратитесь к Механизм втягивания переднего ремня безопасности (76.73.13)
15. Снимите оба преднатяжителя ремней безопасности сидений второго ряда. Для получения дополнительной информации обратитесь к Механизм втягивания ремня безопасности сиденья второго ряда (76.73.23)
16. Если применимо, снимите оба преднатяжителя ремней безопасности сидений третьего ряда. Для получения дополнительной информации обратитесь к Механизм втягивания ремня безопасности сиденья третьего ряда (76.73.28)
17. Освободите ковровое покрытие.
18. Снимите облицовку багажного отделения.
19. Снимите ковровое покрытие багажного отделения.

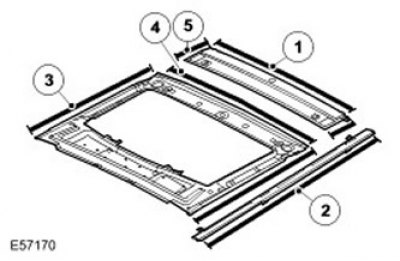

| Наименование пункта | Описание |
| 1 | 33 точечных сварных шва. |
| 2 | 31 точечный сварной шов (правая сторона симметрична левой). |
| 3 | 43 точечных сварных шва. |
| Наименование пункта | Описание |
| 1 | 12 пробочных сварных швов и 27 точечных сварных швов. |
| 2 | 7 пробочных сварных швов и 40 точечных сварных швов (правая сторона симметрична левой). |
| 3 | 23 точечных сварных шва. |
| 4 | 32 точечных сварных шва. |
| 5 | 4 пробочных сварных шва. (Правая сторона симметрична левой.) |
22. Дополнительные сведения:
- Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
Установка
1. Монтаж выполняется в обратной к демонтажу последовательности.
