Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите панель смесительной камеры. Для получения дополнительной информации обратитесь к Накопительная камера (80.15.62)
3. Снимите фару в сборе. Для получения дополнительной информации обратитесь к Фара в сборе (86.40.49)
4. Снимите брызговик крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)
5. Снимите молдинг крыла. Для получения дополнительной информации обратитесь к Накладка переднего крыла (76.43.54)
6. Снимите нижний молдинг крыла. Освободите 4 зажима.

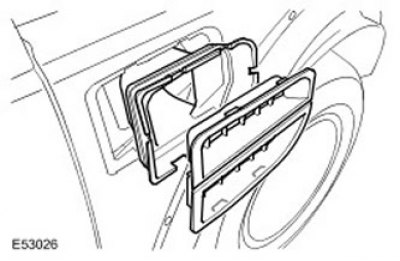

7. Снимите решетку воздухозаборника на крыле.
- Освободите 4 зажима.
- Снимите воздуховод.

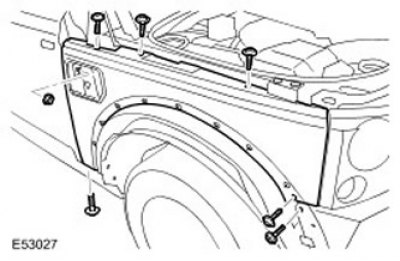

8. Снимите переднее крыло.
- Выверните 6 болтов с головкой Torx.
- Выверните гайку.
9.
Примечание: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

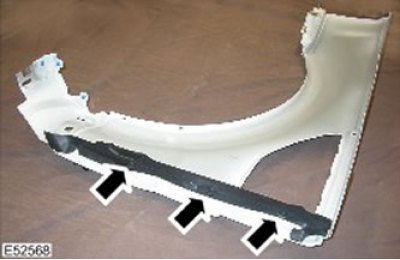

Снимите заднюю облицовку крыла. Снимите 3 зажима.
Установка
1. Установите заднюю облицовку крыла. Введите в зацепление 3 фиксатора.
2. Установите переднее крыло.
- Вверните болты и затяните их (момент затяжки 10 Нм).
- Заверните гайку (момент затяжки 10 Нм).
3. Установите решетку воздухозаборника на крыле. Установите воздуховод.
4. Установите нижний молдинг крыла. Введите в зацепление фиксаторы.
5. Установите молдинг крыла. Для получения дополнительной информации обратитесь к Накладка переднего крыла (76.43.54)
6. Установите брызговик крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)
7. Установите фару в сборе. Для получения дополнительной информации обратитесь к Фара в сборе (86.40.49)
8. Установите панель смесительной камеры. Для получения дополнительной информации обратитесь к Накопительная камера (80.15.62)
9. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
