Разборка
1. Установите двигатель на подходящий моторный стенд.

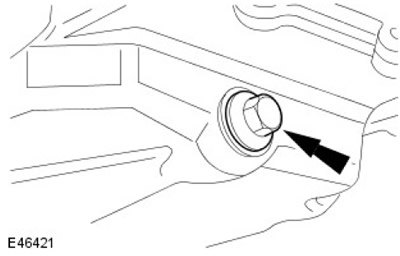

2. Слейте моторное масло.
- Поставьте емкость для сбора моторного масла.
- Извлеките сливную пробку.
- Дайте моторному маслу стечь.

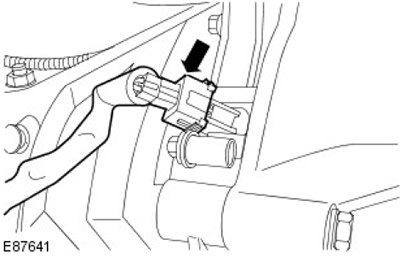

3. Рассоедините электрический разъем датчика положения коленчатого вала (CKP).

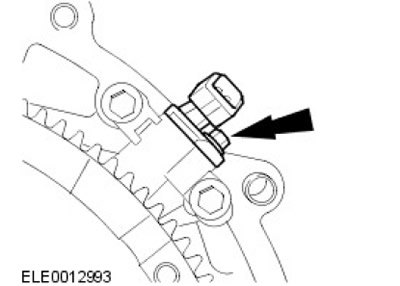

4. Снимите датчик СКР. Выверните болт.

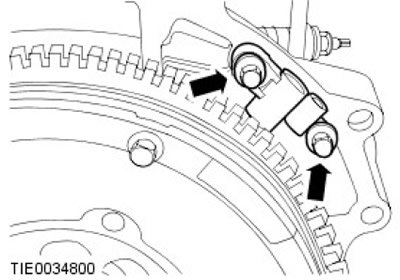

5. Снимите кронштейн датчика CKP. Выверните два болта.
6.

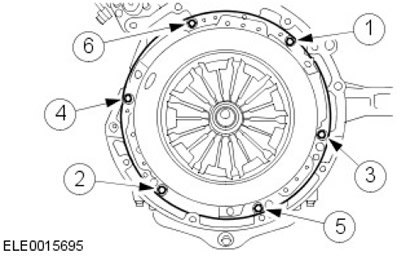

Внимание: Отпустите болты нажимного диска сцепления, вывинчивая на два оборота за раз в указанной последовательности.
Снимите ведомый и нажимной диски сцепления. Выверните 6 болтов.

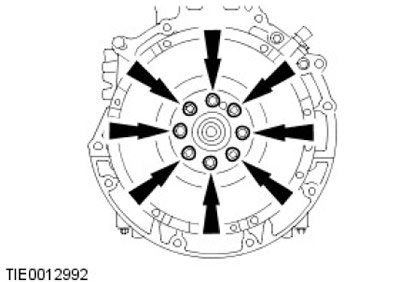

7. Снимите маховик. Выверните и отбракуйте 8 болтов.

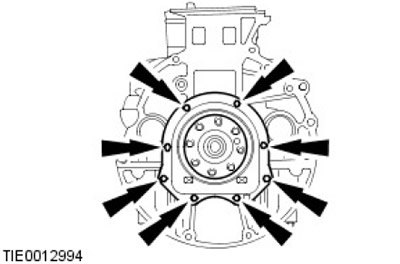

8. Снимите и отбракуйте задний сальник коленчатого вала. Выверните 8 болтов.

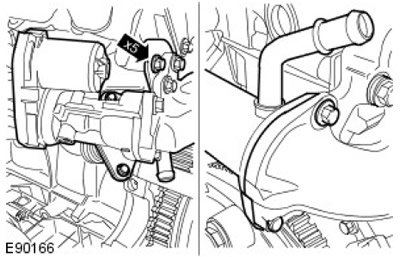

9. Установите клапан EGR в сборе с теплообменником.
- Отсоедините электрический разъем клапана EGR.
- Выверните 5 болтов.
- Отбракуйте две прокладки.

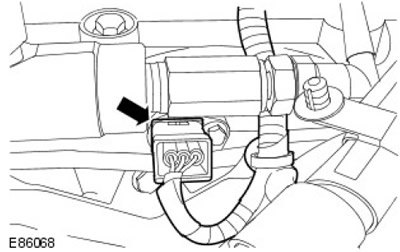

10. Отсоедините электрический разъем датчика положения распределительного вала (CMP).

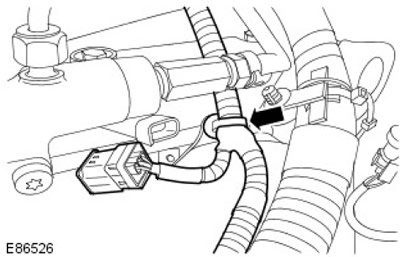

11. Высвободите жгут электропроводки двигателя. Освободите зажим.
12.
iПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

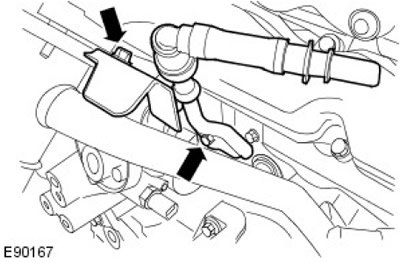

Снимите питающий топливопровод топливного насоса высокого давления. Выверните болт.

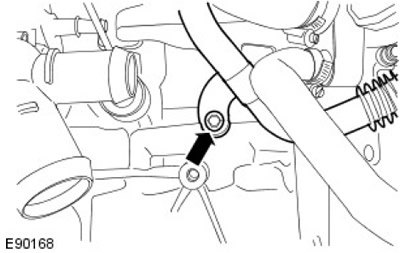

13. Освободите выпускную трубку клапана EGR. Выверните болт.

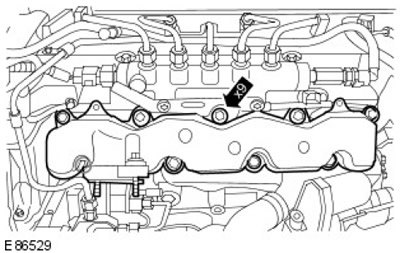

14. Снимите выпускную трубку клапана EGR и впускной коллектор в сборе.
- Полностью ослабьте 9 болтов.
- Снимите восемь уплотнений и отбракуйте их.

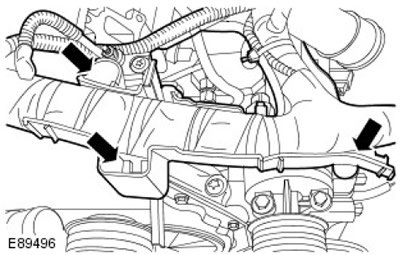

15. Высвободите жгут электропроводки двигателя. Отпустите 3 зажима.

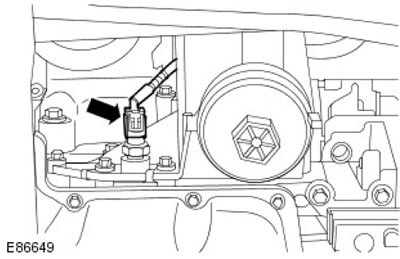

16. Отсоедините электрический разъем датчика давления моторного масла (ЕОР).

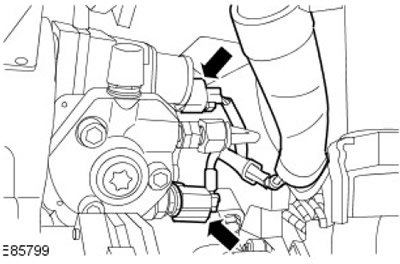

17. Отсоедините электрические разъемы клапана дозирования топлива и датчика температуры топлива.

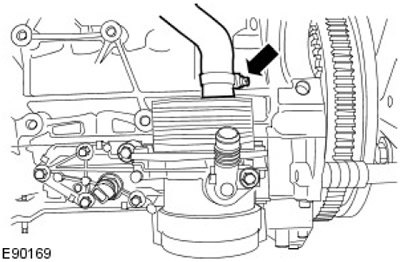

18. Отсоедините шланг охлаждающей жидкости. Освободите зажим.

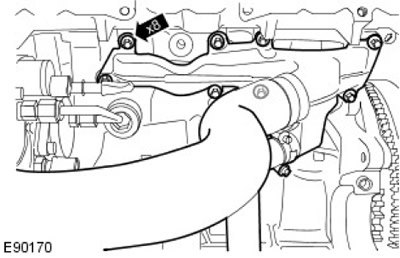

19. Освободите коллектор охлаждающей жидкости.
- Выверните 8 болтов.
- Снимите прокладку и отправьте ее на утилизацию.

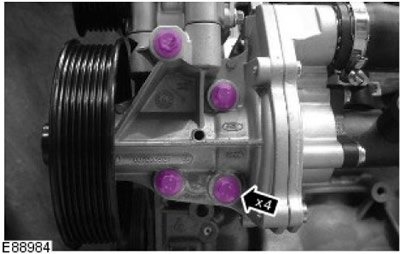

20. Высвободите насос охлаждающей жидкости.
- Выверните 4 болта.
- Снимите прокладку и отправьте ее на утилизацию.
21. Снимите насос охлаждающей жидкости и коллектор охлаждающей жидкости в сборе.

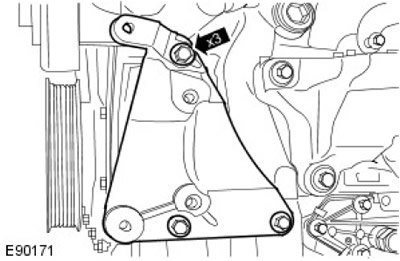

22. Снимите кронштейн насоса усилителя рулевого управления. Выверните 3 болта.

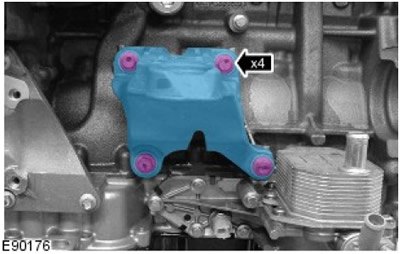

23. Снимите левый кронштейн опоры двигателя. Выверните 4 болта.
24.
Внимание: Заглушите все отверстия. Используйте новые колпачки.

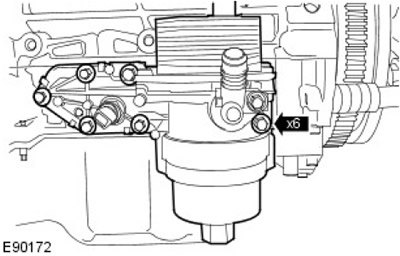

Снимите корпус масляного фильтра в сборе.
- Выверните 6 болтов.
- Снимите прокладку и отправьте ее на утилизацию.

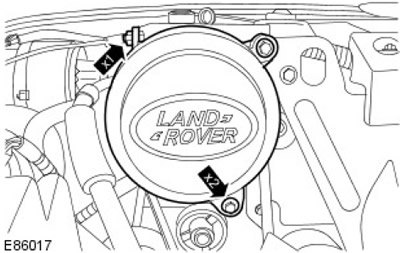

25. Снимите кожух шкива компрессора кондиционера.
- Выверните два болта.
- Снимите гайку.
- Снимите ремень привода вспомогательных агрегатов.

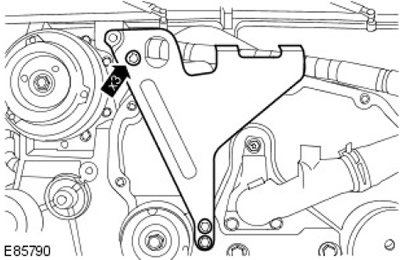

26. Снимите кронштейн для подъема двигателя. Выверните 3 болта.

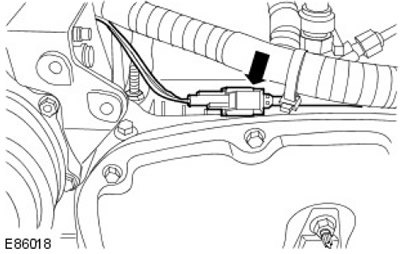

27. Отсоедините электрический разъем компрессора кондиционера.

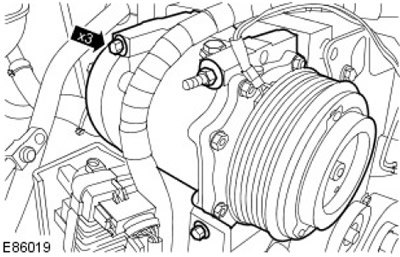

28. Снимите компрессор кондиционера. Выверните 3 болта.

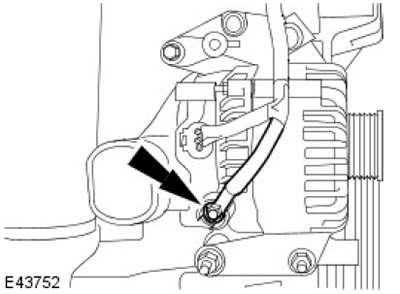

29. Отсоедините положительный кабель аккумуляторной батареи от генератора. Снимите гайку.

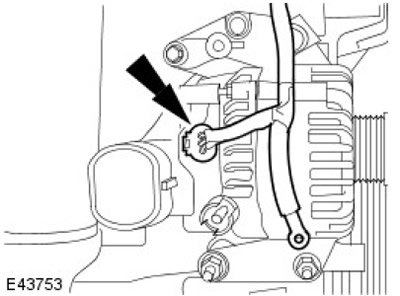

30. Отсоедините электрический разъем генератора.

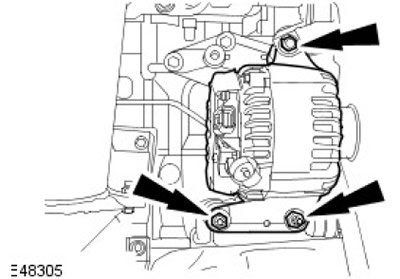

31. Снимите генератор. Выверните 3 болта.

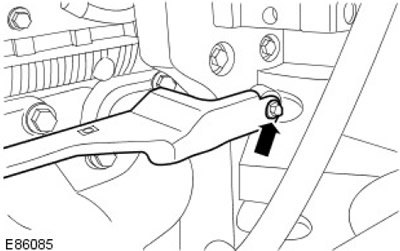

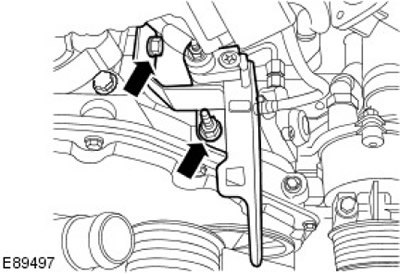

32. Освободите кронштейн теплозащитного экрана турбокомпрессора. Выверните болт.

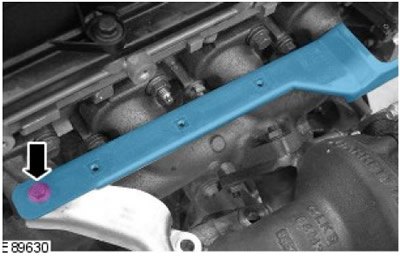

33. Снимите кронштейн теплозащитного экрана турбокомпрессора. Выверните болт.

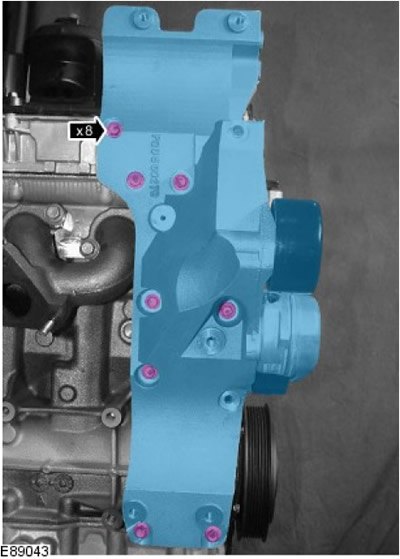

34. Снимите опорный кронштейн генератора. Выверните 8 болтов.

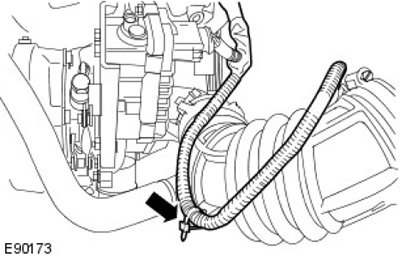

35. Высвободите жгут электропроводки датчика массового расхода воздуха (MAF). Обрежьте хомут.

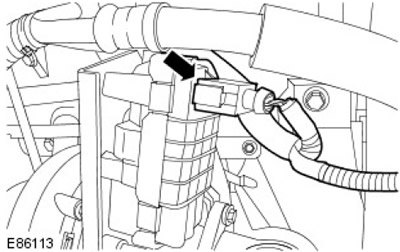

36. Отсоедините электрический разъем привода турбокомпрессора.

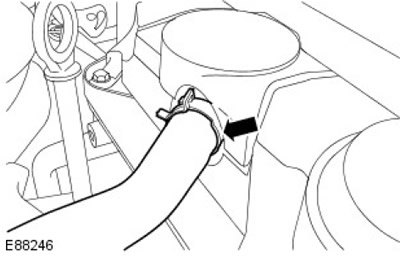

37. Отсоедините трубопровод сапуна. Освободите зажим.
38.
Внимание: Заглушите все отверстия. Используйте новые колпачки.

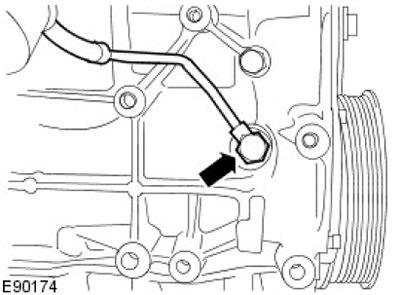

Отсоедините питающий маслопровод турбокомпрессора.
- Выверните полый болт.
- Снимите уплотнительные шайбы и отбракуйте их.
39.
Внимание: Заглушите все отверстия. Используйте новые колпачки.

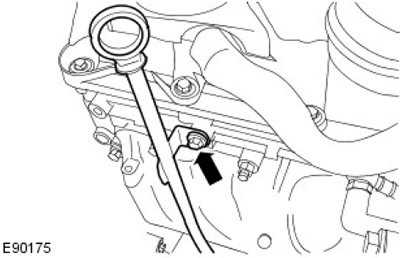

Снимите трубку указателя уровня масла и указатель уровня масла.
- Выверните болт.
- Отсоедините жгут электропроводки.
- Снимите уплотнительное кольцо и отправьте его на утилизацию.

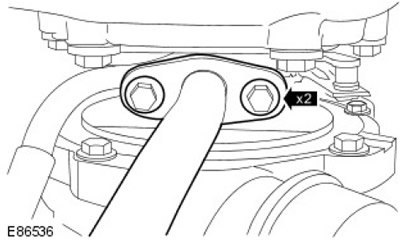

40. Отсоедините возвратный маслопровод турбокомпрессора.
- Выверните два болта.
- Снимите прокладку и отправьте ее на утилизацию.

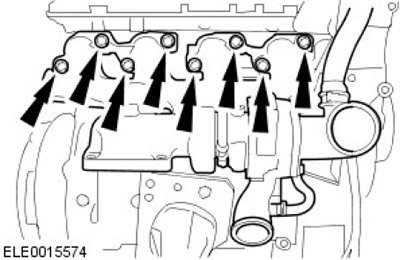

41. Снимите выпускной коллектор в сборе с турбокомпрессором.
- Отверните две гайки и отбракуйте их.
- Выверните 6 болтов.
- Снимите прокладку и отправьте ее на утилизацию.

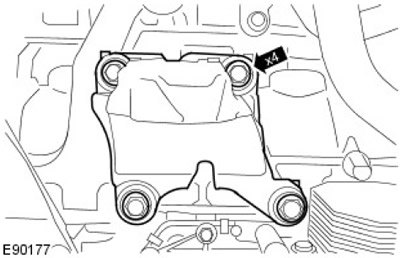

42. Снимите кронштейн правой опоры двигателя. Выверните 4 болта.
43.
Внимание: Заглушите все отверстия. Используйте новые колпачки.

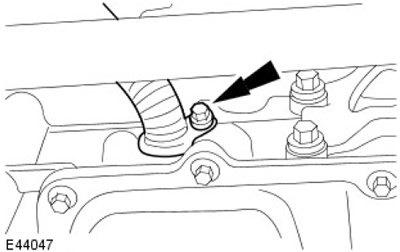

Снимите возвратный маслопровод турбокомпрессора.
- Выверните болт.
- Снимите хомут.
- Снимите уплотнительное кольцо и отправьте его на утилизацию.

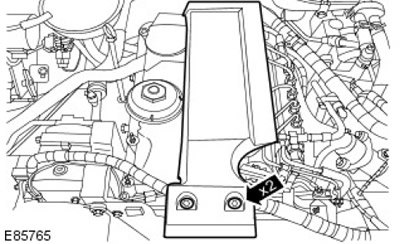

44. Снимите кожух двигателя. Выверните два болта.

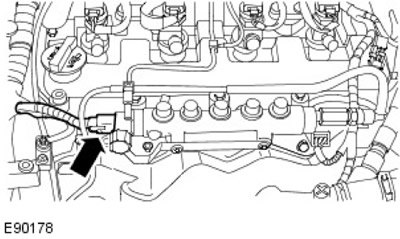

45. Отсоедините электрический разъем датчика давления в топливном коллекторе (FRP).

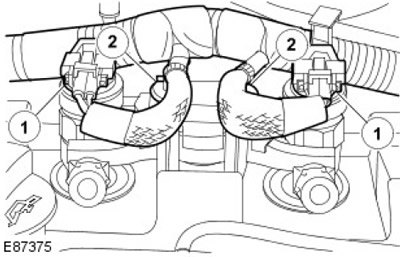

46. Отсоедините четыре электрических разъема форсунок.
- Отсоедините жгут электропроводки форсунок.
- Отпустите 7 зажимов.
47. Установите опорный кронштейн жгута электропроводки двигателя.
- Снимите гайку.
- Выверните болт.

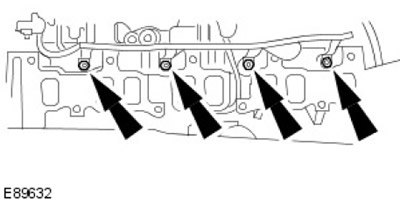

48. Освободите жгут электропроводки свечей подогрева. Отверните четыре гайки.
49. Снимите жгут электропроводки двигателя.
50.
Внимание: Заглушите все отверстия. Используйте новые колпачки.

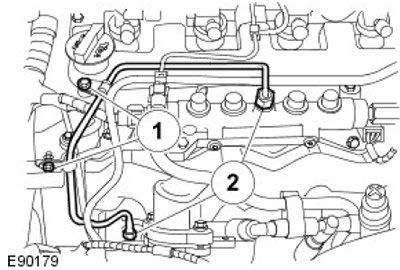

Снимите питающий топливопровод высокого давления и отбракуйте его. Отпустите два зажима.
51.
Внимание: Заглушите все отверстия. Используйте новые колпачки.

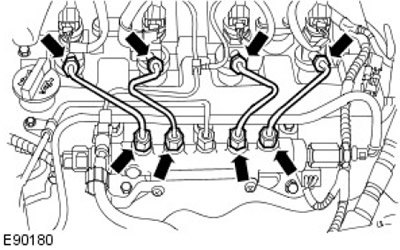

Снимите 4 топливопровода высокого давления питания форсунок и отбракуйте их.
52.
Внимание: Заглушите все отверстия. Используйте новые колпачки.

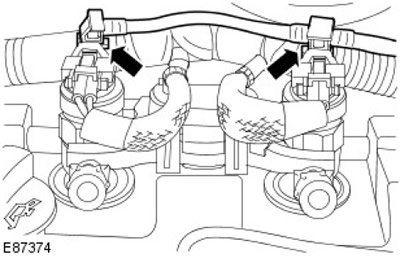

Отсоедините возвратный топливопровод форсунок. Снимите 4 зажима.

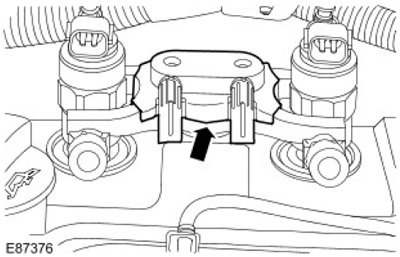

53. Снимите 2 крышки зажимов форсунок.

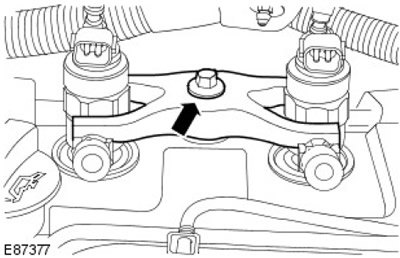

54. Снимите 2 зажима форсунки. Выверните два болта.

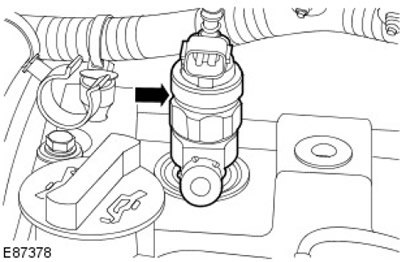

55. Снимите 4 форсунки. Снимите и отбракуйте уплотнительную шайбу.

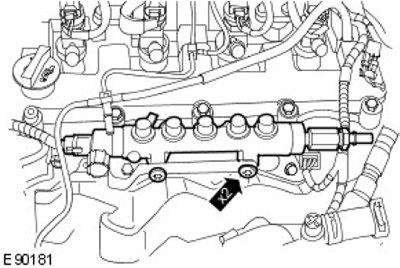

56. Снимите топливную рампу.
- Выверните два болта.
- Снимите кронштейн.

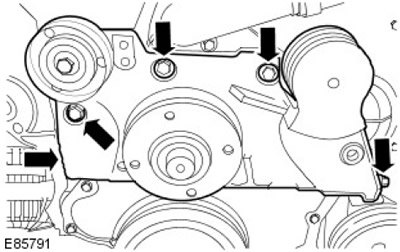

57. Снимите натяжной шкив ремня привода вспомогательного оборудования. Выверните 5 болтов.

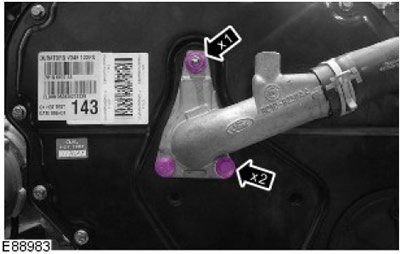

58. Снимите выпускной коленчатый патрубок охлаждающей жидкости блока цилиндров.
- Снимите гайку.
- Выверните два болта.
- Снимите уплотнительное кольцо и отправьте его на утилизацию.

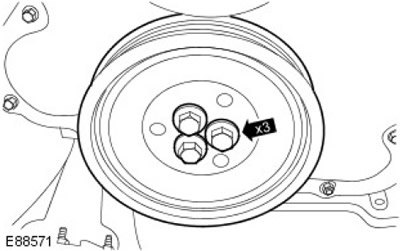

59. Снимите шкив коленчатого вала. Выверните и отбракуйте 3 болта.

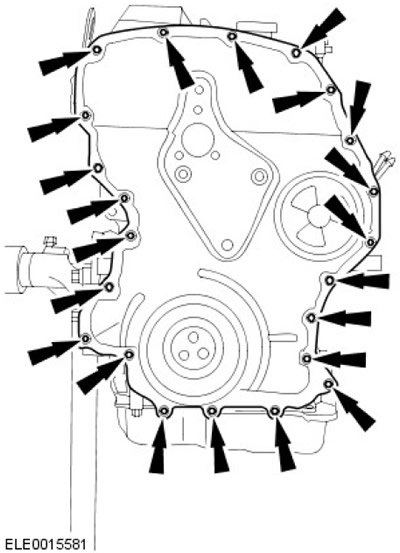

60. Используя подходящий инструмент, снимите и отбракуйте крышку ГРМ.
- Выверните 20 болтов.
- Отверните две гайки.

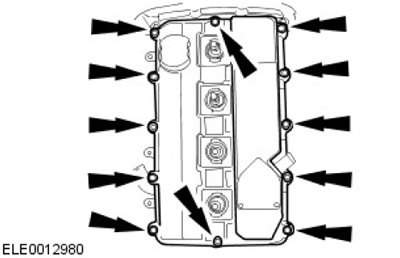

61. Снимите крышку головки цилиндров.
- Выверните 12 болтов.
- Снимите прокладку и отправьте ее на утилизацию.

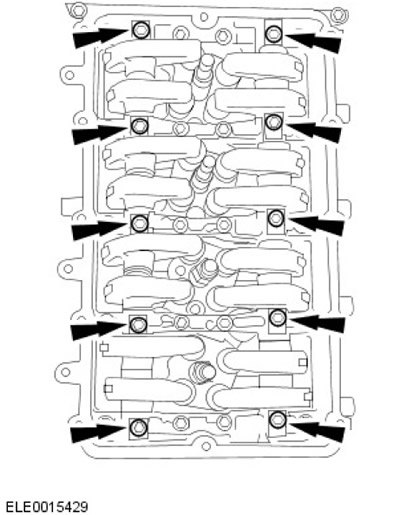

62. Снимите оси коромысел. Выверните и отбракуйте 10 болтов.
63. Ослабьте 6 болтов звездочки распределительного вала.

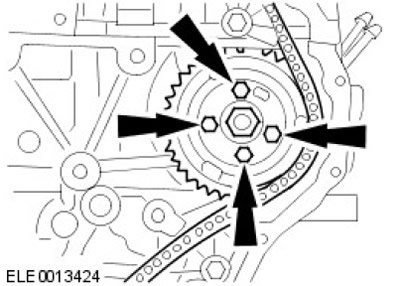

64. Ослабьте 4 болта звездочки ТНВД.

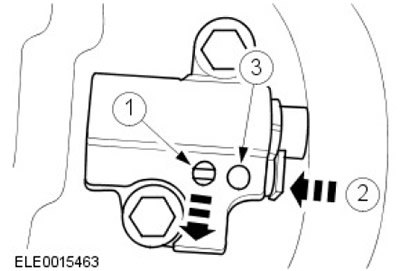

65. Ослабьте и зафиксируйте натяжитель цепи газораспределительного механизма.
- 1. Отведите собачку.
- 2. Вдавите фиксатор.
- 3. Вставьте штифт.

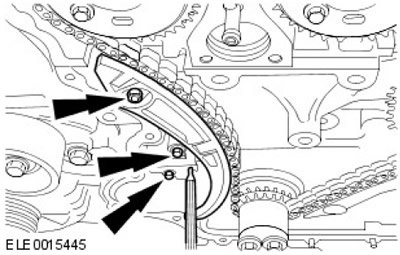

66. Снимите натяжитель цепи газораспределительного механизма и правую направляющую цепи газораспределительного механизма.
- Выверните два болта.
- Снимите гайку.

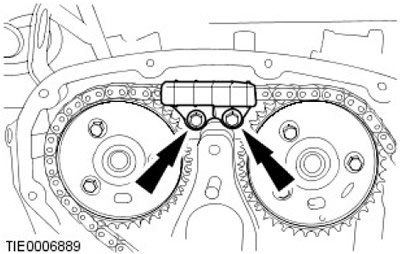

67. Снимите верхнюю направляющую цепи газораспределительного механизма. Выверните два болта.

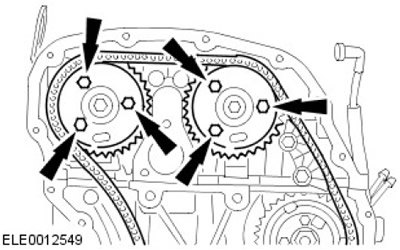

68. Снимите звездочки распределительных валов цепь привода газораспределительного механизма. Выверните 6 болтов.

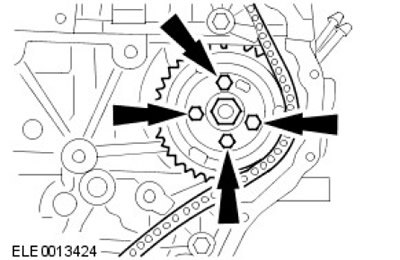

69. Снимите звездочку топливного насоса высокого давления. Выверните 4 болта.

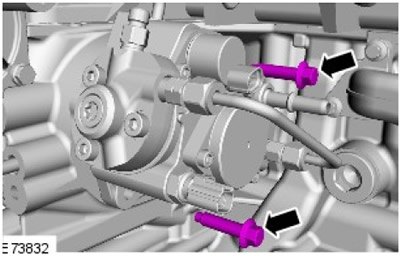

70. Снимите топливный насос высокого давления.
- Выверните два болта.
- Снимите уплотнительное кольцо и отправьте его на утилизацию.
71.

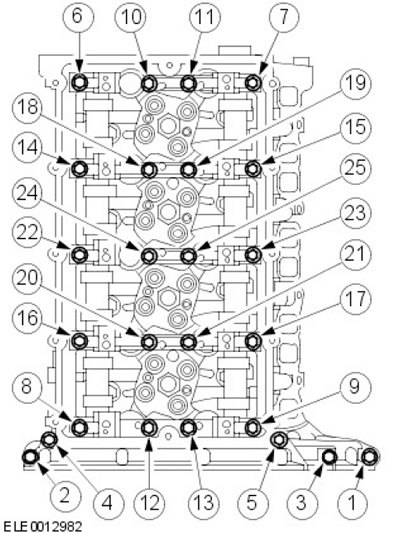

Внимание: Выверните болты в показанной последовательности. Несоблюдение этого требования может привести к повреждению автомобиля.
Снимите корпус распределительных валов. Выверните 25 болтов.

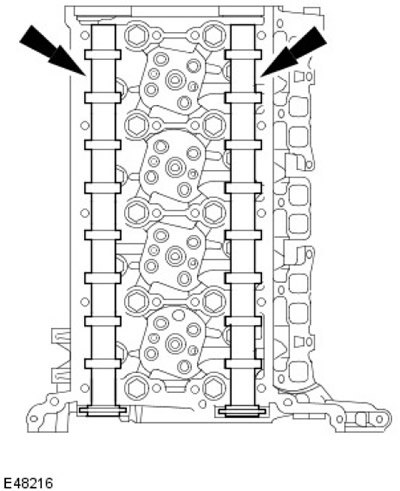

72. Снимите распределительные валы.
73.

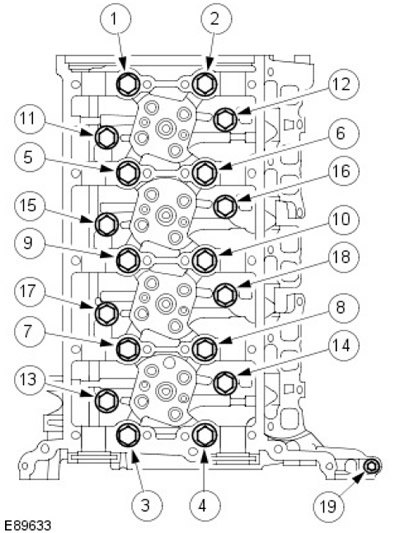

Внимание: Запрещается класть головку цилиндров лицевой поверхностью вниз. Несоблюдение этого требования может привести к повреждению автомобиля.
Снимите головку цилиндров.
- Снимите и отбракуйте болты с 1 по 18.
- Выверните болт 19.
- Снимите прокладку и отправьте ее на утилизацию.

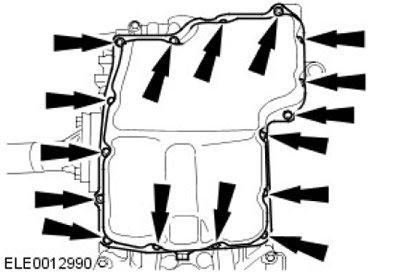

74. Снимите и отбракуйте масляный поддон.
- Выверните 11 болтов.
- Отверните 5 гаек.
- Выверните 5 шпилек.

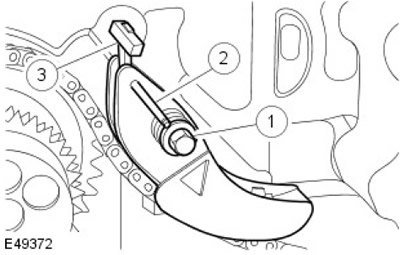

75. Снимите натяжитель цепи масляного насоса.
- 1. Вставьте болт и закрепите натяжитель.
- 2. Застопорьте натяжитель, для чего следует вставить штифт.
- 3. Снимите листовую пружину со шпильки.
- Выверните болт.

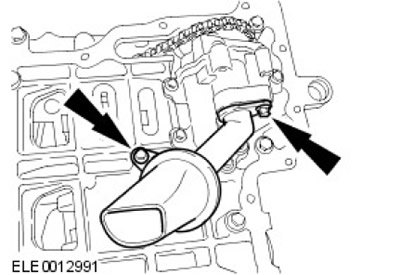

76. Снимите заборную трубку масляного насоса.
- Выверните два болта.
- Снимите уплотнительное кольцо и отправьте его на утилизацию.

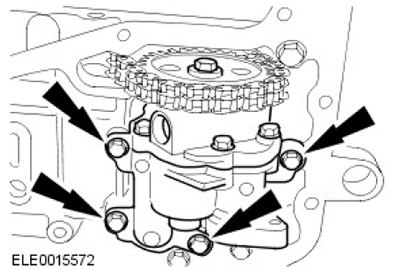

77. Снимите масляный насос.
- Выверните 4 болта.
- Отсоедините цепь от звездочки коленчатого вала.
78.

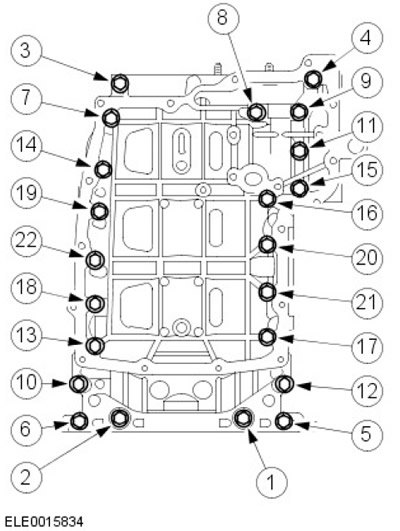

Внимание: Выворачивайте болты ступенчатой рамы в показанной последовательности.
Снимите ступенчатую раму.
- Выверните 22 болта.
- Отбракуйте прокладку.

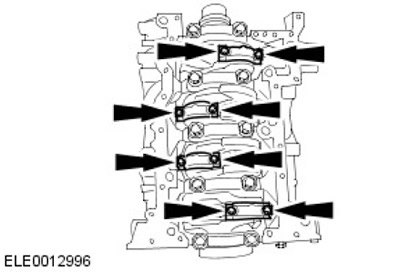

79. Снимите крышки подшипников шатунов. Выверните 8 болтов.
80. Снимите шатуны и поршни.

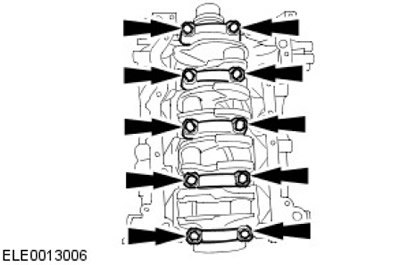

81. Снимите крышки коренных подшипников коленчатого вала. Выверните 10 болтов.
82. Снимите коленчатый вал.
- Снимите упорные кольца коленчатого вала.
- Снимите вкладыши коренных подшипников коленчатого вала.
