- Приводная шестерня в сборе
- Передняя крышка

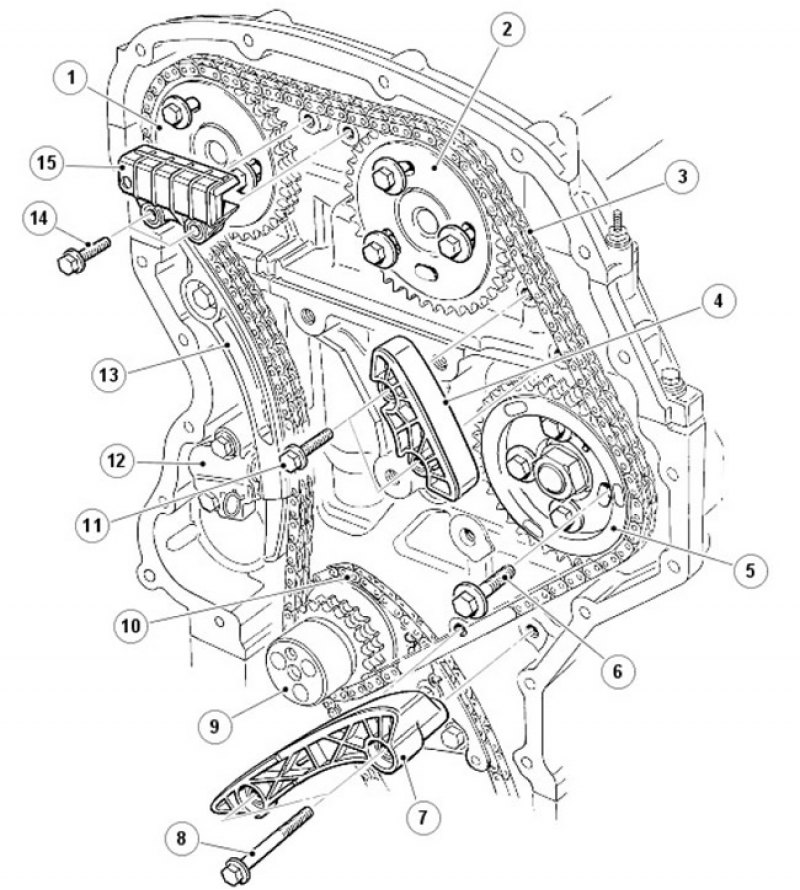

Приводная шестерня
| Поз. | № запасной части | Наименование |
| 1 | - | Звездочка выпускного вала |
| 2 | - | Звездочка впускного вала |
| 3 | - | Основная приводная цепь |
| 4 | - | Направляющая основной приводной цепи |
| 5 | - | Звездочка ТНВД |
| 6 | - | Болт (4 шт.) |
| 7 | - | Направляющая основной приводной цепи |
| 8 | - | Болт (2 шт.) |
| 9 | - | Звездочка коленчатого вала |
| 10 | - | Дополнительная приводная цепь |
| 11 | - | Болт (2 шт.) |
| 12 | - | Автоматический натяжитель |
| 13 | - | Рычаг натяжителя основной приводной цепи |
| 14 | - | Болт (4 шт.) |
| 15 | - | Направляющая основной приводной цепи |
Многозвенная основная приводная цепь передает вращение от звездочки коленвала к выпускному распределительному валу, впускному распределительному валу и ТНВД. Дополнительная приводная цепь передает вращение от звездочки коленвала к маслонасосу, расположенному в нижней части лестничной рамы.
Приводная звездочка крепится на коленчатом валу одним болтом, 3 болта фиксируют демпфер крутильных колебаний на коленвале через отверстия в приводной звездочке. Положение звездочек впускного и выпускного распределительных валов регулируется с помощью инструмента для втулок и регулировочного штифта. После установки в правильном положении 3 болта используются для крепления звездочек на распредвалах.
Каждая цепь имеет гидравлический натяжитель, работающий на моторном масле. Смазка основной цепи осуществляется через шприцевые трубки, расположенные в центре передней части блока цилиндров. Дополнительная цепь смазывается путем разбрызгивания масла, поступающего от лестничной рамы и из поддона картера. Натяжитель первичной цепи воздействует на поворотные гибкие пластины натяжителя. Натяжитель вторичной цепи воздействует непосредственно на цепь. Направляющие установлены с приводной стороны первичных цепей.

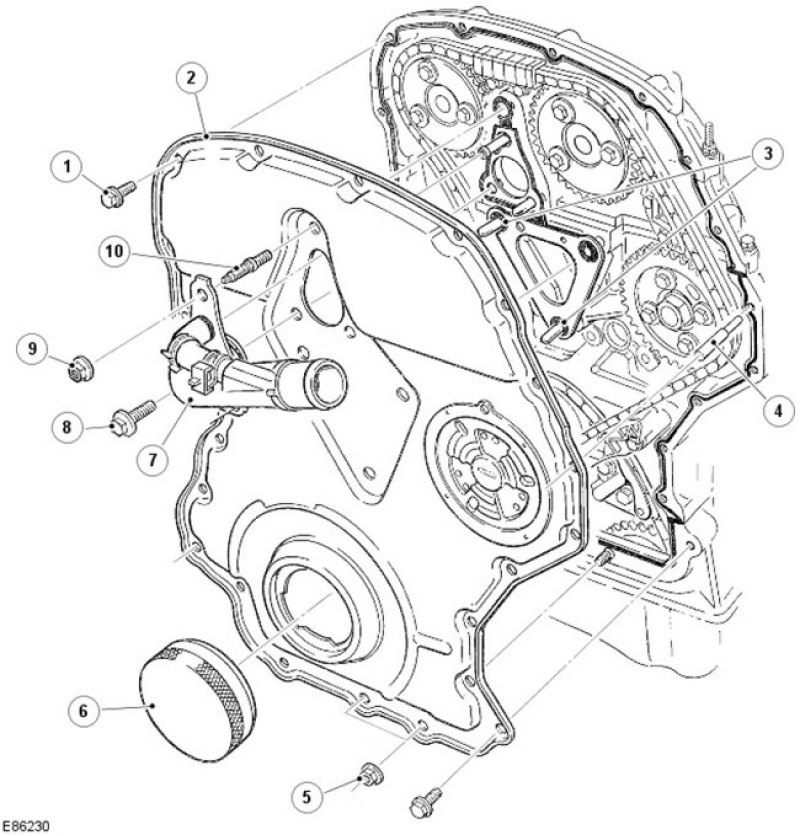

Передняя крышка
(Оригинал опубликован на онлайн-портале: www.AutoInstruction.ru)
| Поз. | № запасной части | Наименование |
| 1 | - | Болт (20 шт.) |
| 2 | - | Передняя крышка |
| 3 | - | Штифт |
| 4 | - | Направляющий палец |
| 5 | - | Гайка (2 шт.) |
| 6 | - | Центрирующий инструмент |
| 7 | - | Водовыпускное устройство |
| 8 | - | Болт (2 шт.) |
| 9 | - | Гайка |
| 10 | - | Шпилька |
Передняя крышка из штампованной стали крепится 20 болтами к передней части блока цилиндров, головке блока и лестничной раме, и уплотняется небольшим количеством силиконового герметика для вулканизации при комнатной температуре (RTV).
Для установки передней крышки требуется специальный инструмент, который вставляется в отверстие звездочки распредвала для центрирования крышки.
