Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи.
За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
2. Снимите турбокомпрессор.
За дополнительной информацией обратитесь к главе: Турбокомпрессор (303-04B Подача топлива и органы управления - турбокомпрессор - Дизельный двигатель ID4 2.4L, Снятие и установка).

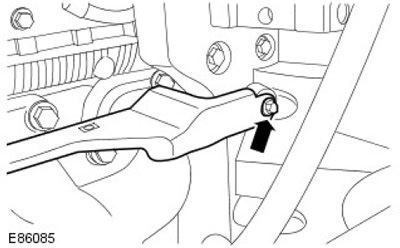

3. Снимите кронштейн теплозащитного экрана турбокомпрессора. Выверните болт.

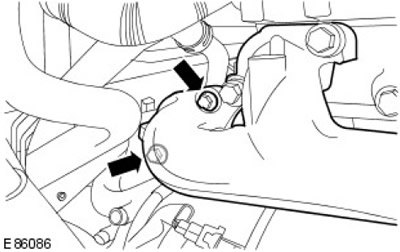

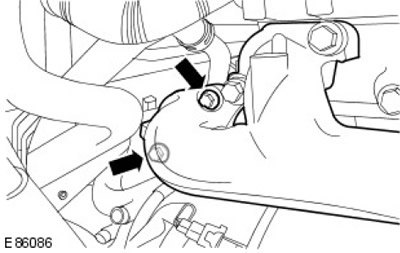

4. Выверните два болта крепления выпускного коллектора к теплообменнику рециркуляции отработавших газов (EGR).
5.
Внимание: Заглушите все отверстия. Используйте новые колпачки.

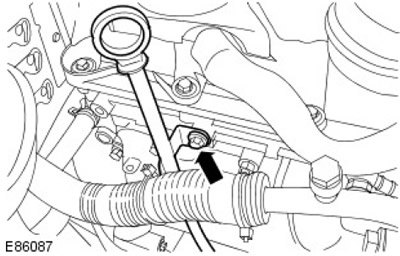

Снимите трубку указателя уровня масла и сам указатель. Снимите уплотнительное кольцо и отправьте его на утилизацию.
6.
Внимание: Заглушите все отверстия. Используйте новые колпачки.
Снимите выпускной коллектор.
- Выверните 6 болтов и отверните 2 гайки.

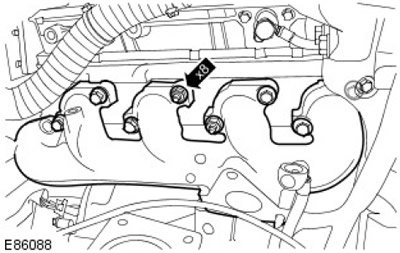

- Снимите прокладку выпускного коллектора и отбракуйте ее.

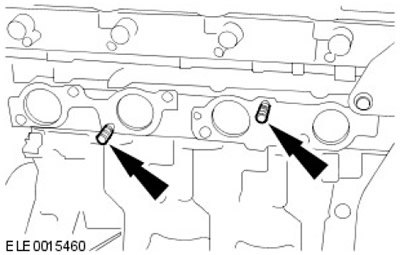

7. Выверните две шпильки выпускного коллектора и отбракуйте их.
Установка

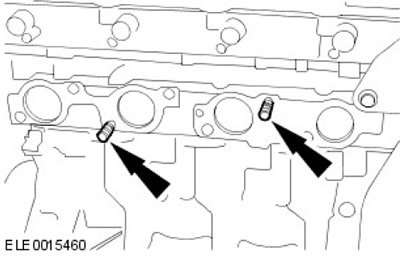

1. Установите новые шпильки выпускного коллектора. Затяните (момент затяжки 20 Нм).
2.
Примечание: Снимите и отбракуйте заглушки.
Примечание: Очистите контактные поверхности элементов.
Установите выпускной коллектор.
- Установите новую прокладку выпускного коллектора.

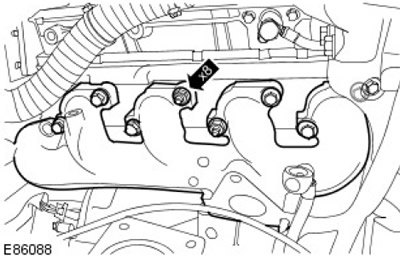

- Затяните (момент затяжки 40 Нм).
(Смотрите источник на портале Autoinstruction)
3.
Примечание: Снимите и отбракуйте заглушки.
Вставьте щуп указателя уровня масла и установите трубку указателя уровня масла.
- Установите уплотнительное кольцо.

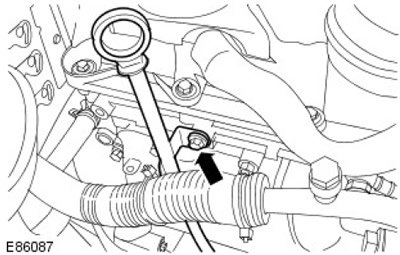

- Затяните (момент затяжки 23 Нм).
4. Установите болты крепления теплообменника EGR к выпускному коллектору. Затяните (момент затяжки 23 Нм).

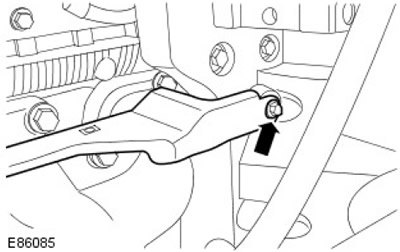

5. Установите кронштейн теплозащитного экрана турбокомпрессора. Затяните (момент затяжки 10 Нм).
6. Установите турбокомпрессор.
За дополнительной информацией обратитесь к главе: Турбокомпрессор (303-04B Подача топлива и органы управления - турбокомпрессор - Дизельный двигатель ID4 2.4L, Снятие и установка).
7. Подсоедините провод "массы" к аккумуляторной батарее.
За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
