Снятие
1.
Предупреждение: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
За дополнительной информацией обратитесь к главе: Подъем автомобиля (100-02 Поддомкрачивание и подъем автомобиля на подъемнике, Описание и принцип действия).
2. Снимите выпускной трубопровод воздушного фильтра.
За дополнительной информацией обратитесь к главе: Выпускной трубопровод воздушного Фильтра (303-12 Распределение и фильтрация впускаемого воздуха -Дизельный двигатель ID4 2.4L, Снятие и установка).
3. Отсоедините впускной шланг охладителя наддувочного воздуха. Освободите зажим.
4. Отсоедините электрический разъем турбокомпрессора.
5. Снимите теплозащитный экран турбокомпрессора. Выверните 5 болтов.
6. Снимите и отбракуйте 4 гайки каталитического нейтрализатора.
7. Снимите и отбракуйте 4 шпильки каталитического нейтрализатора.
8. Высвободите каталитический нейтрализатор. Отверните и отбракуйте 2 гайки.
9. Высвободите каталитический нейтрализатор. Ослабьте 4 болта.
10. Снимите кронштейн каталитического нейтрализатора. Выверните болт.
11.
Внимание: Заглушите все отверстия. Используйте новые колпачки.
Отсоедините питающий маслопровод турбокомпрессора.
- Выверните полый болт.
- Снимите уплотнительные шайбы и отбракуйте их за дальнейшей ненадобностью.
12.
Внимание: Заглушите все отверстия. Используйте новые колпачки.
Освободите маслоотводящую трубку турбокомпрессора.
- Выверните два болта.
- Снимите прокладку и отправьте ее на утилизацию.

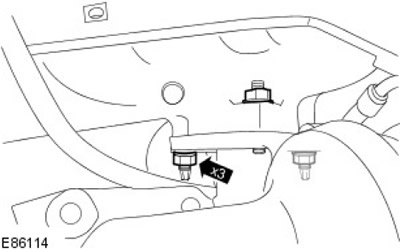

13. Отверните 3 гайки турбокомпрессора и обракуйте их.
14.
Внимание: Заглушите все отверстия. Используйте новые колпачки.
Снимите турбокомпрессор.
- Снимите шпильку и отбракуйте ее.
- Снимите прокладку и отправьте ее на утилизацию.
15.
Примечание: Не выполняйте дальнейший демонтаж, если элемент снимается только для получения доступа.
Снимите впускной воздуховод турбокомпрессора. Выверните два болта.
Установка
1. Установите впускной воздуховод турбокомпрессора. Затяните (момент затяжки 23 Нм).
2.
Примечание: Снимите и отбракуйте заглушки.
Установите турбокомпрессор.
- Установите новую прокладку.
- Установите новые шпильки.
3. Установите новые гайки турбокомпрессора. Затяните гайку (момент затяжки 23 Нм).
4.
Примечание: Снимите и отбракуйте заглушки.
Закрепите возвратный маслопровод турбокомпрессора.
- Установите новую прокладку.
- Затяните болты усилием 10 Нм.
5.
Примечание: Снимите и отбракуйте заглушки.
Подсоедините питающий маслопровод турбокомпрессора.
- Установите новые уплотнительные шайбы.

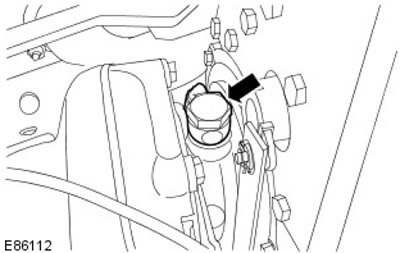

- Затяните полый болт усилием 35 Нм.
6. Установите кронштейн каталитического нейтрализатора. Вверните болт, но не затягивайте его.

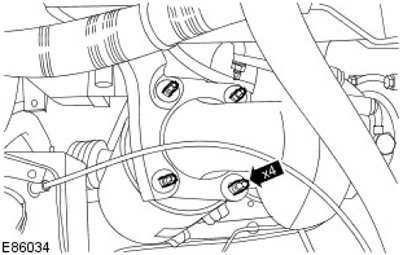

7. Установите 4 новые шпильки на каталитический нейтрализатор.
8. Установите 4 новые гайки на каталитический нейтрализатор. Затяните (момент затяжки 45 Нм).
9. Затяните (момент затяжки 30 Нм).

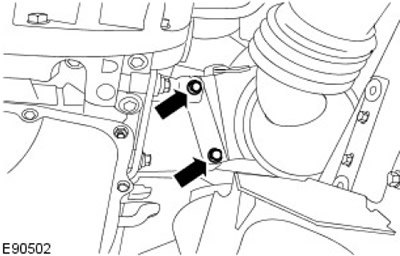

10. Затяните (момент затяжки 30 Нм).
11. Установите новые гайки. Затяните (момент затяжки 30 Нм).

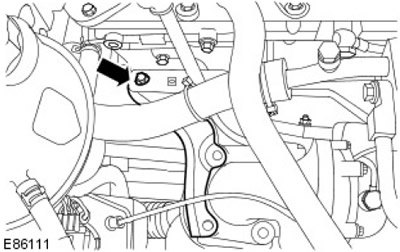

12. Затяните (момент затяжки 20 Нм).
13. Установите теплозащитный экран турбокомпрессора. Затяните (момент затяжки 10 Нм).
14. Подсоедините электрический разъем турбокомпрессора.
15. Затяните (момент затяжки 3 Нм).
16. Установите выпускной трубопровод воздушного фильтра.
За дополнительной информацией обратитесь к главе: Выпускной трубопровод воздушного Фильтра (303-12 Распределение и фильтрация впускаемого воздуха -Дизельный двигатель ID4 2.4L, Снятие и установка).
