Снятие
Примечание: Шаги, описанные в этой процедуре, могут входить в процедуру установки.

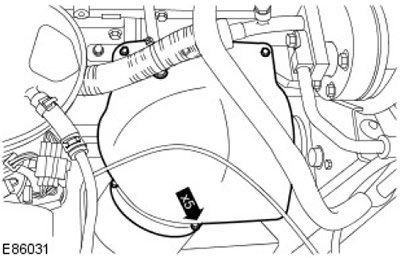

1. Снимите теплозащитный экран турбокомпрессора.
2.
Внимание:
- Не прилагайте усилия, которое может деформировать компоненты вала привода турбокомпрессора с переменной геометрией.
- При снятии вала привода турбокомпрессора с переменной геометрией не прилагайте вращательное усилие, так как можно повредить червячную передачу.

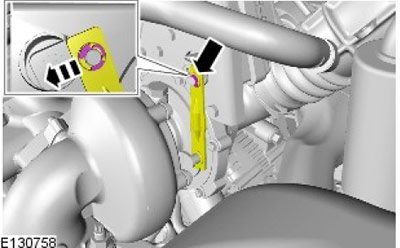

Отсоедините шатун от привода. Может потребоваться вставить подходящий инструмент между плечом вала и штоком привода, и покачать из стороны в сторону.
3.
Примечание: Поначалу перемещения могут быть затруднены из-за скопления углеродистых отложений.

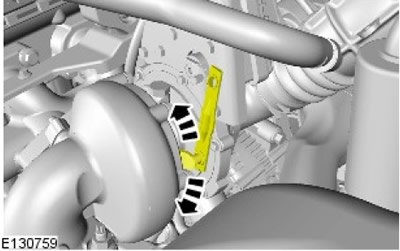

Нажимая пальцем, подвигайте механизм привода турбокомпрессора с переменной геометрией, чтобы убедиться в наличии достаточного хода. Подвигайте 10-20 раз, чтобы обеспечить достаточное перемещение.
4.
Внимание: Не прилагайте излишнее усилие и не используйте рычаг для плечо кривошипа, так как это может деформировать плечо кривошипа или повредить механизм турбины.

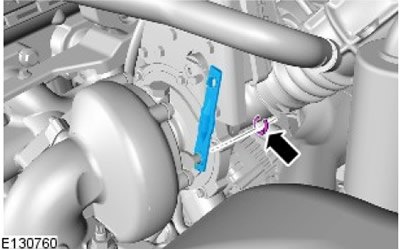

Снимите шатун исполнительного механизма турбокомпрессора. При необходимости используйте легкопроникающий спрей.
5.
Примечание: Для полировки и устранения коррозии может потребоваться очень тонкая влажная и сухая бумага.

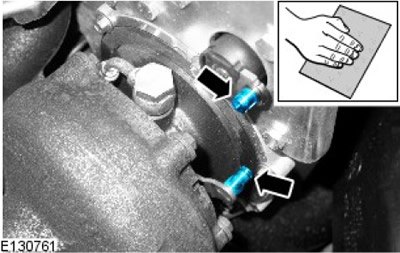

Очистите поверхности шпилек привода и турбокомпрессора.
- Нанесите легкопроникающую смазку на шпильки турбокомпрессора и привода.
- Очистите поверхности шпилек.
Установка

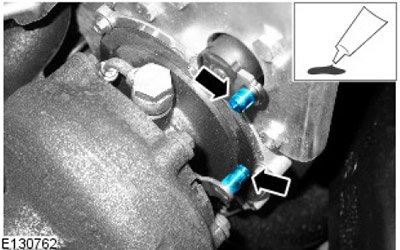

1. Нанесите рекомендованную высокотемпературную смазку (номер детали по каталогу Land Rover LR029042) на обе шпильки, обратив особое внимание на то, чтобы они были покрыты полностью.

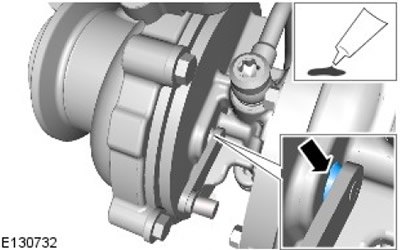

2. Нанесите рекомендованную высокотемпературную смазку (номер детали по каталогу Land Rover LR029042) на внутреннюю поверхность контакта втулки с турбокомпрессором.
3. Установите новый шток привода турбокомпрессора.
- Установите новые зажимы крепления.
- С помощью подходящего инструмента проверните новые фиксаторы в пазах, чтобы проверить правильность установки.
- Нанесите защитную смазку на шпильки привода и соединения штока привода.
Данные скопированы с ресурса AutoInstruction
4. Затяните болты усилием 10 Нм (7 фунтов/фут).
