Снятие
Предупреждения:
- В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращению возгорания и взрыва.
- Запрещается иметь при себе сотовый телефон или пользоваться им при работе с любыми элементами, имеющими отношение к топливу, или в непосредственной близости от таких элементов. Имеется опасность возгорания легко воспламеняющихся паров. Неследование этим указаниям может привести к травматическим последствиям.
- Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Имеется опасность возгорания легко воспламеняющихся паров. Неследование этим указаниям может привести к травматическим последствиям.
- При попадании топлива в глаза промойте их холодной водой или специальным раствором для промывания глаз и незамедлительно обратитесь за медицинской помощью.
- Тщательно мойте руки после работы с топливом, поскольку продолжительный контакт топлива с кожей может вызвать раздражение. При возникновении раздражения обратитесь за медицинской помощью.
- Не выполняйте какой-либо ремонт топливной системы при работающем двигателе. Давление топлива в системе может достигать 2000 бар. Несоблюдение этого указания может привести к травме.
Внимание:
- Оборудование для впрыска дизельного топлива изготавливается с очень точными допусками и очень малыми зазорами. Поэтому при работе с этими узлами требуется соблюдать абсолютную чистоту.
- Обязательно вставляйте новые заглушки во все открытые отверстия и трубопроводы. Несоблюдение этого указания может привести к проникновению грязи в систему впрыскивания топлива.
- Обязательно выполняйте процедуру очистки перед проведением любого ремонта элементов системы впрыска топлива. Несоблюдение этого указания может привести к проникновению грязи в систему впрыскивания топлива.
- Не расстыковывайте электрические разъемы топливных форсунок при работающем двигателе. Невыполнение этого требования может привести к серьезной поломке двигателя.
- Обеспечьте в зоне станции технического обслуживания, в которой работают с автомобилем, максимальную чистоту и отсутствие пыли. Грязь и пыль, образующаяся при работе со сцеплением, тормозами или в результате механической обработки или сварки, может вызвать загрязнение топливной системы и позднее привести к неполадкам.
1. Отсоедините провод "массы" от аккумуляторной батареи.
За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
2. Снимите кожух двигателя.
За дополнительной информацией обратитесь к главе: Крышка двигателя (501-05 Отделка салона, Снятие и установка).
3. Используя пылесос, удалите инородный материал с питающих топливопроводов высокого давления, топливных коллекторов и топливного насоса высокого давления.
За дополнительной информацией обратитесь к главе: Очистка элементов системы впрыскивания топлива (303-04A Подача топлива и органы управления - Дизельный двигатель ID4 2.4L, Общие процедуры).
4.
Внимание:
- Не допускайте ударов по уплотнительной линзе питающего топливопровода высокого давления, так как это может вызвать повреждение концов магистрали и привести к проникновению грязи в систему впрыска топлива.
- Заглушите все отверстия. Используйте новые колпачки.

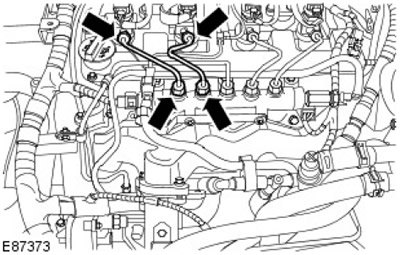

Снимите 2 питающих топливопровода высокого давления и отбракуйте их.
5. Освободите жгут проводов топливных форсунок.
- 1. Рассоедините электрические разъемы топливных форсунок (2 шт.).
- 2. Отпустите два зажима.
6.
Внимание: Заглушите все отверстия. Используйте новые колпачки.
Освободите возвратный топливопровод.
- Снимите 2 зажима.
- Снимите и выбросите 2 уплотнительных кольца.
7. Снимите крышку зажима топливной форсунки.
8.
Примечание: Отметьте расположение зажимного штифта форсунки.
Снимите зажим топливной форсунки. Выверните и отбракуйте болт.
9.
Внимание:
- Заглушите все отверстия. Используйте новые колпачки.
- Убедитесь, что топливные форсунки демонтированы. Несоблюдение этого требования может привести к повреждению автомобиля.
Снимите топливный инжектор.
10. Снимите и отбракуйте уплотнительные шайбы с обеих топливных форсунок.
Установка
1. Если необходимо установить новую форсунку, запишите идентификационный код топливной форсунки.
2. Установите новые уплотнительные шайбы на обе форсунки.
3.
Примечание: Снимите и отбракуйте заглушки.
Установите топливные форсунки.
4.
Внимание: Убедитесь, что зажим топливной форсунки установлен правильно. Несоблюдение этого требования может привести к повреждению автомобиля.

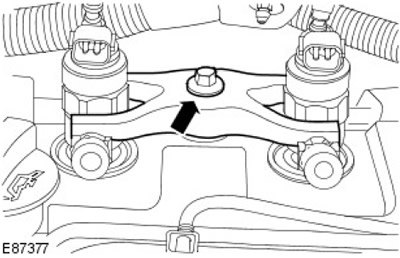

Установите зажим топливной форсунку.
- Стадия 1: Затяните новый болт усилием 6 Нм.
- Стадия 2: Затяните еще на 180 градусов.
5. Установите крышку зажима топливной форсунки.
6.
Примечание: Снимите и отбракуйте заглушки.
Примечание: Очистите контактные поверхности деталей.
Присоедините возвратный топливопровод.
- Установите новые уплотнительные кольца.
- Установите зажимы.
7. Закрепите жгут проводов топливных форсунок.
- 1. Состыкуйте штекерные разъемы топливных форсунок.
- 2. Закрепите хомутами.
8.
Примечание: Снимите и отбракуйте заглушки.

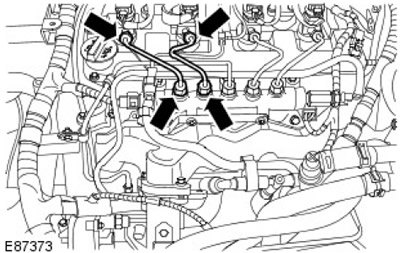

Закрепите топливопроводы высокого давления.
- Стадия 1: Затяните соединение (момент затяжки 5 Нм).
- Стадия 2: Затяните соединение (момент затяжки 35 Нм).
9. Установите на место крышку двигателя.
За дополнительной информацией обратитесь к главе: Крышка двигателя (501-05 Отделка салона, Снятие и установка).
10. Подсоедините провод "массы" к аккумуляторной батарее.
За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
11. Проверьте топливную систему на отсутствие утечек с помощью диагностической системы, одобренной компанией Land Rover.
12. Выполните процедуру калибровка топливных форсунок с использованием диагностической системы, одобренной компанией Land Rover.
