Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи.
За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
2. Снимите кожух вентилятора охлаждения.
За дополнительной информацией обратитесь к главе: Кожух вентилятора охлаждения (303-03 Охлаждение двигателя - Дизельный двигатель ID4 2.4L, Снятие и установка).
3. Снимите панель защелки капота.
За дополнительной информацией обратитесь к главе: Панель замка капота (501-27 Ремонты листовых металлических элементов передка, Снятие и установка).
4.
Примечание: Показана правая сторона, для левой стороны аналогично.

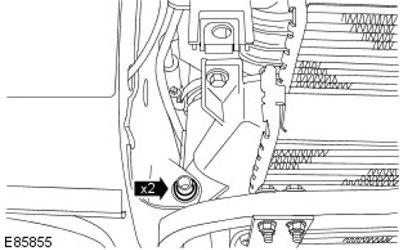

Снимите 2 уплотнительных кольца.
5.
Примечание: Показана правая сторона, для левой стороны аналогично.

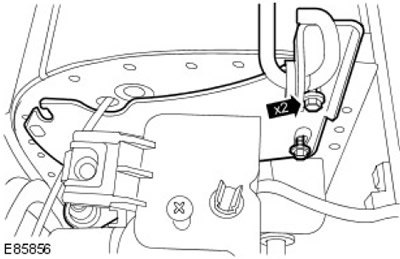

Снимите 2 кронштейна охладителя воздуха наддува. Выверните 4 болта.
6.
Внимание: Заглушите все отверстия. Используйте новые колпачки.
Примечание: Показана правая сторона, для левой стороны аналогично.

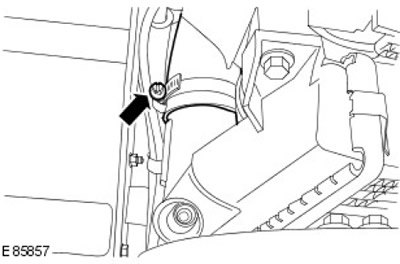

Отсоедините впускной и выпускной шланги охладителя воздуха наддува.
7.
Внимание: Заглушите все отверстия. Используйте новые колпачки.

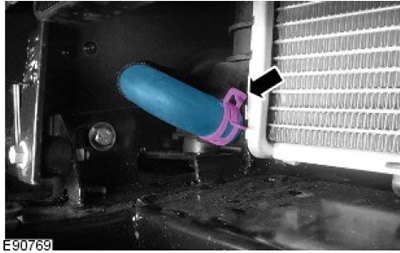

Отсоедините шланг, идущий от охладителя топлива к радиатору.
8.
Внимание: Заглушите все отверстия. Используйте новые колпачки.

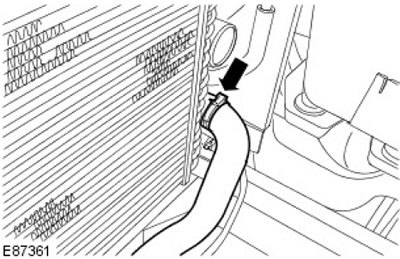

Отсоедините нижний шланг радиатора.
9.
Внимание: Убедитесь, что радиатор охладитель воздуха наддува не повреждены при снятии.

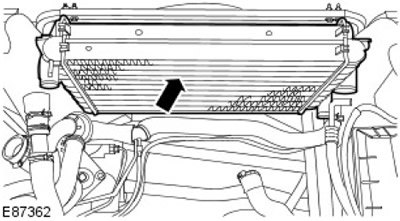

Снимите радиатор и охладитель воздуха наддува в сборе.
10. Снимите радиатор.
Установка

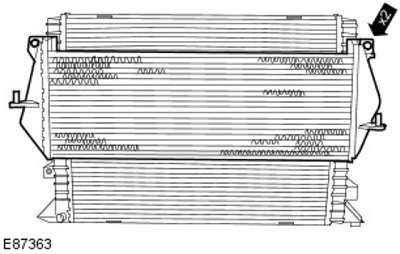

1. Установите элементы на место, действуя в обратной последовательности. Затяните (момент затяжки 20 Нм).
2.
Примечание: Снимите и отбракуйте заглушки.
Примечание: Показана правая сторона, для левой стороны аналогично.

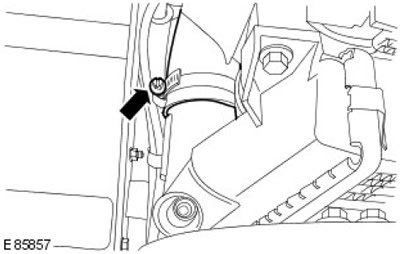

Затяните (момент затяжки 3 Нм).

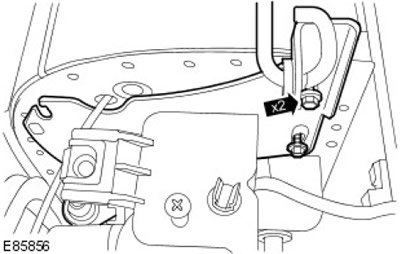

3. Затяните (момент затяжки 9 Нм).
4. Подсоедините провод "массы" к аккумуляторной батарее.
За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
