Расположение элементов

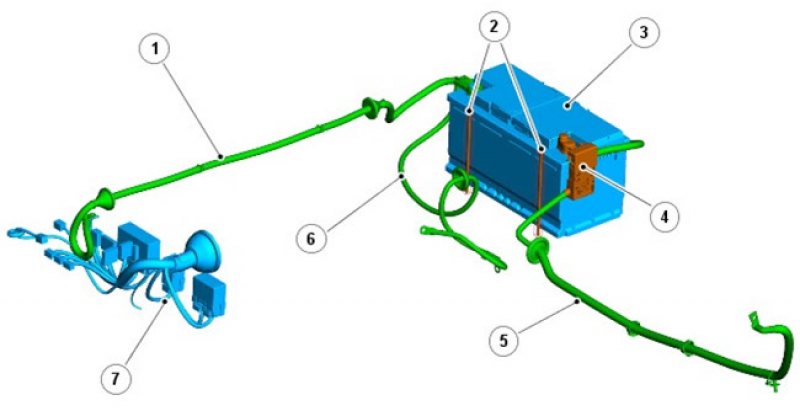

Распределительная коробка аккумулятора
| Поз. | № запасной | Наименование |
| 1 | части | Питание к распределительной коробке аккумулятора (BJB) |
| 2 | - | Аккумуляторные клеммы |
| 3 | - | Аккумулятор |
| 4 | - | Главный предохранитель |
| 5 | - | Положительный кабель аккумуляторной батареи |
| 6 | - | Отрицательный кабель аккумуляторной батареи |
| 7 | - | BJB |
Обзор
Аккумуляторная батарея установлена в защищенном боксе под левым сиденьем. Батарея опирается на площадку, к которой крепится прижимными планками и болтами.
Кабели крепятся к полюсным выводам аккумуляторной батареи посредством зажимных клемм.
На «положительном» полюсном наконечнике расположена плавкая вставка на 500 А. Вставка находится в корпусе чёрного цвета и представляет собой одно целое с клеммой. Питание к BJB берётся до главного предохранителя, от отвода на клемме.
Главный предохранитель должен перегореть в случае столкновения (при прямом коротком замыкании кабеля на «массу»), отключая питание от генератора и стартера, но сохраняя питание остальных бортовых систем через центральный блок предохранителей (CJB).
Тип аккумуляторной батареи - H8 с полугерметичным корпусом. В каждой банке предусмотрено вентиляционное отверстие, необходимое для компенсации теплового расширения электролита и выпуска кислорода и водорода, которые образуются при определенных условиях работы батареи.
Перед снятием аккумуляторной батареи убедитесь, что сигнализация автомобиля отключена и зажигание выключено. Всегда отсоединяйте в первую очередь отрицательную клемму, а потом положительную. Во время установки аккумуляторной батареи всегда присоединяйте в первую очередь положительную клемму, а затем отрицательную.
Если требуется подзарядка аккумуляторная батареи, всегда используйте зарядное устройство постоянного тока, предназначенное для свинцово-кальциевых батарей. НЕ ИСПОЛЬЗУЙТЕ устройства для быстрой подзарядки, так как возможно необратимое повреждение аккумуляторной батареи.
Плавкий предохранитель стартера
Главный предохранитель 500 A встроен в провод между аккумулятором и стартером/генератором. Плавкий предохранитель установлен рядом с положительной клеммой аккумулятора и объединен с проводом в сборе. В случае перегорания плавкого предохранителя следует заменить весь провод в сборе.
Центральный блок предохранителей
Примечание: Показан автомобиль с левосторонним управлением.
Описание реле CJB
| Местоположение | Описание |
| 1 | Реле фар |
| 2 | Реле обогрева заднего стекла |
| 3 | Реле очистителей |
| 4 | Реле электростеклоподъемников |
| 5 | Реле указателей поворота |
| 6 | Реле сигнализации |
Описание предохранителей CJB
| Наименование | Номер элемента | Номинал (А) | Цвет предохранителя | Защищаемые электрические цепи |
| F8 | 16 | 10 | Красный | Система противоугонной сигнализации |
| F9 | 15 | 15 | Синий | Очистители/омыватели лобового стекла |
| F10 | 14 | 10 | Красный | Очиститель/омыватель заднего стекла |
| F11 | 13 | 10 | Красный | Антиблокировочная система тормозов |
| F12 | 12 | 10 | Красный | Датчик скорости |
| F13 | 11 | 10 | Красный | Стоп-сигналы |
| F14 | 10 | 10 | Красный | Лампы фонарей заднего хода |
| F15 | 9 | 5 | Бежевый | Зажигание |
| F16 | 8 | - | - | Не используется |
| F17 | 7 | - | - | Не используется |
| F18 | 17 | 10 | Красный | Габаритные фонари (левые) |
| F19 | 18 | 10 | Красный | Габаритные фонари (правые) |
| F20 | 19 | 10 | Красный | Подсветка/подсветка часов |
| F21 | 20 | 10 | Красный | Переключатель аварийной световой сигнализации |
| F22 | 21 | 10 | Красный | Ближний свет (правая фара) |
| F23 | 22 | 10 | Красный | Ближний свет (левая фара) |
| F24 | 23 | 10 | Красный | Дальний свет (правая фара) |
| F25 | 24 | 10 | Красный | Дальний свет (левая фара) |
| F26 | 25 | 10 | Красный | Задние противотуманные фонари |
| F27 | 26 | 10 | Красный | Сирена сигнализации |
| F28 | 36 | 20 | Жёлтый | Обогрев стекла заднего окна |
| F29 | 35 | 20 | Жёлтый | Перемычка вентилятора охлаждения/муфты А/С |
| F30 | 34 | 10 | Красный | Аудиосистема/часы/диагностический разъем |
| F31 | 33 | 15 | Синий | Переключатель аварийной световой сигнализации |
| F32 | 32 | - | - | Не используется |
| F33 | 31 | 20 | Жёлтый | Обогреватель сиденья |
| F34 | 30 | 20 | Жёлтый | Окно с электроприводом стеклоподъемника (правое) |
| F35 | 29 | 20 | Жёлтый | Окно с электроприводом стеклоподъемника (левое) |
| F36 | 28 | 30 | Зеленый | Обогрев лобового стекла |
| F37 | 27 | 30 | Зеленый | Запасной предохранитель |
| F38 | 37 | 10 | Красный | Двигатель ECU/PCM |
| F39 | 38 | 5 | Бежевый | Двигатель ECU/PCM |
| F40 | 39 | - | - | Не используется |
| F41 | 40 | 5 | Бежевый | Двигатель ECU/PCM |
| F42 | 41 | 10 | Красный | Переключатель воздушного кондиционирования |
| F43 | 42 | 20 | Жёлтый | Прикуриватель |
| F44 | 43 | 5 | Бежевый | Аудиосистема |
| F45 | 44 | 30 | Зеленый | Электровентилятор обдува |
| F46 | 45 | - | - | Не используется |
| F47 | 46 | - | - | Не используется |
| Диагностический разъём | 47 | - | - | Диагностический разъём |
Центральный блок предохранителей расположен сбоку под рулевой колонкой. Для получения доступа к предохранителям необходимо повернуть крепежные винты полностью против часовой стрелки и снять крышку.
Примечание: Некоторые ранние модели 07 модельного года имеют блоки CJB, различающиеся по стороне установки. Приведенная выше иллюстрация показывает левосторонний (LH) вариант, устанавливаемый на все другие автомобили. Ранний правосторонний (RH) вариант является зеркальным отображением стандартного LH левостороннего CJB.
Распределительная коробка аккумулятора
Описание реле (ВДО)
| Номер элемента | Описание |
| 1 | Реле насоса антиблокировочной системы тормозов (ABS) |
| 2 | Реле питания |
| 3 | Реле стартера |
| 4 | Реле свечей накаливания |
| 5 | Реле муфты системы кондиционирования воздуха |
| 6 | Реле вентилятора охлаждения системы кондиционирования воздуха |
| 7 | Реле дополнительного оборудования системы кондиционирования воздуха |
| 8 | Реле обогрева лобового стекла |
| 9 | Таймерное реле обогрева стекла |
Описание предохранителей ВДО
| Наименование | Номер элемента | Номинал (А) | Цвет предохранителя | Защищаемые электрические цепи |
| F1 | 16 | 30 | Зеленый | Антиблокировочная система тормозов |
| F2 | 15 | 20 | Жёлтый | Гнездо для подключения дополнительного оборудования |
| F3 | 14 | 20 | Жёлтый | Сигнализация дальним светом фар/звуковой сигнал |
| F4 | 13 | 20 | Жёлтый | Не используется |
| F5 | 12 | 30 | Зеленый | Главное реле/модуль управления двигателем (ECM) |
| F6 | 11 | 15 | Синий | Система противоугонной сигнализации |
| F7 | 10 | 20 | Жёлтый | Система противоугонной сигнализации |
Описание плавких вставок ВДО
| Номер элемента | Номинал (А) | Цвет предохранителя | Защищаемые электрические цепи |
| 22 | 100 | Синий | Реле свечей накаливания, плавкие вставки 2, 3 и 4, плавкие предохранители 1, 2 и 3 и плавкий предохранитель 36 в CJB |
| 21 | 60 | Жёлтый | Питание аккумулятора CJB |
| 20 | 60 | Жёлтый | Реле стеклоподъемника |
| 19 | 30 | Зеленый | Возвратный насос ABS |
| 18 | 60 | Жёлтый | Переключатель зажигания/реле стартера |
| 17 | 30 | Зеленый | Переключатель освещения |
| 23 | - | - | Главное питание от аккумуляторной батареи |
Распределительная коробка аккумулятора расположена под правым передним сиденьем. Для получения доступа к ней необходимо снять основание сиденья.
