Описание и принцип действия дверей (Land Rover Defender 1)

  • Главная
  • Ленд Ровер
  • Дефендер
  • 2007+ (2007-2016)
  • Кузов и салон
  • Двери, замки и окна
  • Описание и принцип действия дверей
0
Оглавление: Наклон переднего сиденья ↓ Мягкий верх Soft Top ↓ Задняя дверь ↓

Наклон переднего сиденья



Наклон переднего сиденья был улучшен путем снятия перегородки, расположенной позади передних сидений. Это обеспечивает возможность наклона передних сидений в большей степени, чем на предыдущей модели Defender 90.

Это изменение применимо только к моделям с кузовом "универсал" 90 county station wagon. Шесть вариантов сидений этой модели обеспечивают больший наклон передних сидений и увеличение пространства кабины.

Мягкий верх Soft Top



Мягкий верх заменен улучшенным вариантом, изготовленным из ПВХ. Мягкий верх из ПВХ дает следующие улучшения:
  • Сопротивление сжатию
  • Отсутствуют застежки типа «молния»
  • Сопротивление проникновению пыли и воды
  • Сварные швы и соединения
  • Конструкция не на основе хлопка
  • Более легкая чистка
  • Верхняя поперечина

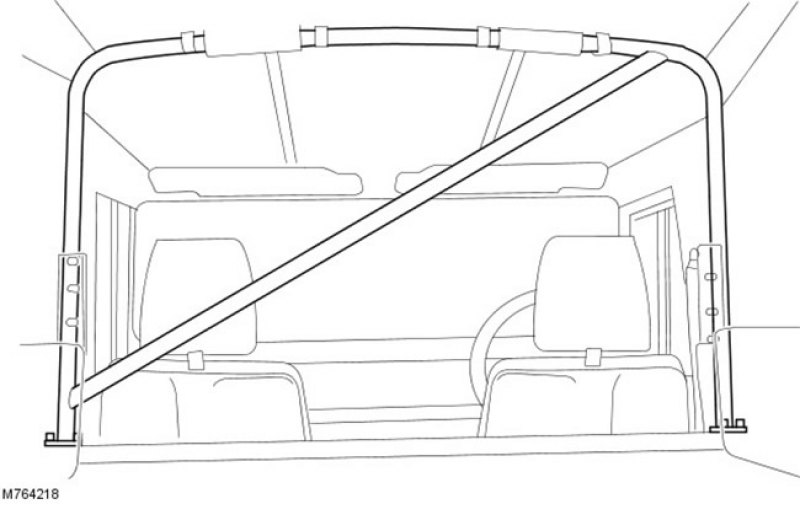

Верхняя поперечина


Верхняя поперечина, в настоящее время используемая только на военных автомобилях, будет вводиться для установки на все автомобили 2002 модельного года с мягким верхом. Балка расположена позади передних сидений и изготовлена из стальной трубы большого диаметра с диагональной стяжкой, которая дает дополнительную жесткость.

Задняя дверь

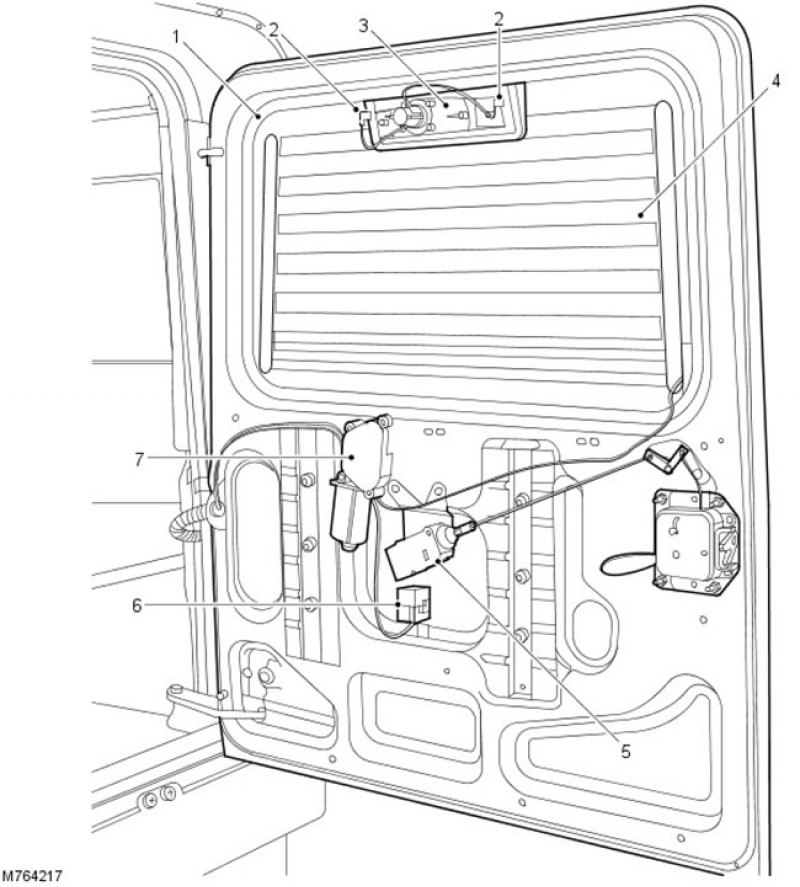

Задняя дверь


Поз.№ запасной частиНаименование
1-Резиновый уплотнитель окна
2-Заземление CHMSL
3-CHMSL
4-Стекло задней двери и элемент HRW
5-Исполнительное устройство CDL задней двери
6-Реле очистителя заднего стекла
7-Электродвигатель очистителя



Задняя дверь теперь имеет односекционную штампованную наружную обшивку, расположенную на оцинкованной раме из упрочненной стали. Это обеспечивает улучшенное качество изготовления, водонепроницаемость и минимальное количество сварных швов.

Введено новое стекло задней двери с односекционным цельным резиновым уплотнителем. Стекло задней двери имеет модифицированный нагревательный элемент заднего стекла (HRW), который не требует прокладывания проводов вверх по боковым сторонам рамы. Нагревательный элемент HRW теперь имеет встроенные разъемы Lucar, которые обеспечивают заземление нового центрального верхнего стоп-сигнала.

Внутренняя панель отделки - новая и приспособлена к установке исполнительного устройства и рычагов CDL.

Кроме того, новая задняя дверь также содержит реле электродвигателя очистителя заднего стекла. За подробностями обратитесь к разделу «Стеклоочистители».

Поскольку новая задняя дверь использует имеющиеся петли и защелку и сохраняет ту же геометрию, что и предыдущая задняя дверь, новая задняя дверь предлагается в качестве сервисной запасной части для автомобилей, находящихся в эксплуатации в настоящее время.
