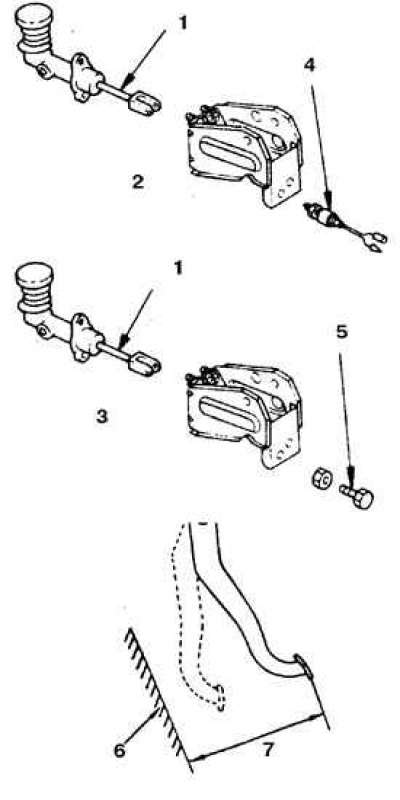

Главный цилиндр выключения сцепления и регулировка педали
1 – толкатель; 2 – с круиз-контролем; 3 – без круиз-контроля; 4 – выключатель; 5 – регулировочный болт; 6 – перегородка моторного отсека; 7 – высота педали
Детали главного цилиндра выключения сцепления
1 – цилиндр; 2 – поршень; 3 – толкатель; 4 – тарелка; 5 – кольцо; 6 – чехол; 7 – гайка; 8 – вилка; 9 – прокладка; 10 – бачок; 11 – хомут; 12 – поплавок; 13 – прокладка; 14 – пробка; 15 – крышка
Снятие
1. Отсоедините батарею от массы.
2. Работая под автомобилем, отсоедините шток цилиндра от педали.
3. Отверните трубку гидропривода, удерживая разводным ключом.
4. Отверните болты и снимите цилиндр с перегородки моторного отсека.
Установка
1. Установите цилиндр на перегородку моторного отсека, заверните болты.
2. Заверните трубку гидропривода.
3. Присоедините шток цилиндра к педали.
4. Удалите воздух из гидропривода. Для этого залейте в питательный бачок тормозную жидкость DOT 3 и закройте бачок пробкой. Отверните штуцер на рабочем цилиндре. Попросив помощника медленно нажимайте на педаль сцепления, наблюдайте за жидкостью, вытекающей из штуцера. Когда начнет вытекать чистая жидкость заверните штуцер. Отверните штуцер и попросите помощника нажать на педаль до отказа и удерживать. Заверните штуцер, отпустите педаль. Во время процедуры следите за уровнем жидкости в бачке, не допуская полного опустошения. Повторите процедуру пока в жидкости не перестанут наблюдаться пузырьки воздуха. Выполнив такие же действия, удалите воздух из демпфирующего клапана (если предусмотрен).
5. Соедините батарею с массой и проверьте работу сцепления.
Разборка
1. Снимите главный цилиндр (см. выше).
2. Отверните гайку и снимите с толкателя вилку.
3. Достаньте стопорное кольцо, снимите чехол и толкатель.
4. Достаньте поршень с помощью сжатого воздуха.
5. Снимите хомут и питательный бачок.
6. Промойте детали в денатурате и просушите сжатым воздухом.
Сборка
1. Установите питательный бачок.
2. Смажьте поршень и цилиндр тормозной жидкостью и установите поршень.
3. Установите толкатель, чехол и кольцо.
4. Установите на толкатель вилку.
5. Установите главный цилиндр (см. выше).
