4-цилиндровые одновальные двигатели

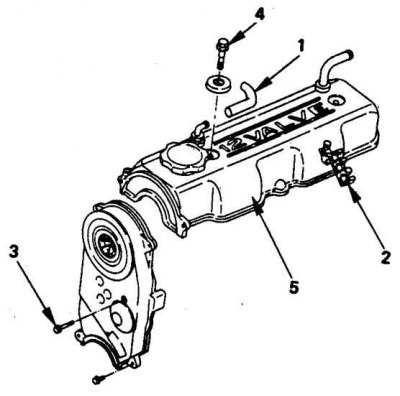

Крышка головки цилиндров на 4-цилиндровых одновальных двигателях
1 – золотник вентиляции картера; 2 – провод свечи зажигания; 3 – болты передней крышки; 4 – болты крышки головки цилиндров; 5 – крышка головки цилиндров
Снятие
1. Отсоедините батарею от массы.
2. Снимите воздушный фильтр (на карбюраторных двигателях) или воздуховод. (на инжекторных двигателях).
3. Снимите шланг золотника вентиляции картера.
4. Пометьте и отсоедините провода свечей зажигания.
5. Отверните болты передней крышки.
6. Отсоедините шланг вакуумного усилителя тормозов и трос привода дроссельной заслонки.
7. Отверните болты крепления крышки головки цилиндров и снимите крышку.
8. Если крышка не поддается снятию, то сместите ее, постучав по ней резиновым молотком.
Установка
1. Очистите место под прокладку от остатков старого уплотнения.
2. Установите на крышку новую прокладку. На уплотняемую поверхность нанесите капли герметика типа RTV диаметром 2–3 мм.
3. Установите крышку и затяните болты с моментом 10 Н·м.
4. Установите провода свечей зажигания, золотник вентиляции картера, шланг вакуумного усилителя тормозов и трос привода дроссельной заслонки (если снимались для расширения рабочего пространства).
5. Установите воздушный фильтр или воздуховод.
6. Соедините батарею с массой. Запустите двигатель, убедитесь в отсутствии течи.
Двигатели V6
Крышка головки цилиндров на 6-цилиндровых двигателях
Данные скопированы с ресурса www.AutoInstruction.ru
А – место нанесения герметика; 1 – гайки; 2 – усилительная пластина; 3 – крышка; 4 – прокладка; 5 – шпильки
Снятие
1. Отсоедините батарею от массы.
2. Снимите воздушный фильтр.
3. Снимите катушку зажигания и кронштейн (при снятии правой крышки) и клапан вентиляции картера (при снятии левой крышки).
4. Пометьте и достаньте провода свечей зажигания из кронштейна, укрепленном на шпильке крышки.
5. Снимите золотник вентиляции картера (при снятии правой крышки).
6. Снимите трос привода дроссельной заслонки и генератор (только при снятии правой крышки).
7. Отверните гайки крепления крышки, снимите предохранительные пластины, крышку и прокладку. Если крышка не поддается снятию, то постучите по ней резиновым молотком, при этом не повредите фланцевую часть крышки.
Установка
1. Очистите место под прокладку от остатков старого уплотнения.
2. Установите крышку с новой прокладкой.
3. Установите усилительные пластины и заверните гайки крышки. Затяните гайки с моментом 8 Н·м.
4. Установите трос привода дроссельной заслонки и генератор (только при снятии правой крышки).
5. Установите золотник вентиляции картера (при снятии правой крышки).
6. Установите провода свечей зажигания в кронштейн.
7. Установите катушку зажигания и кронштейн (при снятии правой крышки) или клапан вентиляции картера (при снятии левой крышки).
8. Установите воздушный фильтр.
9. Присоедините батарею с массой. Запустите двигатель, убедитесь в отсутствии течи.
