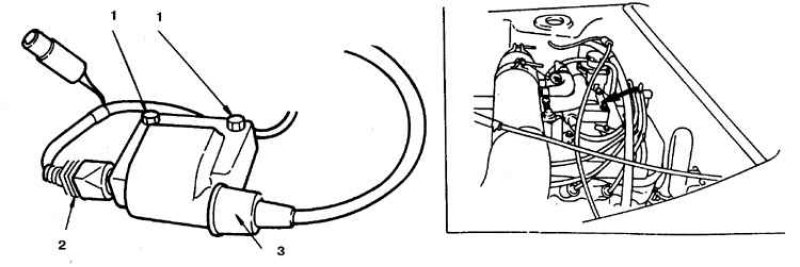

Катушка зажигания автомобилей Trooper, Trooper II и Amigo/ Jazz c двигателями 4ZD1 и 4ZE1
1 – болты крепления; 2 – положительный и отрицательный выводы; 3 – высоковольтный провод
Снятие
Автомобили Trooper, Trooper II и Amigo/ Jazz c двигателями 4ZD1 и 4ZE1
1. Отсоедините батарею от массы, отсоедините разъем проводки на катушке.
2. Отверните два винта и снимите катушку в сборе.
3. Установите катушку зажигания и заверните винты.
4. Соедините батарею с массой, присоедините разъем.
Автомобили Trooper, Trooper II и Amigo c двигателями V6
5. Отсоедините батарею от массы.
6. Отсоедините разъемы проводки.
7. Отверните болты крепления и снимите катушку.
Установка
1. Установите катушку, затяните болты крепления с моментом 27 Н·м.
2. Подключите все разъемы и соедините батарею с массой, проверьте работу зажигания.
