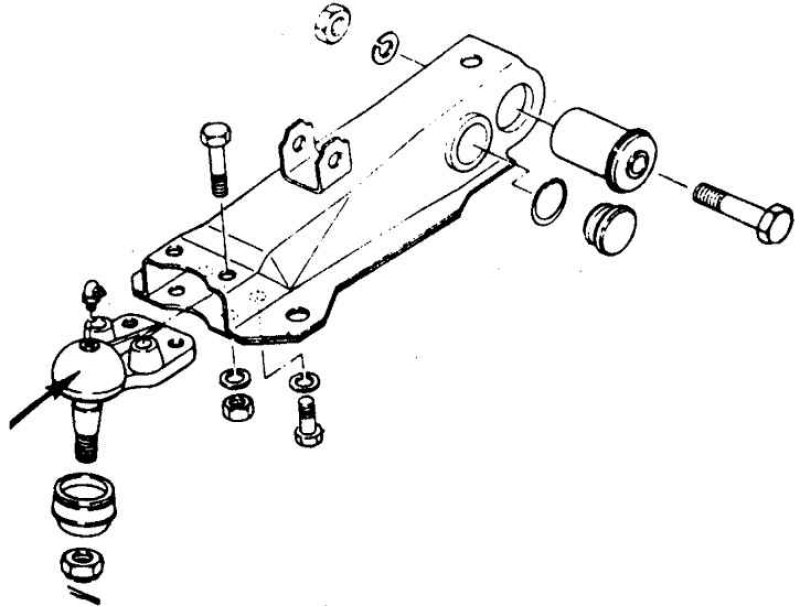

Детали нижнего шарового шарнира (автомобили Amigo/ MU/ Jazz, Rodeo/ Passport и Trooper/ Bighorn)
Проверка
1. Поднимите переднюю часть автомобиля.
2. Подденьте колесо монтировкой снизу и приложите усилие, направленное вверх.
3. Если раздается глухой металлический звук или отмечается заметное движение шарнира, то шарнир изношен и подлежит замене.
Снятие
1. Поднимите автомобиль и установите на подставки.
2. Снимите колесо.
3. Разгрузите торсион.
4. Достаньте шлицевой шплинт и отверните корончатую гайку крепления шарнира к стойке цапфы.
5. Отверните болты крепления шарнира к нижнему рычагу подвески.
6. Снимите шаровый шарнир.
Установка
1. Установите шаровой шарнир и заверните болты крепления шарнира к нижнему рычагу подвески, затяните болты с моментом 61-76 Н·м. на автомобилях с формулой 4х2 и с моментом 93-113 Н·м. на автомобилях с формулой 4х4.
2. Затяните корончатую крепления нижнего шарнира к стойке цапфы с моментом 137-157 Н·м. на автомобилях с формулой 4х2 и с моментом 117–137 Н·м. на автомобилях с формулой 4х4.
3. Смажьте нижний шарнир через масленку.
4. Отрегулируйте торсион.
5. Установите колесо и опустите автомобиль.
