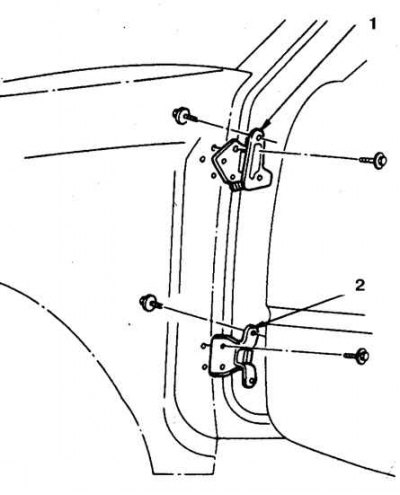

Дверные петли на автомобиле Amigo/ MU/ Jazz
1 – верхняя дверная петля; 2 – нижняя дверная петля

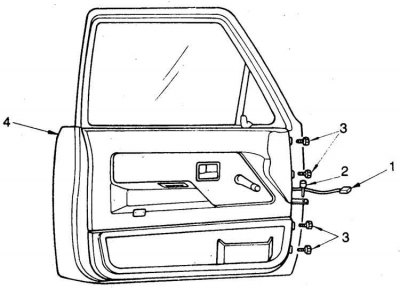

Дверь автомобиля Rodeo/ Passport
1 – разъем проводов; 2 – ограничитель открывания двери; 3 – болты дверных петель; 4 – дверь
Внимание! Перед снятием или регулировкой двери опустите стекло.
Снятие
1. Если дверь оборудована стеклоподъемником или встроенными динамиками, то необходимо снять внутреннюю панель и отсоединить провода.
2. Полностью откройте дверь, подоприте домкратом через ветошь или деревянный брусок (желательно работать с помощником).

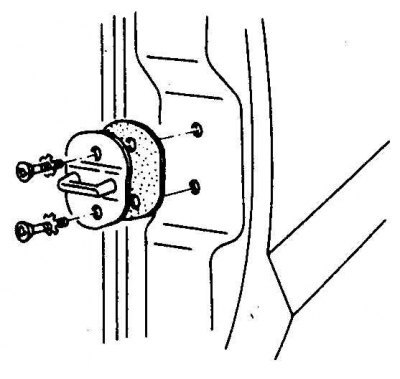

3. Отсоединить фиксатор замка.

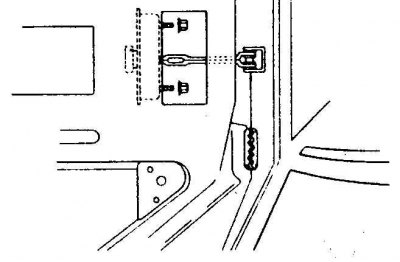

4. Выбейте ограничитель двери. Подставьте под ограничитель деревянный брусок, чтобы не погнуть при выбивании.
5. Отверните болты крепления дверных петель со стороны двери.
6. Осторожно снимите дверь с петель.
Установка
1. Смажьте петли, болты петель, резьбовые отверстия и ограничитель консистентной смазкой.
2. Вывесите дверь, уперев в домкрат, и совместите с завесами.
3. Заверните болты со стороны двери, но не до отказа. В процессе установки двери болты не подтягивать.
4. Уберите домкрат и осторожно закройте дверь, проверив совмещение с проемом, дверь не захлопывать. Как правило, при установке двери понадобится регулировка.
5. Откройте дверь, ослабьте болты и отрегулируйте дверь так, чтобы получился примерно одинаковый зазор по всему периметру проема. Зазор должен быть как можно больше.
Внимание! Для регулировки двери можно отпустить болты петель как со стороны двери, так и со стороны кузова. Для регулировки положения фиксатора замка можно подложить пластины.
6. После регулировки затяните болты со стороны двери с моментом 22–29 Н·м.
7. Отрегулируйте положение фиксатора замка.
8. Для этого ослабьте винты и отрегулируйте положение фиксатора легкими ударами пластмассового молотка. Фиксатор должен располагаться параллельно ротору замка. Для точной регулировки фиксатора относительно ротора может понадобиться установить одну-две прокладки.
9. Затяните болты фиксатора с моментом 12 Н·м.
