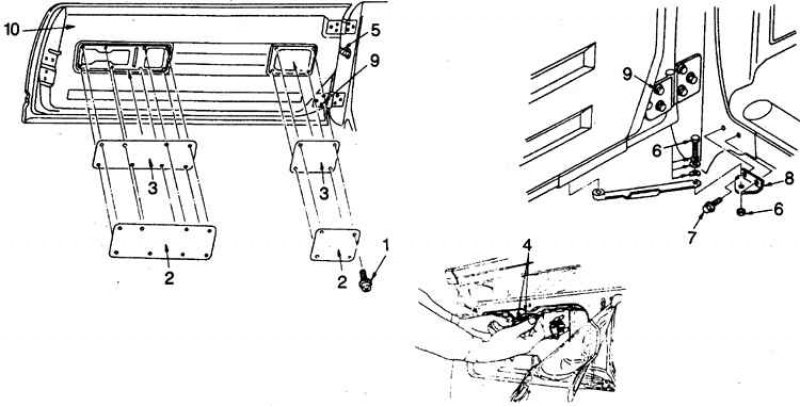

Задняя крышка автомобиля Amigo/ MU/ Jazz
1 – защелка; 2 – крышка лючка; 3 – прокладка крышки лючка; 4 – прокладка задних фонарей; 5 – крышка проводов; 6 – болт, гайка и пружинная шайба ограничителя; 7 – болт кронштейна ограничителя; 8 – кронштейн; 9 – болт петли; 10 – задняя крышка

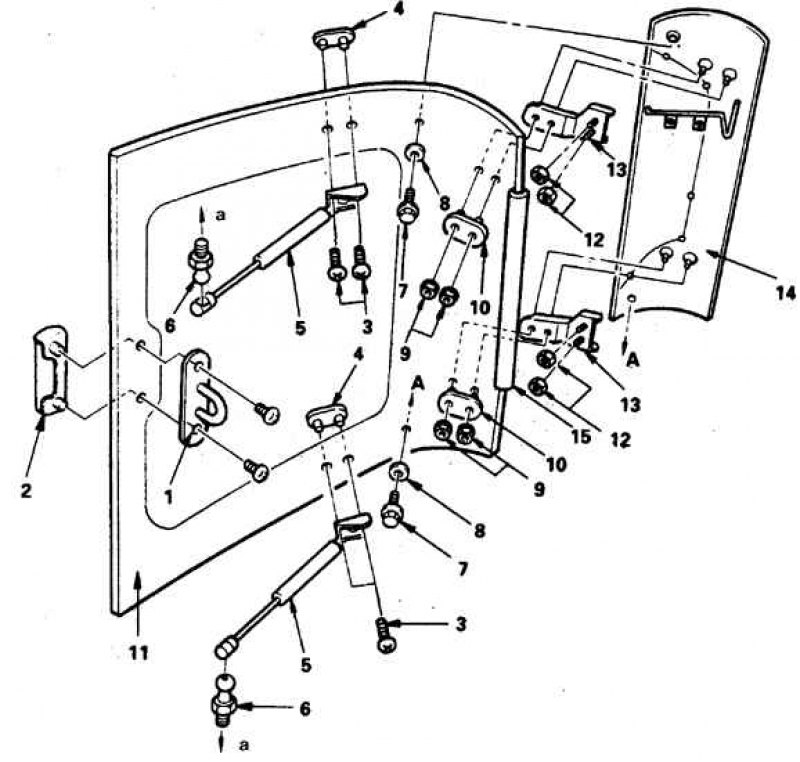

Верхняя задняя крышка автомобиля Amigo/ MU/ Jazz
1 – фиксатор; 2 – ручка; 3 – болт стойки крышки; 4 – фланец стойки; 5 – стойка; 6 – шаровый палец стойки; 7 – болт дефлектора; 8 – уплотнитель дефлектора; 9 – гайка дефлектора и верхней крышки; 10 – фланец дефлектора и верхней крышки; 11 – верхняя задняя крышка; 12 – гайка петли со стороны кузова; 13 – петля верхней крышки; 14 – дефлектор; 15 – уплотнитель; а – к кузову

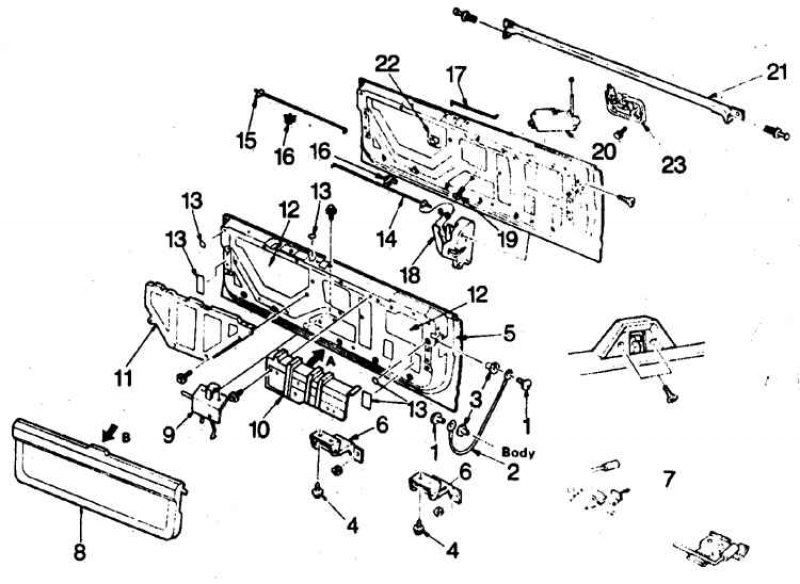

Нижняя задняя крышка автомобиля Amigo/ MU/ Jazz
1 – болт троса привода нижней крышки; 2 – трос привода нижней крышки; 3 – фланец нижней крышки; 4 – болт петли; 5 – нижняя задняя крышка; 6 – петля; 7 – торсионный узел; 8 – декоративная накладка; 9 – детали внутренней облицовки; 10 – детали внутренней облицовки; 11 – детали внутренней облицовки; 12 – защита от проникновения воды; 13 – водонепроницаемая крышка; 14 – тяга управления замком; 15 – тяга управления замком; 16 – держатель тяги; 17 – тяга цилиндра замка; 18 – замок нижней крышки; 19 – болт крепления актюатора замка; 20 – ручка; 21 – уплотнитель; 22 – цилиндр привода замка; 23 – актюатор

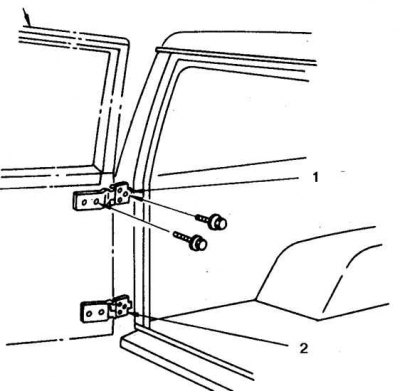

Задняя крышка автомобиля Trooper/ Bighorn
1 – верхняя петля; 2 – нижняя петля
Снятие
Внимание! Работы следует выполнять вдвоем.
1. Снимите внутреннюю панель задней крышки, чтобы обеспечить доступ к проводам. Отсоедините провода и отведите в сторону.
2. Отверните болт и гайку рычагов ограничителя (если предусмотрены).
3. Снимите шайбу рычагов ограничителя (если предусмотрены).
4. Отсоедините стойку задней крышки (если предусмотрена).
5. Отверните болты крепления петель крышки (помощник в это время должен удерживать крышку) и снимите крышку.
Установка
1. Смажьте петли, болты петель, резьбовые отверстия и ограничитель консистентной смазкой.
2. Выставьте крышку и заверните болты петель.
3. Подтяните болты, но не затягивайте.
4. Медленно прикройте крышку и отрегулируйте ее положение. Крышку не захлопывать.
5. Откройте крышку, отпустите болты и отрегулируйте так, чтобы зазоры по периметру были одинаковы, а крышка оказалась заподлицо с кузовом.
6. После регулировки затяните болты с моментом 22–30 Н·м.
7. Отрегулируйте фиксатор замка, для чего отпустите болты и сместите фиксатор легкими ударами пластмассового молотка. Фиксатор должен располагаться параллельно ротору замка. Для точной регулировки зацепления замка с фиксатором может понадобиться установить одну-две прокладки.
8. Затяните болты фиксатора с моментом 12 Н·м.
