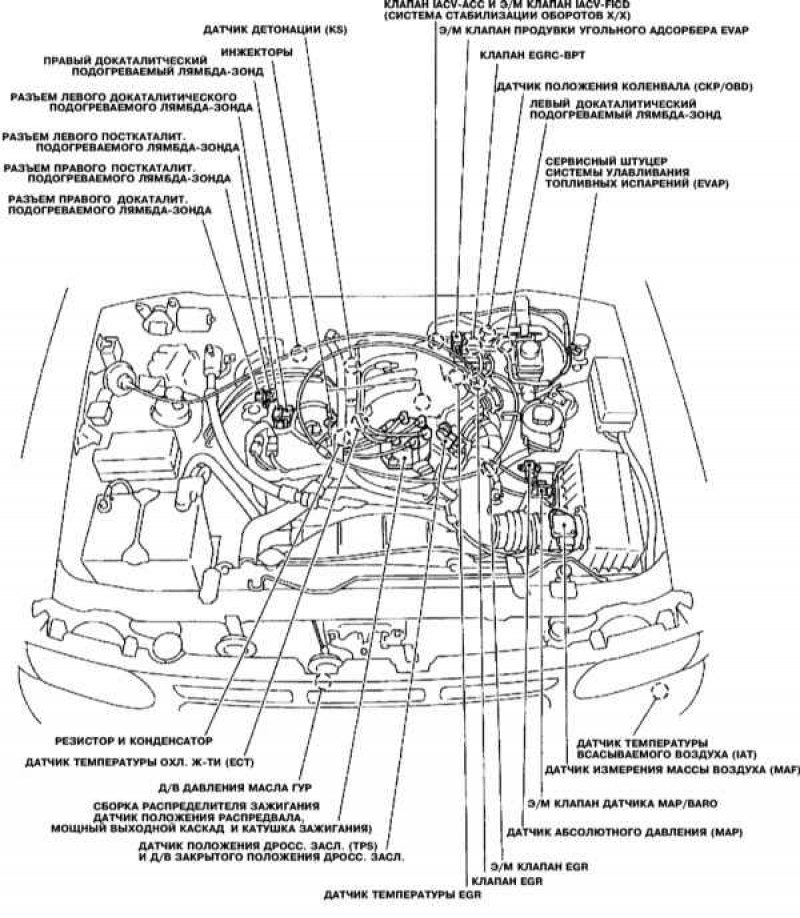

Схема расположения компонентов системы управления последовательным впрыском (SFI) в двигательном отсеке
В системах последовательного впрыска каждый из 6 (по количеству цилиндров) топливных инжекторов срабатывает в момент начала открывания соответствующего впускного клапана. Таким образом, топливо впрыскивается в цилиндры в соответствии с порядком срабатывания свечей зажигания.
Во время запуска двигателя и в случае отказов системы управления (аварийный режим) система переходит в режим одновременного впрыска топлива во все цилиндры двигателя.
Основными компонентами системы SFI являются:
- Каталитический преобразователь закрытого типа, системы улавливания топливных испарений (EVAP) и рециркуляции отработавших газов (EGR).
По эффективности функционирования система отвечает всем требованиями международных стандартов. Ниже приведено описание принципа функционирования отвечающей за впрыск топлива двигатель части системы. Информация по функционированию подсистемы зажигания — см. Система управления двигателем VG33E. Процедуры диагностики.
Помещенный в топливный бак погружной топливный насос обеспечивает подачу топлива под давлением к топливной магистрали, по пути прогоняя его сквозь установленный сзади под автомобилем топливный фильтр. Напор подачи топлива определяется установленным на корпусе дросселя регулятором давления. Избыток горючего по возвратной линии направляется обратно в топливный бак.
Электрическая часть системы управления состоит из электронного модуля управления (ECM) и следующих информационных датчиков (см. иллюстрацию Схема расположения компонентов системы управления последовательным впрыском (SFI) в двигательном отсеке):
- Датчик положения (потенциометр) дроссельной заслонки (TPS) информирует ECM о положении дроссельной заслонки;
- Датчик температуры охлаждающей жидкости (ECT) информирует ECM о температуре охлаждающей жидкости двигателя;
- Датчик температуры всасываемого воздуха (IAT) информирует ECM о температуре всасываемого во впускной трубопровод воздуха;
- Лямбда-зонд (модели для Великобритании) информирует ECM о концентрации содержания в отработавших газах молекул О 2 ;
- Датчик положения коленчатого вала (CKP) информирует ECM об оборотах двигателя и положении коленчатого вала;
- Датчик положения распределительного вала (CMP) информирует ECM о положении и частоте вращения выпускного распределительного вала;
- Датчик детонации (KS) информирует ECM о появлении признаков раннего зажигания;
- Датчик измерения массы воздуха (MAF) информирует ECM о количестве воздуха, поступающего во впускной трубопровод;
- Датчик абсолютного давления во впускном трубопроводе (MAP) информирует ECM о нагрузке на двигатель, отслеживая глубину разрежения во впускном трубопроводе;
- Блок управления системы антиблокировки тормозов (ABS) информирует ECM о скорости движения автомобиля;
- Датчик-выключатель системы кондиционирования воздуха (при соответствующей комплектации) оповещает ECM о факте включения кондиционера.
Вся поступающая информация обрабатывается ECM, который затем выдает команды управления зажиганием и открыванием инжектора впрыска топлива. Управление инжектором происходит путем изменения широты управляющего электрического открывающего импульса, что позволяет с минимальной задержкой производить корректировку состава воздушно-топливной смеси при изменении внешних факторов. Благодаря возможности такого рода корректировок отдача двигателя поддерживается на максимальном уровне на любой стадии функционирования агрегата: при запуске, во время прогрева, при акселерации, деселерации и движении с постоянной скоростью.
ECM осуществляет также управление оборотами холостого хода. Необходимые корректировки производятся путем активации установленного на корпусе дросселя шагового электродвигателя. Двигатель по командам ECM производит открывание/ перекрывание перепускного канала, в случае необходимости (например, при закрытой или находящейся в положении холостого хода дроссельной заслонке) пуская воздух в обход дроссельной камеры.
Кроме того, ECM осуществляет управление функционированием системы улавливания топливных испарений EVAP.
Если от датчиков поступает информация, свидетельствующая о возникновении не нештатной ситуации, ECM переключается в аварийный функционирования, когда вместо неадекватных сигналов подставляются базовые значения соответствующих параметров, — эффективность отдачи двигателя в таком режиме, естественно, снижается. О входе ECM в аварийный режим водителя предупреждает срабатывание контрольной лампы отказов на приборном щитке автомобиля (см. Главу Комбинация приборов ), в память процессора при этом заносится соответствующий диагностический код (см. Система управления двигателем VG33E. Процедуры диагностики).
При срабатывании контрольной лампы автомобиль следует при первой же возможности отогнать на фирменную станцию техобслуживания для проведения подробной диагностики с применением специального оборудования и выполнения необходимого восстановительного ремонта.
Диагностическое оборудование (считыватель сканерного типа) подключается к расположенному под декоративной накладкой под впереди рычага стояночного тормоза DLC-разъему.
