Фары — модели с ксеноновыми фарами [
Hyundai Sonata 4
«EF»
]
Главная
Хендай
Соната
2001-2012, бензин
Электрооборудование
Электрические схемы
0

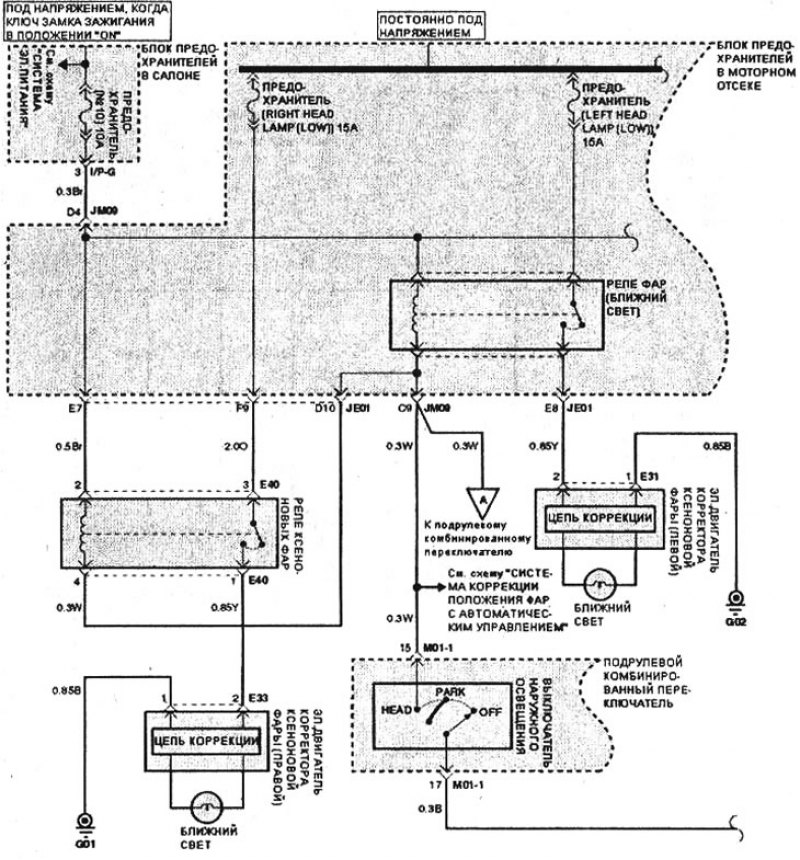

Фары - модели с ксеноновыми фарами
◀ Предыдущая
Хендай Соната ЕФ: Электрические схемы
Следующая ▶
