Стойка задней подвески (модели до 2001 г.). 1 - колпачок, 2 - шайба, 3 - верхняя втулка, 4 - верхняя опора стойки, 5 - верхнее седло пружины, 6 - нижняя втулка, 7 - колпачок, 8 - пылезащитный чехол, 9 - пружина, 10 - амортизатор.
Снятие
1. Поддомкратьте автомобиль, отверните болты и снимите заднее колесо.
- Момент затяжки: 90-110 Нм
2. Снимите заднее сидение, заднюю полку и заднюю боковую облицовку (см. главу "Кузов").
3. Отверните две гайки верхней опоры стойки.
- Момент затяжки: 40-50 Нм
4. Отсоедините проводку датчика частоты вращения колеса.
5. Отверните нижний болт крепления стойки.
- Момент затяжки: 80-90 Нм
6. Снимите стойку в сборе.
Разборка
1. Используя специнструмент, сожмите пружину.

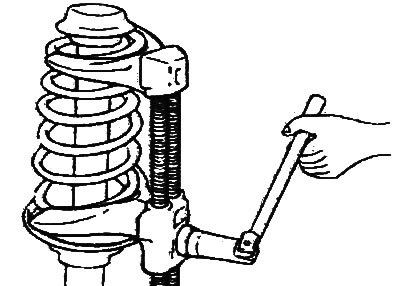

Внимание: не используйте пневматический инструмент для затяжки гаек, это может привести к поломке специнструмента.
2. Зафиксировав шток амортизатора, отверните гайку стойки.
- Момент затяжки: 20-25 Нм
3. Снимите специнструмент, верхнюю опору стойки, втулки, седло пружины, пылезащитный чехол и пружину.
Проверка
1. Проверьте резиновые элементы на отсутствие повреждений и износа.
2. Проверьте пружину на отсутствие деформаций, повреждений и износа.
3. Вытягивая и утапливая шток амортизатора, проверьте, чтобы его ход был плавным и отсутствовали постороннее сопротивление или шум.
При обнаружении неисправности замените амортизатор.
Удаление газа
1. Полностью вытяните шток стойки.
2. Используя дрель, просверлите отверстие для выпуска газа в цилиндре, на участке, показанном на рисунке.
Исходник статьи на этом веб-сайте autoinstruction
Внимание: выпуск газа безопасен, но при сверлении может вылетать металлическая стружка.
Сборка
1. Сборка стойки передней подвески производится в порядке, обратном разборке, момент затяжки гайки указан в тексте описания процедуры разборки и на сборочном рисунке "Стойка задней подвески".
2. При сборке убедитесь в том, что для левой и правой стоек используются пружины с одинаковыми цветовыми метками.
3. При сборке стойки расположите верхнюю опору, как показано на рисунке.
Установка
Установка стойки задней подвески производится в порядке, обратном снятию, моменты затяжки болтов и гаек указаны в тексте описания процедуры снятия и на сборочном рисунке "Стойка задней подвески (модели до 2001 г.)".
