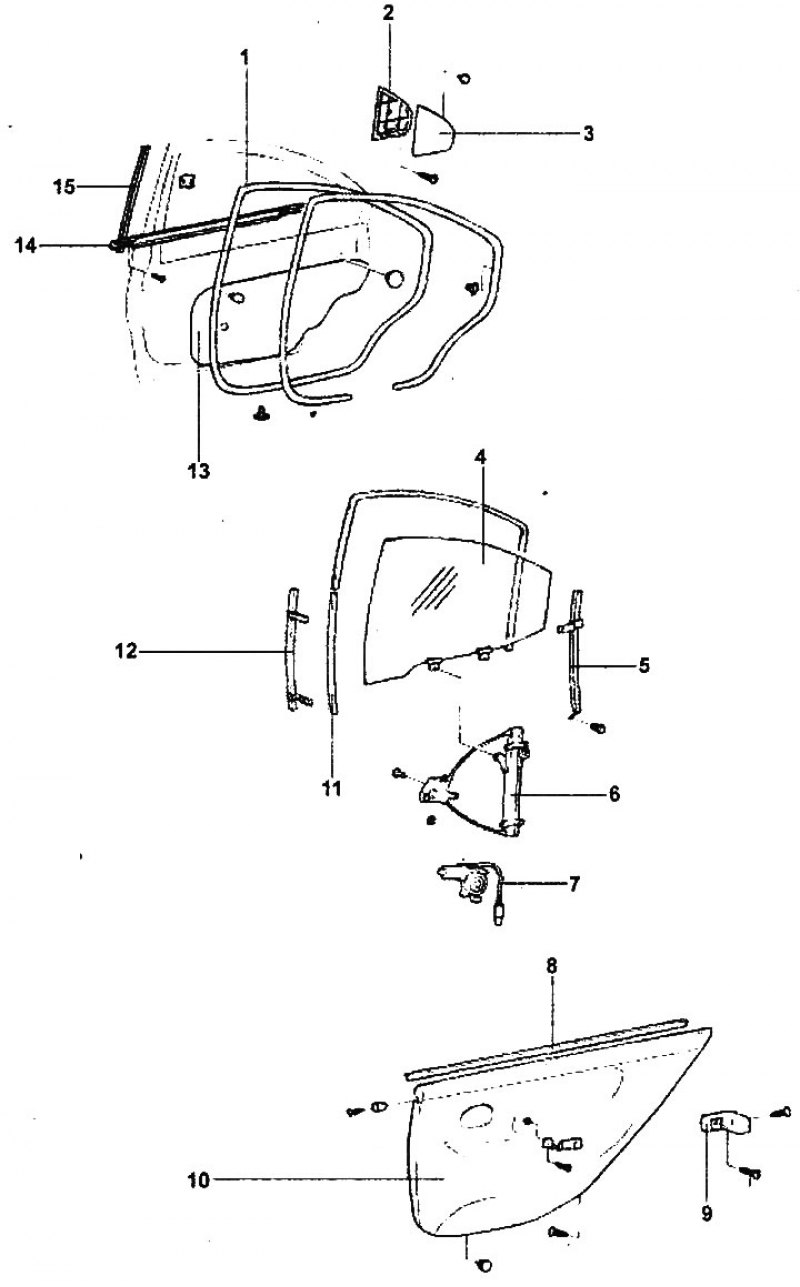

Задняя боковая дверь. 1 - внутренний уплотнитель проема двери, 2 - внешняя декоративная крышка, 3 - внутренняя декоративная крышка двери, 4 - стекло двери, 5 - задняя направляющая стекла, 6 - механизм стеклоподъемника, 7 - электродвигатель стеклоподъемника, 8 - молдинг окна двери, 9 - крепление отделочной панели двери, 10 - отделочная панель двери, 11 - уплотнитель стекла двери, 12 - передняя направляющая стекла, 13 - крышка технологического отверстия, 14 - декоративный молдинг двери, 15 - молдинг уплотнителя проема двери.
Снятие и установка

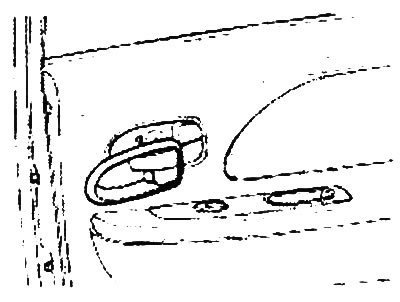

1. Снимите декоративную отделку внутренней ручки открытия двери.

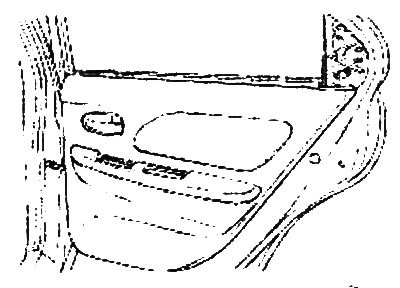

2. Отверните винты крепления отделочной панели двери.
(Первоисточник расположен на портале: «www.AutoInstruction.ru»)

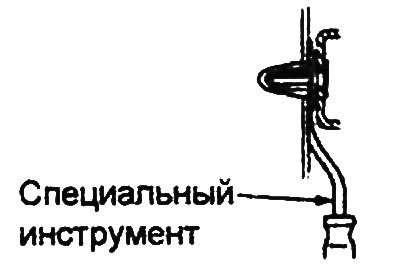

3. Вставьте специальный съемник деталей отделки между фиксатором отделки и отделочной панелью двери, затем подденьте фиксатор вверх и снимите его. Отсоедините разъемы проводки от задней боковой двери.

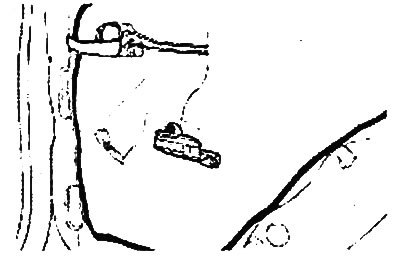

4. Снимите ручку закрытия двери и внутреннюю ручку открытия двери.

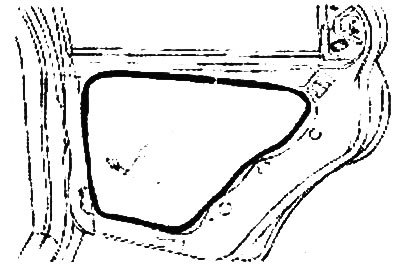

5. Снимите водонепроницаемую плёнку двери.

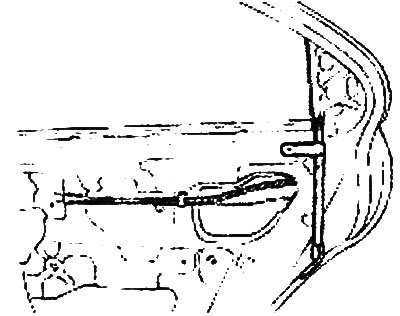

6. Полностью опустите стекло двери в нижнее положение, затем снимите направляющую стекла и декоративную крышку задней боковой двери.
- Момент затяжки болтов крепления декоративной крышки: 8-12 Нм

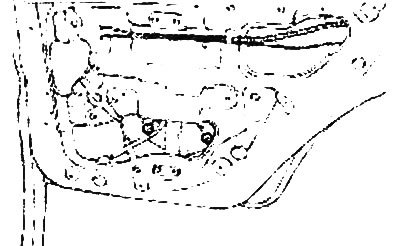

7. Отверните болты крепления стекла от стеклоподъемника и снимите стекло.
- Момент затяжки: 8-12 Нм

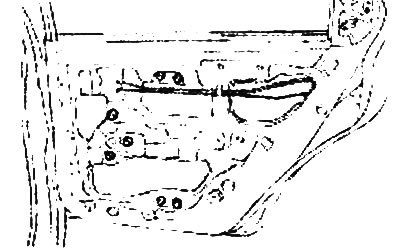

8. Отверните болты крепления механизма стеклоподъемника и снимите механизм стеклоподъемника в сборе.
- Момент затяжки: 4-6 Нм

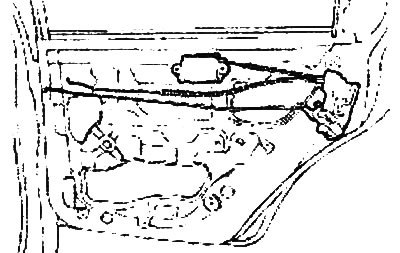

9. Отсоедините тягу замка двери, отверните винты и снимите дверной замок в сборе.

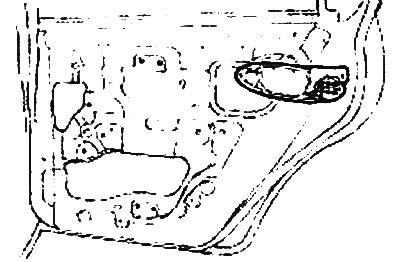

10. Отверните болты и снимите внешнюю ручку открытия двери.

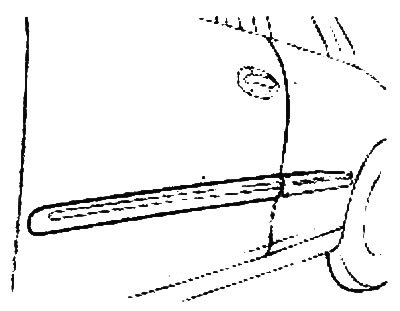

11. Снимите декоративный молдинг двери.
12. Установка производится в порядке, обратном снятию.
Примечание: при установке водонепроницаемой пленки не закрывайте отверстия для фиксаторов облицовки задней боковой двери бутилкаучуковой лентой.
Регулировка положения двери
Проверьте, что поверхность двери расположена заподлицо с поверхностью кузова, затем проверьте наличие одинакового зазора между дверью и кузовом по всему периметру двери (по верхней и нижней, левой и правой кромкам двери). Кромка двери и кромка кузова должны быть параллельны друг другу.

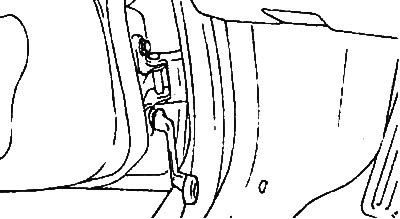

Внимание: приклейте изоляционную ленту на поверхность кромки крыла автомобиля вокруг места установки петли двери.
Регулировка фиксатора замка двери
Убедитесь в отсутствии ослабления крепления двери (плотность закрытия), затем проверьте, что дверь закрывается надежно без хлопка срабатывания замка.
При необходимости отрегулируйте дверь следующим образом:
- а) Начертите линию по периметру пластины фиксатора замка (справочная метка при регулировке).

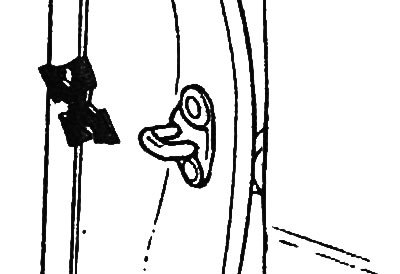

- б) Ослабьте винты крепления фиксатора и, перемещая фиксатор влево-вправо (наружу-внутрь автомобиля), сделайте запирание двери более тугим или более слабым. Перемещая фиксатор вверх-вниз, совместите его с соответствующим отверстием замка. Слегка затяните винты крепления фиксатора, затем повторите проверку.
Примечание: удерживая наружную ручку двери в положении открытия, нажмите на дверь по направлению к кузову и проверьте, что фиксатор замка допускает закрытие двери заподлицо с поверхностью кузова.
Регулировка положения стекла

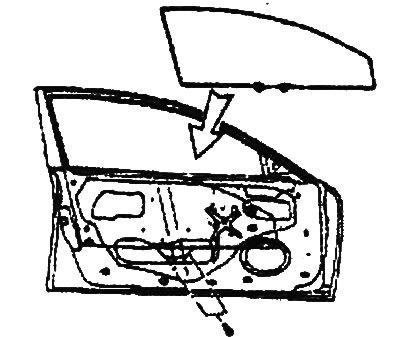

Если стекло в поднятом положении не полностью закрывает проем окна двери, то отрегулируйте положение направляющей стеклоподъемника и положение стекла на ползунке стеклоподъемника.
