1. Все шины должны иметь номинальное давление воздуха.
2. Поместите автомобиль на ровной площадке и покачайте его несколько раз, нажимая на передний и задний бамперы. Установите автомобиль на расстоянии 3000 мм от регулировочного экрана.
3. Убедитесь., что автомобиль не нагружен (нет ничего кроме запасного колеса, домкрата, инструментов, полного объема охлаждающей жидкости двигателя, моторного масла и топлива).
4. Вымойте рассеиватели фар головного света и включите ближний свет фар.
1 - Регулировка в вертикальной плоскости; 2 - Регулировка в горизонтальной плоскости
(Материал опубликован ранее на: AutoInstruction.ru)
5. Откройте капот.
6. Начертите вертикальную и горизонтальную линии (проходящие через центр каждой фары) на регулировочном экране.
Затем начертите линию, проходящую параллельно и на 30 мм ниже горизонтальной линии. Отрегулируйте линию границы освещения ближнего света фар на уровне параллельной пинии при помощи крестовой отвертки - РЕГУЛИРОВКА В ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ.
Отрегулируйте линию границы освещения ближнего света фар по каждой вертикальной пинии при помощи крестовой отвертки - РЕГУЛИРОВКА В ГОРИЗОНТАЛЬНОЙ ПЛОСКОСТИ.

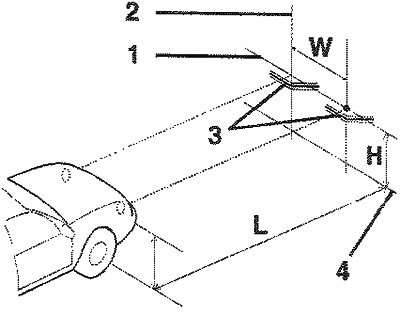

1 - Горизонтальная линия; 2 - Вертикальная линия; 3 - Линия границы освещения; 4 - Линия земли
Если в ходе кузовного ремонта передней части кузова автомобиля были заменены фары головного света в сборе, необходимо проверить регулировку пучка света фар с использованием экрана, как показано на рисунке. Включите переключатель света фар. (В положение ближнего света).
1. Отрегулируйте пучок света фар таким образом, чтобы собственная ось пучка света была параллельна центральной линии кузова автомобиля и совпадала в точке "Р" показанной на рисунке.
2. Пунктирными линиями на рисунке обозначены центры фар головного света.
Технические характеристики
"Н"
Расстояние от горизонтальной центральной линии фар головного света до земли: 656 мм.
"W"
Расстояние между центрами фар головного света: 1100 мм.
"L"
Расстояние между фарами головного света и экраном, на котором они проверяются: 3000 мм.
