Снятие и установка
1. Для снятия люка крыши в сборе снимите следующие детали:
- передние сидения;
- заднее сидение;
- консоль крыши;
- обивки передних стоек;
- обивки порогов передних и задних дверей;
- ремни безопасности передних сидений;
- нижние и верхние обивки средних стоек;
- крепление ремней безопасности заднего сидения;
- поперечную облицовку;
- крепление ремня безопасности среднего сидения;
- -боковые обивки багажного отделения;
- обивки задних стоек;
- солнцезащитные козырьки и поручни;
- обивку крыши.
2. Отсоедините дренажный шланг
Момент затяжки: 4–6 Н·м
3. Установка проводится в последовательности, обратной снятию.
Разборка люка
1. Отверните три гайки крепления электродвигателя, отсоедините разъем от блока управления и снимите электродвигатель.

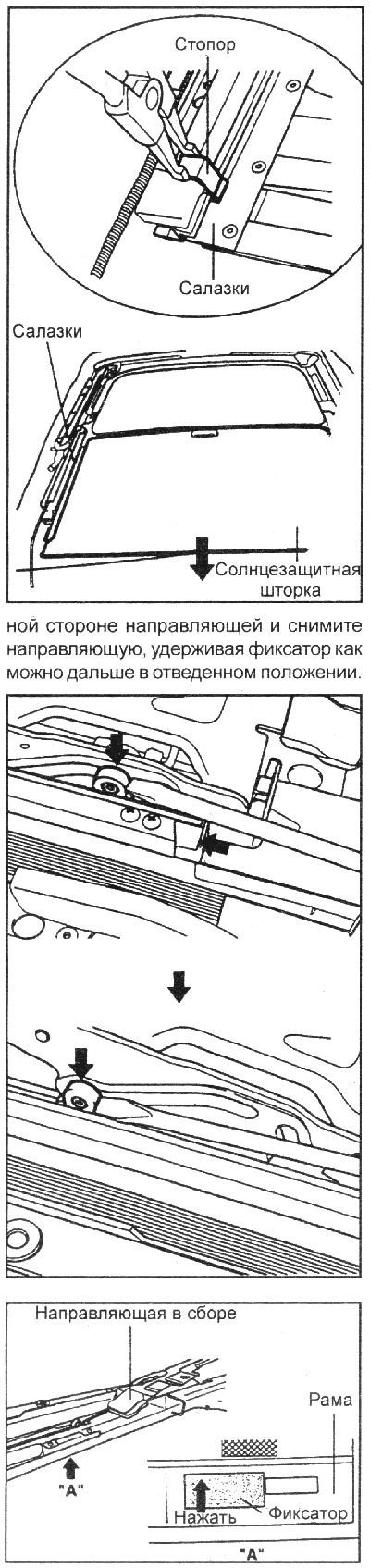

4. Снимите стопор на конце салазки и снимите солнцезащитную шторку.
5. Отверткой нажмите на ползун и поверните направляющую, рукой отжав фиксатор вверх через отверстие на обрат-

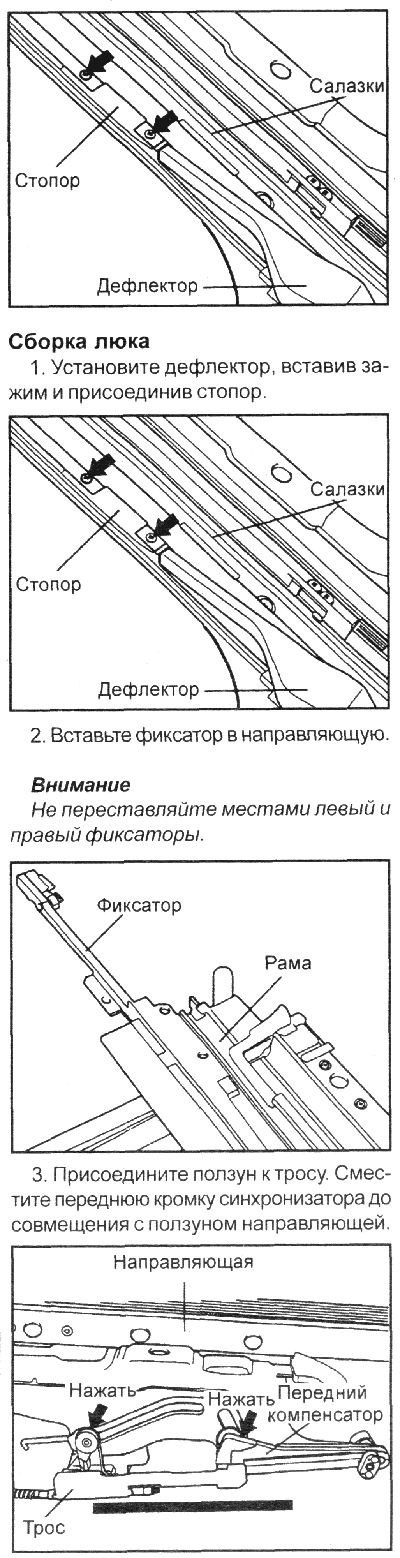

6. Выверните по два винта с левой и правой стороны и снимите дефлектор.

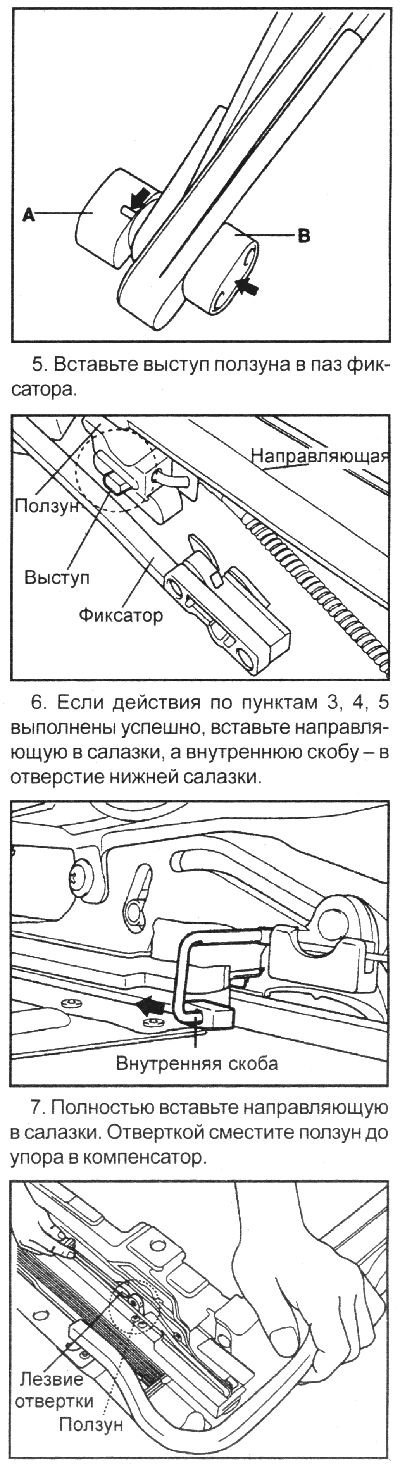

4. Расположите выступ «колодки А» верху, а подушку «колодки В» — внизу.
8. Установите солнцезащитную шторку и вставьте стопор.
Внимание! При установке шторки проверьте надежность установки защитных колпачков.
Примечание. Инициализацию необходимо выполнить в следующих случаях:
После открывания или закрывания люка вручную.
После замены деталей, в том числе электродвигателя, блока управления и проводов.
После устранения неисправности электропроводки люка.
При нарушении работы после замены аккумуляторной батареи
Аварийное закрывание проводится при выходе из строя электропривода люка или блока управления, например при начале дождя, при езде по автостраде и т.д.

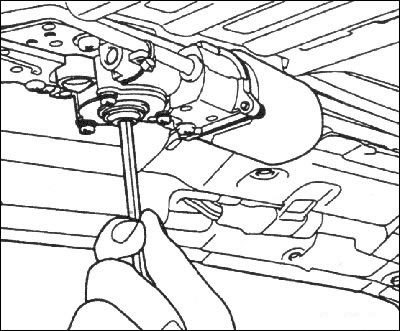

При закрытом люке вставьте шестигранный ключ в гнездо вала электродвигателя и вращайте его по часовой стрелке.
